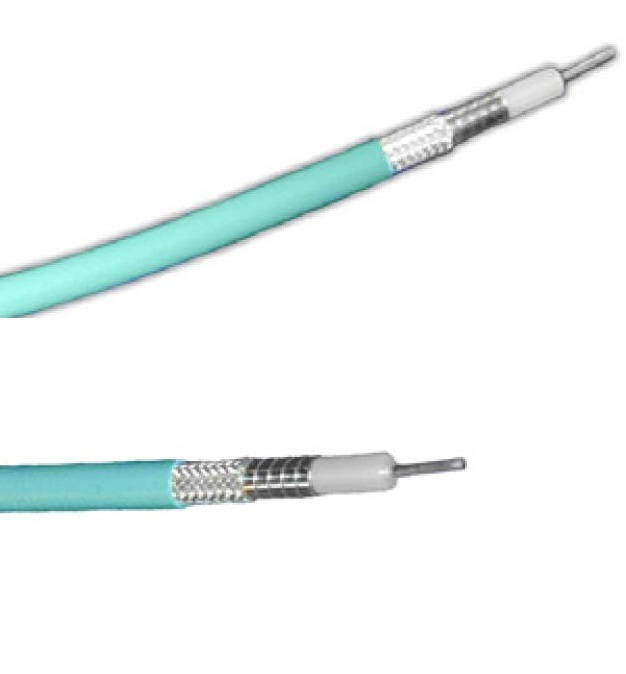

Уникальный premium semi-rigid коаксиальный кабель Micro-Coax семейства HFE — true MIL-DTL-17 microwave cable. Импеданс 50 Ом, наружный диаметр 0.100" (2,54 мм). Центральный проводник силверплейтед, внешний проводник посеребрённый, плюс отдельный посеребрённый shield — тройное серебряное экранирование. Диэлектрик — solid PTFE. Расширенный температурный диапазон −65/+125 °C. Voltage withstanding 5000 V. Применяется в высокоточных микро-волновых трактах оборонного и аэрокосмического назначения.
HFE100D — уникальный premium-кабель серии HFE (High-Frequency Enhanced) от Micro-Coax. Главная особенность — тройное серебряное экранирование: центральный проводник силверплейтед, основной внешний проводник посеребрённый медный, плюс отдельный посеребрённый shield. Это обеспечивает максимально возможное шумоподавление в условиях высоких внешних RF-помех. Solid PTFE-диэлектрик гарантирует минимальные потери и стабильность фазы. Расширенный нижний температурный предел до −65 °C делает кабель пригодным для авиационных и spaceborne применений. Соответствует MIL-DTL-17 как настоящий microwave cable. Применяется в высокоточных оборонных и аэрокосмических микро-волновых трактах.
| Электрические параметры | |
|---|---|
| Импеданс | 50 Ом |
| Макс. рабочая частота | 26,5+ ГГц |
| Voltage withstanding | 5000 V RMS @60 Hz |
| Corona extinction voltage | 2000 V RMS @60 Hz |
| Capacitance | 94,8 пФ/м (28,89 pF/ft) |
| VSWR | ≤ 1,25:1 |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, HFE family |
| Центральный проводник | Silver-Plated (силверплейтед) |
| Диэлектрик | Solid PTFE |
| Внешний проводник | Silver-Plated Copper (посеребрённый) |
| Дополнительный shield | Silver-Plated Copper (тройное экранирование) |
| Наружный диаметр | 2,54 мм (0,100") |
| Механические параметры | |
|---|---|
| Min static bend radius | 6,35 мм (0,250") |
| Insertion Loss Stability | ≤ 15 % по температуре |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Конструкция | Triple-shielded semi-rigid |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −65 до +125 °C |
| MIL spec | MIL-DTL-17 (true microwave compliant) |
| RoHS | Compliant |
| Применение | Авиация, спутники, оборона, метрология |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | Insertion Loss | 0,49 dB/100ft | @0,5 ГГц |
| 26,5 | Insertion Loss | 4,27 dB/100ft | @26,5 ГГц |
| — | VSWR | ≤ 1,25:1 | до 26,5 ГГц |
HFE100D имеет нестандартный формат datasheet — вместо привычной таблицы Power/Attenuation указаны Insertion Loss и VSWR. Источник — официальный datasheet Micro-Coax HFE100D. Точные значения CW мощности уточняйте у поставщика.
Кабель совместим со всеми стандартными precision-разъёмами для 0.085" semi-rigid. Выбор разъёма определяет верхнюю границу рабочей частоты сборки.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMA | до 18 ГГц | Массовый стандарт для приборов до 18 ГГц. Сотовая инфраструктура, спутниковые приёмники L/S/C/X, ВЧ-генераторы и анализаторы среднего класса. |
| 2.92 mm (K-connector) | до 40 ГГц | Механически совместим с SMA. Стандарт для приложений Ka-диапазона и mmWave-радаров, тестовых сборок до 40 ГГц. |
| 2.4 mm | до 50 ГГц | Покрывает полную полосу UT-085. Прецизионные измерения, спутниковые Q-диапазон, разработка mmWave-устройств. |
| 1.85 mm (V-connector) | до 65 ГГц | Механически совместим с 2.4 mm. Применяется для test & measurement сборок выше Higher Order Mode (с учётом ограничений по моде). |
Готовые разъёмы под UT-085 поставляются по запросу — уточняйте конкретные артикулы у менеджера. Распайка precision-разъёмов на semi-rigid требует специализированного инструмента и должна выполняться квалифицированным персоналом.
HFE100D — уникальный premium-артикул серии HFE. Ближайшие модели по размеру — UT-085 (0.085") и UT-141 (0.141").
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-085-SP-M17 | Близкий размер 0.085" + SP + MIL | Когда тройное экранирование избыточно. |
| UT-085C-SP | 0.085" + SP, гражданский | Premium без MIL. |
| UT-141A-SP | Больший 0.141" + SP | Когда нужна большая мощность. |
| UT-085-M17 | 0.085" Cu + MIL | Стандартный военный без premium. |
| UT-070C | Меньший 0.070" | Когда нужна большая компактность. |
| UT-141-SA-M17 | Больший 0.141" + MIL | Стандартный мощный военный. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax HFE100D Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
