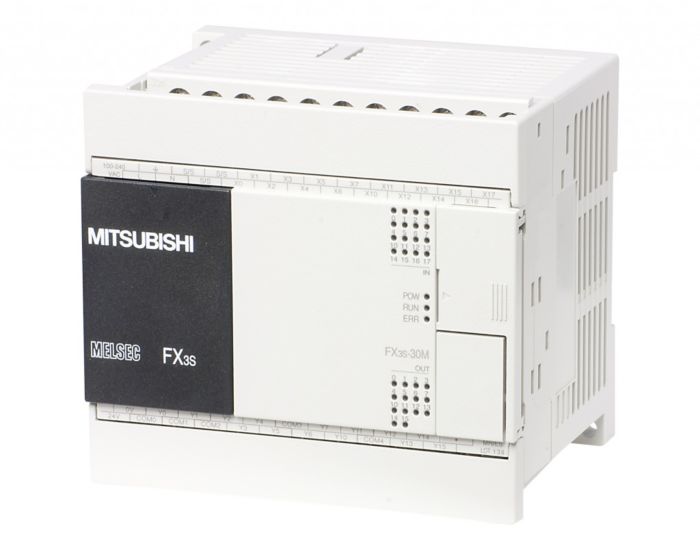

Mitsubishi Electric FX3S-30MR/DS Контроллер DC 24В
товары бренда i
Mitsubishi Electric FX3S-30MR/DS — базовый блок (ЦПУ) компактного ПЛК MELSEC FX3S.
Изделие снято с производства Mitsubishi Electric. Замена по данным производителя — Mitsubishi Electric FX5S-30MR/DS. Наличие и сроки поставки уточняйте у менеджера.
О модели
Компактный базовый блок серии MELSEC FX3S: ЦПУ, блок питания и дискретные входы/выходы в одном корпусе.
Имеет 16 входов 24 В DC и 14 релейных выходов; питание 24 В DC.
Программа хранится в необслуживаемой памяти EEPROM на 4000 шагов, поэтому батарея для сохранения программы не нужна.
Особенности
- Память программ 4000 шагов (EEPROM), защита паролем
- Встроенные часы реального времени
- Высокоскоростной счёт: 6 однофазных входов до 60 кГц или 3 двухфазных до 30 кГц
- Встроенные порты USB и RS-422 для программирования и связи
- Два аналоговых потенциометра для уставок и переключатель RUN/STOP
- Слот для платы расширения (BD) или кассеты памяти; через FX3S-CNV-ADP подключаются адаптеры FX3U-…-ADP
Технические характеристики Mitsubishi Electric FX3S-30MR/DS
| Дискретные входы | 16 × 24 В DC (sink/source) |
|---|---|
| Дискретные выходы | 14 × реле (до 240 В AC / 30 В DC, 2 А на выход) |
| Напряжение питания | 24 В DC |
| Потребляемая мощность | 8,5 Вт |
| Память программ | 4000 шагов, EEPROM |
| Время выполнения логической инструкции | 0,21 мкс |
| Рабочая температура | 0…55 °C |
| Габариты (Ш×В×Г) | 100×90×49 мм |
| Масса | 0,36 кг |
Расшифровка обозначения
| FX3S | серия |
|---|---|
| 30 | общее число входов/выходов |
| M | базовый блок (main unit) |
| R | релейные выходы |
| /DS | питание 24 В DC, входы 24 В DC sink/source |
Совместимость
По данным Mitsubishi Electric:
- платы расширения FX3G-…-BD
- адаптер FX3S-CNV-ADP и специальные адаптеры FX3U-…-ADP
- кассета памяти FX3G-EEPROM-32L
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Напряжение питания | Потребляемая мощность | Рабочая температура |
|---|---|---|---|
| Mitsubishi Electric FX3S-14MR/ES | 100–240 В AC, 50/60 Гц | 19 Вт | — |
| Mitsubishi Electric FX3S-14MT/DSS | 24 В DC | 6,5 Вт | — |
| Mitsubishi Electric FX3S-20MR/ES | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 20 Вт | 0…55 °C |
| Mitsubishi Electric FX3S-30MR/DS — эта модель | 24 В DC | 8,5 Вт | 0…55 °C |
| Mitsubishi Electric FX3S-30MR/ES | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 21 Вт | 0…55 °C |
| Mitsubishi Electric FX3S-30MR/ES-2AD | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 21 Вт | 0…55 °C |
| Mitsubishi Electric FX3S-30MT/DSS | 24 В DC | 8,5 Вт | 0…55 °C |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC FX (FX1/FX2/FX3) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric FX3S-30MR/DS Контроллер DC 24В под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
