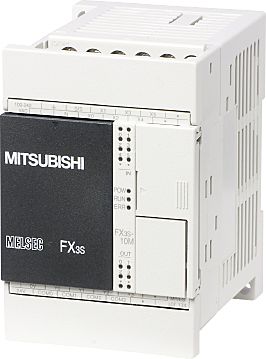

Mitsubishi Electric FX3S-14MT/DSS Контроллер DC 24В
товары бренда i
Mitsubishi Electric FX3S-14MT/DSS — базовый блок ПЛК MELSEC-F FX3S (моноблок).
О модели
FX3S-14MT/DSS — моноблочный ПЛК MELSEC-F серии FX3S на 14 точек (входов — 8, выходов — 6), питание 24 В DC.
FX3S не расширяется модулями ввода-вывода: доступны только платы *-BD и адаптеры через FX3S-CNV-ADP.
Программа хранится в EEPROM без батареи; есть часы, два аналоговых потенциометра, порты USB и RS-422.
Особенности
- До 30 точек на серию, без модулей расширения
- 4 тыс. шагов в EEPROM
- Часы реального времени
- 2 аналоговых потенциометра
- Платы связи и аналоговые платы FX3G-*-BD
- 2 импульсных выхода до 100 кГц
Технические характеристики Mitsubishi Electric FX3S-14MT/DSS
| Входы | 8, 24 В DC |
|---|---|
| Выходы | 6, транзистор source (PNP) |
| Нагрузка выхода | 0,5 А на точку, 5–30 В DC |
| Импульсные выходы | 2, до 100 кГц |
| Напряжение питания | 24 В DC |
| Потребляемая мощность | 6,5 Вт |
| Объём программы | 4 тыс. шагов (EEPROM, без батареи) |
| Высокоскоростной счёт | 6 однофазных до 60 кГц / 3 двухфазных до 30 кГц |
| Порты | USB и RS-422 |
| Габариты (Ш × В × Г) | 60 × 90 × 49 мм |
| Масса | около 0,22 кг |
Исполнения
10/14/20/30 точек; ES/DS; MR/MT; FX3S-30M*-2AD со встроенными 2 аналоговыми входами
Совместимость
По данным Mitsubishi Electric:
- платы FX3G-232-BD, FX3G-422-BD, FX3G-485-BD, FX3G-2AD-BD, FX3G-1DA-BD, FX3G-8AV-BD
- кассета FX3G-EEPROM-32L (4 тыс. шагов)
- FX3S-CNV-ADP + адаптеры
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Напряжение питания | Потребляемая мощность | Рабочая температура |
|---|---|---|---|
| Mitsubishi Electric FX3S-10MR/ES | 100–240 В AC, 50/60 Гц | 19 Вт | — |
| Mitsubishi Electric FX3S-10MT/ESS | 100–240 В AC, 50/60 Гц | 19 Вт | — |
| Mitsubishi Electric FX3S-14MR/ES | 100–240 В AC, 50/60 Гц | 19 Вт | — |
| Mitsubishi Electric FX3S-14MT/DSS — эта модель | 24 В DC | 6,5 Вт | — |
| Mitsubishi Electric FX3S-20MR/ES | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 20 Вт | 0…55 °C |
| Mitsubishi Electric FX3S-30MR/DS | 24 В DC | 8,5 Вт | 0…55 °C |
| Mitsubishi Electric FX3S-30MR/ES | 100–240 В AC (+10 %/−15 %), 50/60 Гц | 21 Вт | 0…55 °C |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC FX (FX1/FX2/FX3) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
