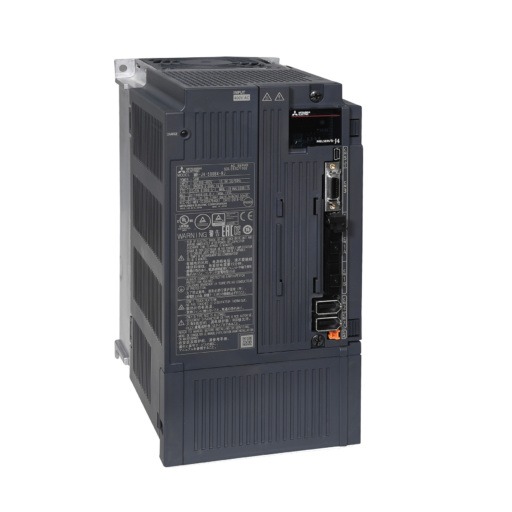

Mitsubishi Electric MR-J4-500B4-RJJ001 (279705)
товары бренда i
Mitsubishi Electric MR-J4-500B4-RJJ001 — сервоусилитель MELSERVO-J4, 5 кВт, 400 В, интерфейс SSCNET III/H (специальное исполнение; расшифровка суффикса Mitsubishi в каталоге не публикуется).
О модели
Одноосевой сервоусилитель серии MELSERVO-J4 на 5 кВт, управляемый по сети SSCNET III/H от контроллера движения Mitsubishi.
Питание силовой цепи — 3-фазное 380–480 В AC, 50/60 Гц; номинальный выходной ток 14,0 А. Функция безопасного отключения момента STO (IEC/EN 61800-5-2) встроена.
Специальное исполнение; расшифровка суффикса Mitsubishi в каталоге не публикуется.
Особенности
- Цикл обмена SSCNET III/H 0,222 / 0,444 / 0,888 мс
- Встроенная функция STO (IEC/EN 61800-5-2), до категории 3 PL e / SIL 3
- Подавление вибраций Advanced vibration suppression control II, адаптивный фильтр II, робастный фильтр
- Автонастройка и настройка в одно касание (one-touch tuning)
- Функции tough drive, регистратор работы (drive recorder), диагностика механики
- Работа с двигателями серии HG с энкодером 22 бит (4 194 304 имп/об)
- Подключение к ПК по USB (MR Configurator2)
Технические характеристики Mitsubishi Electric MR-J4-500B4-RJJ001
| Номинальная мощность | 5 кВт |
|---|---|
| Интерфейс управления | SSCNET III/H |
| Питание силовой цепи | 3-фазное 380–480 В AC, 50/60 Гц |
| Номинальный выходной ток | 14,0 А |
| Номинальный входной ток (3-фазное питание) | 10,8 А |
| Встроенный тормозной резистор, допустимая мощность | 130 Вт |
| Динамический тормоз | встроенный |
| Функция безопасности | STO (IEC/EN 61800-5-2) |
| Масса | 4,3 кг |
Расшифровка обозначения
| MR-J4 | сервоусилитель общего назначения серии MELSERVO-J4 |
|---|---|
| 500 | номинальная мощность 5 кВт |
| B | интерфейс SSCNET III/H |
| 4 | 3-фазное питание 400 В AC |
| RJJ001 | специальное исполнение; расшифровка суффикса Mitsubishi в каталоге не публикуется |
Исполнения
базовое исполнение без суффикса; -RJ — с входом датчика нагрузки и поддержкой MR-D30; -KS — -RJ со спецпокрытием плат 3C2; -RU — -RJ без динамического тормоза; -LL — для управления давлением; -RJ020 — для сети MR-J2S-B; -RJ010 — для CC-Link IE Field
Совместимость
По данным Mitsubishi Electric:
- HG-SR5024(B)
- HG-JR5034(B)
- HG-JR3534(B) с повышенным максимальным моментом
- модуль функциональной безопасности MR-D30 (для исполнения -RJ)
- ПО MR Configurator2
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Питание силовой цепи | Номинальный выходной ток | Функция безопасности |
|---|---|---|---|
| Mitsubishi Electric MR-J4-500B4-RJ | 3-фазное 380–480 В AC, 50/60 Гц | 14,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-500B4-RJ010 | 3-фазное 380–480 В AC, 50/60 Гц | 14,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-500B4-RJ020 | 3-фазное 380–480 В AC, 50/60 Гц | 14,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-500B4-RJJ001 — эта модель | 3-фазное 380–480 В AC, 50/60 Гц | 14,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-500B-RJ | 3-фазное 200–240 В AC, 50/60 Гц | 28,0 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-60B4-RJ020 | 3-фазное 380–480 В AC, 50/60 Гц | 1,5 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-60B-RJ020 | 3-фазное или 1-фазное 200–240 В AC, 50/60 Гц | 3,2 А | STO (IEC/EN 61800-5-2) |
Другие модели этой группы, в том числе снятые с производства, — на странице Сервоусилители MELSERVO MR и аксессуары Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
Поставляем Mitsubishi Electric MR-J4-500B4-RJJ001 (279705) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
