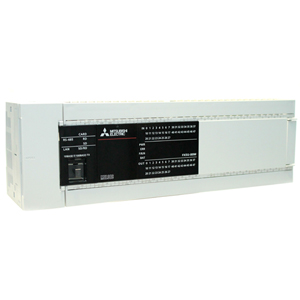

Mitsubishi Electric FX5U-80MT/DSS Контроллер FX5U
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
FX5U-80MT/DSS — ПЛК MELSEC iQ-F, 80 точек I/O, транзистор source, питание DC 24 В
Базовый модуль ПЛК MELSEC iQ-F: 80 точек I/O (40 вх. + 40 вых. транзистор source/PNP). Питание 24 В DC. Полный набор интерфейсов: Ethernet, RS-485, USB, SD. Позиционирование 200 кГц встроено.
О модели
FX5U-80MT/DSS — транзисторный модуль source (PNP) с питанием от 24 В DC. Применяется совместно с PNP-датчиками и в европейских схемах, где выход подаёт «+24 В» на нагрузку. Подходит для систем управления приводами с PNP-входами step/dir. Встроены Ethernet, RS-485, USB, SD, аналоговые I/O, позиционирование.
Ключевые преимущества
Технические характеристики
| Питание и потребление | |
|---|---|
| Напряжение питания | 24 В DC (+20 % / −15 %), 16,8–28,8 В |
| Ёмкость 24 В DC (сервисное) | 770 мА |
| Ёмкость 5 В DC | 975 мА |
| Дискретные I/O | |
|---|---|
| Число входов | 40 (X0–X47) |
| Число выходов | 40 (Y0–Y47) |
| Тип выхода | Транзистор, source (PNP) — 5–30 В DC, 0,5 А/точка |
| Время отклика (Y0–Y3) | ≤2,5 мкс |
| Макс. частота позиционирования | 200 кГц |
| Быстродействие и память | |
|---|---|
| Время обработки команды (LD X0) | 34 нс |
| Ёмкость программы | 64 к шагов / 128 к шагов (прошивка ≥1.100) |
| Память данных / ПЗУ | 120 кбайт |
| SD-карта памяти | до 16 Гбайт (SD/SDHC) |
| Кол-во I/O точек (локальных) | до 256 / 384 (прошивка ≥1.100) |
| Кол-во удалённых I/O точек | до 384 / 512 (прошивка ≥1.100) |
| Языки программирования | LD, ST, FBD/LD, SFC |
| Встроенные функции | |
|---|---|
| Ethernet (100BASE-TX/10BASE-T) | 1 канал, RJ45, встроен |
| RS-485 | 1 канал, встроен |
| USB (device, Mini-B) | 1 канал, встроен |
| Слот SD-карты | 1 слот, встроен |
| Аналоговый вход | 2 канала, встроен (0–10 В DC) |
| Аналоговый выход | 1 канал, встроен (0–10 В DC) |
| Позиционирование | встроено (до 200 кГц) |
| ПИД-регулятор | встроен |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −20 до +55°C (без замерзания) |
| Температура хранения | −25 до +75°C |
| Влажность | 5–95 % RH (без конденсата) |
| Высота установки | до 2000 м |
| Защита от помех | 1000 В п-п, ширина 1 мкс, 30–100 Гц |
| Категория перенапряжения | II |
| Установка | внутри шкафа управления |
Области применения
FX5U DC-питание
Сертификация
Частые вопросы
Купить Mitsubishi Electric FX5U-80MT/DSS
Официальная поставка · Гарантия 3 года · Русскоязычная техподдержка
Промышленное оборудование Mitsubishi Electric FX5U-80MT/DSS Контроллер FX5U от производителя Mitsubishi Electric поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
