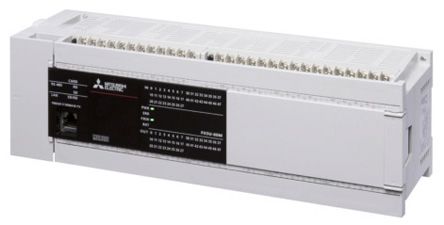

Mitsubishi Electric FX5U-80MR/DS Контроллер FX5U
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
FX5U-80MR/DS — ПЛК MELSEC iQ-F, 80 точек I/O, реле, питание DC 24 В
Базовый модуль ПЛК MELSEC iQ-F: 80 точек I/O (40 вх. + 40 вых. реле). Питание 24 В DC. Встроены Ethernet, RS-485, USB и слот SD-карты. Аналоговые вход/выход, позиционирование — в базовой комплектации.
О модели
FX5U-80MR/DS — версия с питанием от 24 В DC (16,8–28,8 В). Предназначена для установок, где предпочтителен единый источник постоянного тока. Релейный выход обеспечивает гальваническую развязку и коммутацию нагрузок AC и DC. В базе — Ethernet, RS-485, USB, SD, аналоговые вход/выход.
Ключевые преимущества
Технические характеристики
| Питание и потребление | |
|---|---|
| Напряжение питания | 24 В DC (+20 % / −15 %), 16,8–28,8 В |
| Потребляемая мощность | ≤30 Вт (макс. конфигурация) |
| Ёмкость 24 В DC (сервисное) | 770 мА (0…55°C) |
| Ёмкость 5 В DC (внутренняя шина) | 975 мА |
| Дискретные I/O | |
|---|---|
| Число входов | 40 (X0–X47) |
| Число выходов | 40 (Y0–Y47) |
| Тип выхода | Реле (250 В AC / 30 В DC, 2 А/точка) |
| Тип входа | DC 24 В, source/sink |
| Быстродействие и память | |
|---|---|
| Время обработки команды (LD X0) | 34 нс |
| Ёмкость программы | 64 к шагов / 128 к шагов (прошивка ≥1.100) |
| Память данных / ПЗУ | 120 кбайт |
| SD-карта памяти | до 16 Гбайт (SD/SDHC) |
| Кол-во I/O точек (локальных) | до 256 / 384 (прошивка ≥1.100) |
| Кол-во удалённых I/O точек | до 384 / 512 (прошивка ≥1.100) |
| Языки программирования | LD, ST, FBD/LD, SFC |
| Встроенные функции | |
|---|---|
| Ethernet (100BASE-TX/10BASE-T) | 1 канал, RJ45, встроен |
| RS-485 | 1 канал, встроен |
| USB (device, Mini-B) | 1 канал, встроен |
| Слот SD-карты | 1 слот, встроен |
| Аналоговый вход | 2 канала, встроен (0–10 В DC) |
| Аналоговый выход | 1 канал, встроен (0–10 В DC) |
| Позиционирование | встроено (до 200 кГц) |
| ПИД-регулятор | встроен |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −20 до +55°C (без замерзания) |
| Температура хранения | −25 до +75°C |
| Влажность | 5–95 % RH (без конденсата) |
| Высота установки | до 2000 м |
| Защита от помех | 1000 В п-п, ширина 1 мкс, 30–100 Гц |
| Категория перенапряжения | II |
| Установка | внутри шкафа управления |
Области применения
FX5U DC-питание
Сертификация
Частые вопросы
Купить Mitsubishi Electric FX5U-80MR/DS
Официальная поставка · Гарантия 3 года · Русскоязычная техподдержка
Промышленное оборудование Mitsubishi Electric FX5U-80MR/DS Контроллер FX5U от производителя Mitsubishi Electric поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
