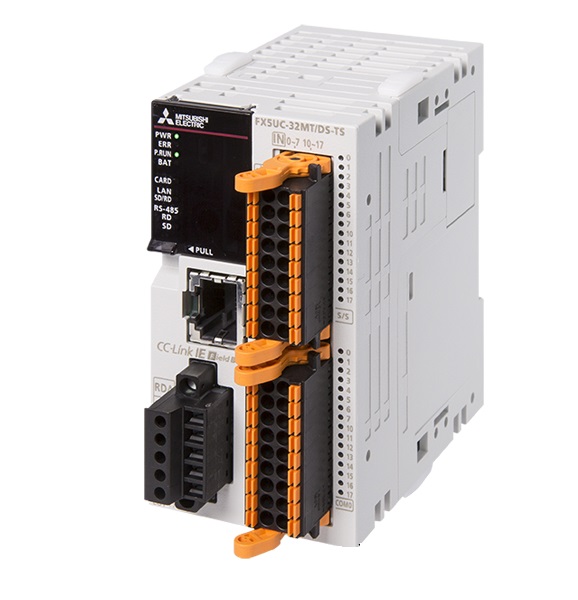

Mitsubishi Electric FX5UC-32MT/DSS-TS Контроллер FX5UС
товары бренда i
Mitsubishi Electric FX5UC-32MT/DSS-TS — компактный модуль ЦПУ ПЛК MELSEC iQ-F FX5UC.
О модели
FX5UC-32MT/DSS-TS — компактный модуль ЦПУ MELSEC iQ-F серии FX5UC (входов — 16, транзисторных выходов source — 16), питание 24 В DC.
Сохраняет вычислительные возможности FX5U в узком корпусе; подключение входов/выходов — пружинными клеммниками.
Модули расширения кабельного типа подключаются через FX5-CNV-IFC или модуль питания FX5-C1PS-5V.
Особенности
- Встроенные Ethernet и RS-485, слот SD-карты
- Позиционирование по 4 осям до 200 кГц
- 8 каналов высокоскоростного счёта до 200 кГц
- До 6 адаптеров слева и до 16 модулей расширения справа
- Языки LD, ST, FBD/LD, SFC
Технические характеристики Mitsubishi Electric FX5UC-32MT/DSS-TS
| Входы | 16, 24 В DC, sink/source |
|---|---|
| Выходы | 16, транзистор source (PNP) |
| Нагрузка выхода | Y0–Y3: 0,3 А; остальные 0,1 А на точку, 5–30 В DC |
| Подключение входов/выходов | пружинные клеммники |
| Напряжение питания | 24 В DC (+20 %/−15 %) |
| Потребляемая мощность (только ЦПУ) | 5 Вт |
| Объём программы | 64 тыс. шагов (128 тыс. шагов в новых версиях прошивки) |
| Импульсные выходы | 4 оси, до 200 кГц |
| Встроенные интерфейсы | Ethernet 100/10 Мбит/с, RS-485, слот SD-карты |
| Ширина / масса | ширина 48,1 мм; около 0,25 кг |
Расшифровка обозначения
| FX5UC | FX5UC — компактный ЦПУ FX5UC |
|---|---|
| 32 | общее число входов/выходов |
| M | модуль ЦПУ |
| T | T — транзисторный выход |
| D | D — питание 24 В DC |
| S | входы sink/source |
| S (второй) | транзисторный выход source (без символа — sink) |
| TS | пружинные клеммники |
Исполнения
FX5UC-32MT/D (sink), -32MT/DSS, -32MT/DSS-TS (пружинные клеммы), -64MT, -96MT
Совместимость
По данным Mitsubishi Electric:
- модули расширения разъёмного типа FX5-C*
- FX5-CNV-IFC (для модулей кабельного типа)
- FX5-C1PS-5V
- адаптеры FX5-*ADP
- батарея FX3U-32BL
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Входы | Выходы | Напряжение питания |
|---|---|---|---|
| Mitsubishi Electric FX5U-80MR/ES | 40, 24 В DC, sink/source | 40, реле | 100–240 В AC (−15 %/+10 %), 50/60 Гц |
| Mitsubishi Electric FX5U-80MT/DS | 40, 24 В DC, sink/source | 40, транзистор, sink (NPN) | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5U-80MT/DSS | 40, 24 В DC, sink/source | 40, транзистор, source (PNP) | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5U-80MT/ES | 40, 24 В DC, sink/source | 40, транзистор, sink (NPN) | 100–240 В AC (−15 %/+10 %), 50/60 Гц |
| Mitsubishi Electric FX5UC-32MT/DSS | 16, 24 В DC, sink/source | 16, транзистор source (PNP) | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5UC-32MT/DSS-TS — эта модель | 16, 24 В DC, sink/source | 16, транзистор source (PNP) | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5UC-96MT/DSS | 48, 24 В DC, sink/source | 48, транзистор source (PNP) | 24 В DC (+20 %/−15 %) |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC iQ-F (FX5) Mitsubishi Electric.
