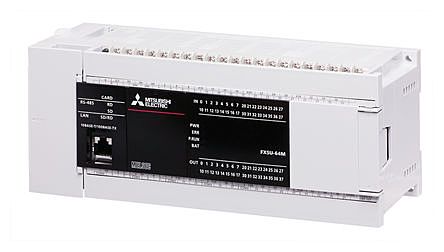

Mitsubishi Electric FX5U-64MR/ES Контроллер FX5U
товары бренда i
Mitsubishi Electric FX5U-64MR/ES — модуль ЦПУ (базовый блок) ПЛК MELSEC iQ-F FX5U.
О модели
FX5U-64MR/ES — базовый модуль ЦПУ компактного ПЛК MELSEC iQ-F серии FX5U (дискретных входов — 32, выходов — 32, реле).
В корпусе ЦПУ размещены процессор, встроенный блок питания, клеммники входов/выходов, порты Ethernet и RS-485, слот карты SD и встроенные аналоговые входы/выход.
Система наращивается модулями расширения справа (до 16), адаптерами слева (до 6) и одной платой расширения на передней панели; модули FX3 подключаются через конвертер шины FX5-CNV-BUS.
Особенности
- Языки LD, ST, FBD/LD, SFC; функциональные блоки и метки
- Встроенный Ethernet: CC-Link IE Field Network Basic, SLMP, MODBUS/TCP, FTP, веб-сервер
- Встроенный RS-485: MODBUS RTU, связь с преобразователями частоты, сеть N:N
- 8 каналов высокоскоростного счёта до 200 кГц
- Встроенные 2 аналоговых входа и 1 аналоговый выход 0–10 В
- Слот SD/SDHC-карты до 16 ГБ, часы реального времени
Технические характеристики Mitsubishi Electric FX5U-64MR/ES
| Входы | 32, 24 В DC, sink/source |
|---|---|
| Выходы | 32, реле |
| Нагрузка выхода | 2 А на точку, до 240 В AC / 30 В DC |
| Напряжение питания | 100–240 В AC (−15 %/+10 %), 50/60 Гц |
| Потребляемая мощность (макс. конфигурация) | 40 Вт |
| Сервисный источник 24 В DC | 600 мА (при питании входов от него) |
| Объём программы | 64 тыс. шагов (128 тыс. шагов в новых версиях прошивки) |
| Время выполнения LD | 34 нс |
| Максимум точек ввода-вывода | 256/384 (с удалёнными — до 512) |
| Встроенные интерфейсы | Ethernet 100/10 Мбит/с, RS-485 (до 115,2 кбит/с), слот SD-карты |
| Встроенный аналог | 2 входа 0–10 В, 1 выход 0–10 В, 12 бит |
| Габариты (Ш × В × Г) / масса | 220 × 90 × 83 мм; около 1,0 кг |
Расшифровка обозначения
| FX5U | FX5U — ЦПУ FX5U (корпус с клеммниками) |
|---|---|
| 64 | общее число входов/выходов |
| M | модуль ЦПУ |
| R | R — релейный выход |
| E | E — питание 100–240 В AC |
| S | входы sink/source |
Исполнения
FX5U выпускается на 32/64/80 точек, с питанием E (AC) или D (DC), выходами R/T, транзисторы sink или source (SS)
Совместимость
По данным Mitsubishi Electric:
- модули ввода-вывода FX5-8/16/32E*
- адаптеры FX5-4AD-ADP, FX5-4DA-ADP, FX5-232ADP, FX5-485ADP
- платы FX5-232-BD, FX5-485-BD, FX5-422-BD-GOT
- интеллектуальные модули FX5 (FX5-8AD, FX5-4LC, FX5-20PG-P, FX5-40SSC-S, FX5-CCL-MS)
- конвертер шины FX5-CNV-BUS для модулей FX3
- батарея FX3U-32BL
- SD-карты NZ1MEM-2/4/8/16GBSD
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Входы | Выходы | Напряжение питания |
|---|---|---|---|
| Mitsubishi Electric FX5U-32MT/DSS | 16, 24 В DC, sink/source | 16, транзистор, source (PNP) | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5U-32MT/ES | 16, 24 В DC, sink/source | 16, транзистор, sink (NPN) | 100–240 В AC (−15 %/+10 %), 50/60 Гц |
| Mitsubishi Electric FX5U-64MR/DS | 32, 24 В DC, sink/source | 32, реле | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5U-64MR/ES — эта модель | 32, 24 В DC, sink/source | 32, реле | 100–240 В AC (−15 %/+10 %), 50/60 Гц |
| Mitsubishi Electric FX5U-64MT/DS | 32, 24 В DC, sink/source | 32, транзистор, sink (NPN) | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5U-64MT/DSS | 32, 24 В DC, sink/source | 32, транзистор, source (PNP) | 24 В DC (+20 %/−15 %) |
| Mitsubishi Electric FX5U-64MT/ES | 32, 24 В DC, sink/source | 32, транзистор, sink (NPN) | 100–240 В AC (−15 %/+10 %), 50/60 Гц |
Другие модели этой группы, в том числе снятые с производства, — на странице Контроллеры MELSEC iQ-F (FX5) Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
