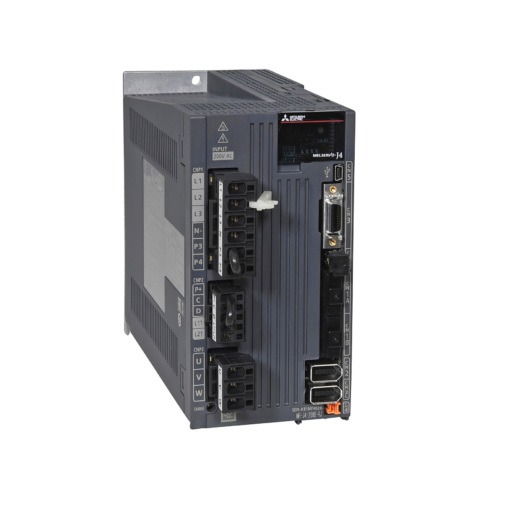

Mitsubishi Electric MR-J4-350B4-RJ010 (284946)
товары бренда i
Mitsubishi Electric MR-J4-350B4-RJ010 — сервоусилитель MELSERVO-J4, 3,5 кВт, 400 В, интерфейс CC-Link IE Field через модуль MR-J3-T10.
О модели
Одноосевой сервоусилитель серии MELSERVO-J4 на 3,5 кВт, управляемый по сети CC-Link IE Field (в паре с модулем MR-J3-T10).
Питание силовой цепи — 3-фазное 380–480 В AC, 50/60 Гц; номинальный выходной ток 8,6 А. Функция безопасного отключения момента STO (IEC/EN 61800-5-2) встроена.
Исполнение для работы с модулем MR-J3-T10 в сети CC-Link IE Field.
Особенности
- Встроенная функция STO (IEC/EN 61800-5-2), до категории 3 PL e / SIL 3
- Подавление вибраций Advanced vibration suppression control II, адаптивный фильтр II, робастный фильтр
- Автонастройка и настройка в одно касание (one-touch tuning)
- Функции tough drive, регистратор работы (drive recorder), диагностика механики
- Работа с двигателями серии HG с энкодером 22 бит (4 194 304 имп/об)
- Подключение к ПК по USB (MR Configurator2)
Технические характеристики Mitsubishi Electric MR-J4-350B4-RJ010
| Номинальная мощность | 3,5 кВт |
|---|---|
| Интерфейс управления | CC-Link IE Field через модуль MR-J3-T10 |
| Питание силовой цепи | 3-фазное 380–480 В AC, 50/60 Гц |
| Номинальный выходной ток | 8,6 А |
| Номинальный входной ток (3-фазное питание) | 7,9 А |
| Встроенный тормозной резистор, допустимая мощность | 100 Вт |
| Динамический тормоз | встроенный |
| Функция безопасности | STO (IEC/EN 61800-5-2) |
| Масса | 3,6 кг |
Расшифровка обозначения
| MR-J4 | сервоусилитель общего назначения серии MELSERVO-J4 |
|---|---|
| 350 | номинальная мощность 3,5 кВт |
| B | базовый тип с интерфейсом SSCNET III/H |
| 4 | 3-фазное питание 400 В AC |
| RJ010 | исполнение для работы с модулем MR-J3-T10 в сети CC-Link IE Field |
Исполнения
базовое исполнение без суффикса; -RJ — с входом датчика нагрузки и поддержкой MR-D30; -KS — -RJ со спецпокрытием плат 3C2; -RU — -RJ без динамического тормоза; -LL — для управления давлением; -RJ020 — для сети MR-J2S-B; -RJ010 — для CC-Link IE Field
Совместимость
По данным Mitsubishi Electric:
- HG-SR3524(B)
- HG-JR3534(B)
- HG-JR1534(B)/2034(B) с повышенным максимальным моментом
- модуль CC-Link IE Field MR-J3-T10
- ПО MR Configurator2
Сравнение с другими моделями
Позиции Mitsubishi Electric из той же линейки. Текущая модель выделена, по названию остальных можно перейти в их карточки.
| Модель | Питание силовой цепи | Номинальный выходной ток | Функция безопасности |
|---|---|---|---|
| Mitsubishi Electric MR-J4-350B4-KS | 3-фазное 380–480 В AC, 50/60 Гц | 8,6 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B4-LL | 3-фазное 380–480 В AC, 50/60 Гц | 8,6 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B4-RJ | 3-фазное 380–480 В AC, 50/60 Гц | 8,6 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B4-RJ010 — эта модель | 3-фазное 380–480 В AC, 50/60 Гц | 8,6 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B4-RJ020 | 3-фазное 380–480 В AC, 50/60 Гц | 8,6 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B4-RJJ001 | 3-фазное 380–480 В AC, 50/60 Гц | 8,6 А | STO (IEC/EN 61800-5-2) |
| Mitsubishi Electric MR-J4-350B-EB | 3 фазы 200–240 В AC, 50/60 Гц | 17,0 А | STO (IEC/EN 61800-5-2) |
Другие модели этой группы, в том числе снятые с производства, — на странице Сервоусилители MELSERVO MR и аксессуары Mitsubishi Electric.
Поставка оригинального оборудования Mitsubishi Electric. Пришлите обозначение с шильдика или задачу — подберём контроллер, панель, преобразователь, сервопривод или модуль, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Mitsubishi Electric (Япония). Комплектацию и исполнение уточняйте при заказе.
