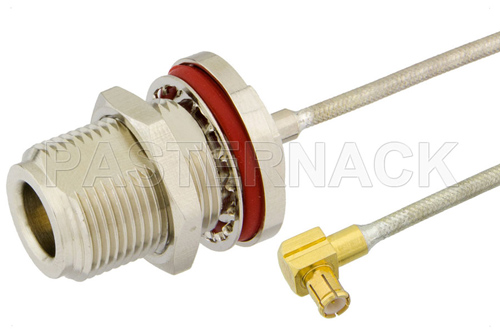

Кабельные сборки Pasternack с разъёмами BNC, TNC и миниатюрными интерфейсами
Готовые коаксиальные сборки с заводской заделкой разъёмов — 743 артикулов в исполнениях BNC, TNC, SMB, MCX, FAKRA. Ниже разобрано, чем заводская сборка отличается от собранной на месте, какие параметры критичны при выборе и как читается артикул Pasternack; в конце — полный перечень позиций программы поставок.
Содержание
Назначение и применение
Кабельная сборка (jumper, cable assembly) — отрезок коаксиального кабеля с заводской заделкой разъёмов на обоих концах, прошедший измерение КСВН и вносимого затухания. В отличие от разъёма, смонтированного на объекте, заводская сборка имеет паспортные параметры и повторяемость: одна и та же позиция из партии в партию даёт одинаковое затухание и согласование.
Практический смысл готовой сборки — убрать из тракта самое ненадёжное место. Ручная пайка или обжим в полевых условиях даёт разброс переходного сопротивления, микрозазоры в диэлектрике и подвижность центрального проводника; на частотах выше 3–6 ГГц это выражается в росте КСВН и нестабильности измерений. Поэтому в лабораторных стендах, на объектах связи и в составе аппаратуры применяют готовые сборки, а полевую заделку оставляют для магистральных фидеров, которые физически нельзя привезти собранными.
Основные сценарии: соединение приборов в измерительном стенде, коммутация внутри стойки, переход между интерфейсами разной конструкции, короткие джамперы между блоками аппаратуры и антенно-фидерным трактом.
743
артикулов в этой группе
120
конструктивных серий
DC–110 ГГц
суммарный частотный охват линейки
2–3
типовой запас по КСВН к пределу тракта
Параметры выбора
Пара разъёмов. Указывается в порядке «конец A — конец B» с полом каждого: SMA (male) — SMA (female). Ошибка в поле разъёма — самая частая причина возврата, проверяйте оба конца по факту, а не по памяти.
Длина. В артикулах Pasternack задаётся в дюймах после дефиса: -12 это 12″ (305 мм), -36 — 36″ (914 мм), -72 — 72″ (1829 мм). Берите ближайшую большую стандартную длину: укоротить сборку нельзя, а натянутый кабель ломает разъём.
Тип кабеля. Определяет затухание, минимальный радиус изгиба и гибкость. Тонкие кабели удобнее укладывать, но дают больше потерь; сборки на кабеле с двойным экраном нужны там, где рядом мощные источники помех.
Верхняя рабочая частота. Ограничивается разъёмом: SMA — до 18–26,5 ГГц, N — до 11–18 ГГц, BNC и TNC — до 4–11 ГГц, 2.92 мм — до 40 ГГц, 2.4 и 1.85 мм — до 50 и 65 ГГц соответственно.
Вносимое затухание. Растёт с длиной и частотой. Для измерительных задач важна не только величина, но и стабильность при изгибе — у прецизионных сборок она нормируется отдельно (phase stability).
Число циклов соединения. Ресурс разъёма конечен: SMA выдерживает порядка 500 циклов, прецизионные интерфейсы миллиметрового диапазона — меньше. Для стендов с частой перекоммутацией берут сборки с усиленными разъёмами или ставят разъёмы-жертвы.
Как читается артикул
Артикул строится по схеме PE + номер серии + дефис + длина в дюймах. Серия задаёт тип кабеля и пару разъёмов, суффикс — только длину. Так, PE3865-12 и PE3865-72 — одна и та же сборка длиной 12 и 72 дюйма.
Артикулы без суффикса означают позицию фиксированной длины или конфигурацию, не входящую в стандартный ряд. Такие позиции вынесены в конце перечня отдельным блоком.
Перевод длин. 12″ = 305 мм, 18″ = 457 мм, 24″ = 610 мм, 36″ = 914 мм, 48″ = 1219 мм, 60″ = 1524 мм, 72″ = 1829 мм. Нестандартные длины изготавливаются под заказ — уточняйте при запросе.
Серии и доступные длины
В таблице — полный список конструктивных серий этой группы: пара разъёмов, доступные длины в дюймах и число позиций в линейке.
| Серия | Разъёмы | Длины, дюймы | Позиций |
|---|---|---|---|
| Интерфейс TNC | |||
| PE33535 | TNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3394 | TNC (male) - TNC (male) | 12, 18, 24, 30, 36, 48, 60, 72 | 8 |
| PE3414 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3418 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3421 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3435 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3497 | TNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE35245 | N (male) - TNC (male), обратной полярности | 12, 24, 36, 48, 60, 72 | 6 |
| PE35249 | N (male) - TNC (male), обратной полярности | 12, 24, 36, 48, 60, 72 | 6 |
| PE35423 | TNC (male) - TNC (male) | 6, 12, 18, 24, 30, 36, 48, 60, 72 | 9 |
| PE3544 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3551 | TNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE35635 | TNC (female) - MMCX (plug) | 12, 24, 36, 48, 60 | 5 |
| PE3608 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3652 | N (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3661 | N (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3665 | N (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3666 | N (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3747 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE38303 | TNC (female), обратной полярности - UMCX (plug) | 3, 6, 9, 12, 18, 24 | 6 |
| PE38304 | TNC (female) - UMCX (plug) | 3, 6, 9, 12, 18, 24 | 6 |
| PE39495 | TNC (male) - TNC (male) | 6, 9, 12, 18, 24 | 5 |
| PE3982 | N (male) - TNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3C0031 | N (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0042 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0047 | TNC (male) - MINI UHF (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0058 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0109 | N (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0115 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3C0117 | TNC (male) - TNC (male) | 12, 24, 36, 48, 60 | 5 |
| Интерфейс BNC | |||
| PE3020 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3025 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3042 | N (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3047 | BNC (male) - BNC (female) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3052 | BNC (female) - BNC (female) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3057 | UHF (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3061 | N (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3067 | BNC (male) - BNC (male) | 12, 18, 24, 30, 36, 48, 60, 72, 84, 96, 108, 120, 144, 180, 240, 300, 360, 600 | 18 |
| PE3075 | BNC (male) - BNC (male) | 12, 18, 24, 30, 36, 48, 60, 72, 84, 96, 108, 120, 144 | 13 |
| PE3087 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72, 84, 96, 108, 120, 144 | 11 |
| PE3097 | N (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3242 | SMB (plug) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33179 | 75 ОМ BNC (male) - 75 ОМ BNC (female) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33188 | 75 ОМ BNC (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33197 | 75 ОМ BNC (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33401 | 75 ОМ BNC (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33403 | 75 ОМ BNC (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33405 | 75 ОМ BNC (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3373 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3431 | BNC (male) - BNC (female) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3462 | BNC (male) - BNC (male) | 6, 12, 18, 24, 36, 48, 60 | 7 |
| PE3470 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3476 | N (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3480 | 78 ОМ BNC TWINAX (plug) - 78 ОМ BNC TWINAX (plug) | 18, 36, 60, 90, 120, 180, 300, 600, 900, 1200 | 10 |
| PE3495 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3530 | SMB (plug) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3538 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72, 84, 96, 108, 120, 144 | 11 |
| PE3582 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3584 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3604 | BNC (female) - BNC (female) | 12, 24, 36, 48, 60, 72 | 6 |
| PE36149 | 75 ОМ F (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE36542 | 10-32 (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3662 | BNC (male) - BNC (male) | 60 | 1 |
| PE3672 | SMB (plug) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3674 | BNC (male) - BNC (female) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3746 | SMB (plug) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3749 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE37808 | 75 ОМ BNC (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE38130 | 75 ОМ BNC (male) - 75 ОМ BNC (male) | 12, 24, 36, 48, 60 | 5 |
| PE3874 | N (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3906 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3C0054 | BNC (male) - BNC (male) | 12, 24, 36, 48, 60 | 5 |
| Интерфейс SMB | |||
| PE33175 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33350 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33476 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33650 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33674 | SMB (plug) - SMB (jack) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33675 | SMB (plug) - SMB (jack) | 12, 24, 36, 48, 60, 72 | 6 |
| PE33704 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE34493 | SMB (plug) - SMB (jack) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3587 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3765 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3853 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3915 | SMB (plug) - SMB (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3916 | SMB (plug) - SMB (plug) | 12, 24, 36, 60, 72 | 5 |
| Интерфейс MCX | |||
| PE3297 | MCX (plug) - MCX (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE36799 | MCX (plug) - MCX (plug) | 12, 24, 36, 48, 60 | 5 |
| PE38295 | UMCX (plug) - UMCX (plug) | 3, 6, 12 | 3 |
| PE38296 | UMCX (plug) - Без соединителя | 3, 6, 9, 12, 18, 24, 36 | 7 |
| PE38298 | UMCX (plug) - MCX (jack) | 6, 12, 18 | 3 |
| PE38302 | UMCX (plug) - MCX (jack) | 3, 6, 9, 12, 18, 24 | 6 |
| PE38857 | FME (plug) - UMCX (plug) | 6, 12, 18 | 3 |
| Интерфейс MMCX | |||
| PE34240 | MMCX (plug) - MMCX (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3C0063 | N (female) - MMCX (plug) | 12, 24, 36, 48, 60 | 5 |
| Интерфейс FAKRA | |||
| PE38746A | FAKRA (jack) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38746C | FAKRA (jack) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38746D | FAKRA (jack) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38746K | FAKRA (jack) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38746Z | FAKRA (jack) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38747I | FAKRA (plug) - FAKRA (plug) | 12, 24, 36, 48, 60 | 5 |
| PE38747Z | FAKRA (plug) - FAKRA (plug) | 12, 24, 36, 48, 60 | 5 |
| PE38748D | FAKRA (plug) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38748H | FAKRA (plug) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38751A | FAKRA (plug) - FAKRA (plug) | 12, 24, 36, 48, 60 | 5 |
| PE38752H | FAKRA (plug) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38756H | FAKRA (plug) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| PE38756K | FAKRA (plug) - FAKRA (jack) | 12, 24, 36, 48, 60 | 5 |
| Интерфейс MHV | |||
| PE3085 | MHV (male) - SHV (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3098 | MHV (male) - MHV (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE34427 | MHV (male) - MHV (male) | 12, 24, 36, 48, 60, 72 | 6 |
| Интерфейс SHV | |||
| PE3117 | SHV (plug) - SHV (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3815 | SHV (plug) - SHV (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| PE3992 | SHV (plug) - SHV (plug) | 12, 24, 36, 48, 60, 72 | 6 |
| Интерфейс F 75 Ом | |||
| PE36132 | 75 ОМ F (male) - 75 ОМ F (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE36141 | 75 ОМ F (male) - 75 ОМ F (male) | 12, 24, 36, 48, 60, 72 | 6 |
| PE38138 | 75 ОМ F (male) - 75 ОМ F (female) | 12, 24, 36, 48, 60 | 5 |
| Интерфейс Прочие | |||
| PE36152 | SMP (female) - SMP (female) | 24, 36, 48, 60, 72 | 5 |
| PE38133 | 75 ОМ RCA (male) - 75 ОМ RCA (male) | 12, 24, 36, 48, 60 | 5 |
| PE38135 | 75 ОМ RCA (male) - 75 ОМ RCA (female) | 12, 24, 36, 48, 60 | 5 |
| PE3930 | 95 ОМ 3-4”-20 TWINAX (male) - 95 ОМ 3-4”-20 TWINAX (male) | 18, 36, 60, 90, 120, 180, 300, 600, 900, 1200 | 10 |
Полный перечень артикулов
Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.
PE33535 · TNC (male) - BNC (male)
PE33535-12, PE33535-24, PE33535-36, PE33535-48, PE33535-60, PE33535-72
PE3394 · TNC (male) - TNC (male)
PE3394-12, PE3394-18, PE3394-24, PE3394-30, PE3394-36, PE3394-48, PE3394-60, PE3394-72
PE3414 · TNC (male) - TNC (male)
PE3414-12, PE3414-24, PE3414-36, PE3414-48, PE3414-60, PE3414-72
PE3418 · TNC (male) - TNC (male)
PE3418-12, PE3418-24, PE3418-36, PE3418-48, PE3418-60, PE3418-72
PE3421 · TNC (male) - TNC (male)
PE3421-12, PE3421-24, PE3421-36, PE3421-48, PE3421-60, PE3421-72
PE3435 · TNC (male) - TNC (male)
PE3435-12, PE3435-24, PE3435-36, PE3435-48, PE3435-60, PE3435-72
PE3497 · TNC (male) - BNC (male)
PE3497-12, PE3497-24, PE3497-36, PE3497-48, PE3497-60, PE3497-72
PE35245 · N (male) - TNC (male), обратной полярности
PE35245-12, PE35245-24, PE35245-36, PE35245-48, PE35245-60, PE35245-72
PE35249 · N (male) - TNC (male), обратной полярности
PE35249-12, PE35249-24, PE35249-36, PE35249-48, PE35249-60, PE35249-72
PE35423 · TNC (male) - TNC (male)
PE35423-6, PE35423-12, PE35423-18, PE35423-24, PE35423-30, PE35423-36, PE35423-48, PE35423-60, PE35423-72
PE3544 · TNC (male) - TNC (male)
PE3544-12, PE3544-24, PE3544-36, PE3544-48, PE3544-60, PE3544-72
PE3551 · TNC (male) - BNC (male)
PE3551-12, PE3551-24, PE3551-36, PE3551-48, PE3551-60, PE3551-72
PE35635 · TNC (female) - MMCX (plug)
PE35635-12, PE35635-24, PE35635-36, PE35635-48, PE35635-60
PE3608 · TNC (male) - TNC (male)
PE3608-12, PE3608-24, PE3608-36, PE3608-48, PE3608-60, PE3608-72
PE3652 · N (male) - TNC (male)
PE3652-12, PE3652-24, PE3652-36, PE3652-48, PE3652-60, PE3652-72
PE3661 · N (male) - TNC (male)
PE3661-12, PE3661-24, PE3661-36, PE3661-48, PE3661-60, PE3661-72
PE3665 · N (male) - TNC (male)
PE3665-12, PE3665-24, PE3665-36, PE3665-48, PE3665-60, PE3665-72
PE3666 · N (male) - TNC (male)
PE3666-12, PE3666-24, PE3666-36, PE3666-48, PE3666-60, PE3666-72
PE3747 · TNC (male) - TNC (male)
PE3747-12, PE3747-24, PE3747-36, PE3747-48, PE3747-60, PE3747-72
PE38303 · TNC (female), обратной полярности - UMCX (plug)
PE38303-3, PE38303-6, PE38303-9, PE38303-12, PE38303-18, PE38303-24
PE38304 · TNC (female) - UMCX (plug)
PE38304-3, PE38304-6, PE38304-9, PE38304-12, PE38304-18, PE38304-24
PE39495 · TNC (male) - TNC (male)
PE39495-6, PE39495-9, PE39495-12, PE39495-18, PE39495-24
PE3982 · N (male) - TNC (male)
PE3982-12, PE3982-24, PE3982-36, PE3982-48, PE3982-60, PE3982-72
PE3C0031 · N (male) - TNC (male)
PE3C0031-12, PE3C0031-24, PE3C0031-36, PE3C0031-48, PE3C0031-60
PE3C0042 · TNC (male) - TNC (male)
PE3C0042-12, PE3C0042-24, PE3C0042-36, PE3C0042-48, PE3C0042-60
PE3C0047 · TNC (male) - MINI UHF (male)
PE3C0047-12, PE3C0047-24, PE3C0047-36, PE3C0047-48, PE3C0047-60
PE3C0058 · TNC (male) - TNC (male)
PE3C0058-12, PE3C0058-24, PE3C0058-36, PE3C0058-48, PE3C0058-60
PE3C0109 · N (male) - TNC (male)
PE3C0109-12, PE3C0109-24, PE3C0109-36, PE3C0109-48, PE3C0109-60
PE3C0115 · TNC (male) - TNC (male)
PE3C0115-12, PE3C0115-24, PE3C0115-36, PE3C0115-48, PE3C0115-60
PE3C0117 · TNC (male) - TNC (male)
PE3C0117-12, PE3C0117-24, PE3C0117-36, PE3C0117-48, PE3C0117-60
PE3020 · BNC (male) - BNC (male)
PE3020-12, PE3020-24, PE3020-36, PE3020-48, PE3020-60, PE3020-72
PE3025 · BNC (male) - BNC (male)
PE3025-12, PE3025-24, PE3025-36, PE3025-48, PE3025-60, PE3025-72
PE3042 · N (male) - BNC (male)
PE3042-12, PE3042-24, PE3042-36, PE3042-48, PE3042-60, PE3042-72
PE3047 · BNC (male) - BNC (female)
PE3047-12, PE3047-24, PE3047-36, PE3047-48, PE3047-60, PE3047-72
PE3052 · BNC (female) - BNC (female)
PE3052-12, PE3052-24, PE3052-36, PE3052-48, PE3052-60, PE3052-72
PE3057 · UHF (male) - BNC (male)
PE3057-12, PE3057-24, PE3057-36, PE3057-48, PE3057-60, PE3057-72
PE3061 · N (male) - BNC (male)
PE3061-12, PE3061-24, PE3061-36, PE3061-48, PE3061-60, PE3061-72
PE3067 · BNC (male) - BNC (male)
PE3067-12, PE3067-18, PE3067-24, PE3067-30, PE3067-36, PE3067-48, PE3067-60, PE3067-72, PE3067-84, PE3067-96, PE3067-108, PE3067-120, PE3067-144, PE3067-180, PE3067-240, PE3067-300, PE3067-360, PE3067-600
PE3075 · BNC (male) - BNC (male)
PE3075-12, PE3075-18, PE3075-24, PE3075-30, PE3075-36, PE3075-48, PE3075-60, PE3075-72, PE3075-84, PE3075-96, PE3075-108, PE3075-120, PE3075-144
PE3087 · BNC (male) - BNC (male)
PE3087-12, PE3087-24, PE3087-36, PE3087-48, PE3087-60, PE3087-72, PE3087-84, PE3087-96, PE3087-108, PE3087-120, PE3087-144
PE3097 · N (male) - BNC (male)
PE3097-12, PE3097-24, PE3097-36, PE3097-48, PE3097-60, PE3097-72
PE3242 · SMB (plug) - BNC (male)
PE3242-12, PE3242-24, PE3242-36, PE3242-48, PE3242-60, PE3242-72
PE33179 · 75 ОМ BNC (male) - 75 ОМ BNC (female)
PE33179-12, PE33179-24, PE33179-36, PE33179-48, PE33179-60, PE33179-72
PE33188 · 75 ОМ BNC (male) - 75 ОМ BNC (male)
PE33188-12, PE33188-24, PE33188-36, PE33188-48, PE33188-60, PE33188-72
PE33197 · 75 ОМ BNC (male) - 75 ОМ BNC (male)
PE33197-12, PE33197-24, PE33197-36, PE33197-48, PE33197-60, PE33197-72
PE33401 · 75 ОМ BNC (male) - 75 ОМ BNC (male)
PE33401-12, PE33401-24, PE33401-36, PE33401-48, PE33401-60, PE33401-72
PE33403 · 75 ОМ BNC (male) - 75 ОМ BNC (male)
PE33403-12, PE33403-24, PE33403-36, PE33403-48, PE33403-60, PE33403-72
PE33405 · 75 ОМ BNC (male) - 75 ОМ BNC (male)
PE33405-12, PE33405-24, PE33405-36, PE33405-48, PE33405-60, PE33405-72
PE3373 · BNC (male) - BNC (male)
PE3373-12, PE3373-24, PE3373-36, PE3373-48, PE3373-60, PE3373-72
PE3431 · BNC (male) - BNC (female)
PE3431-12, PE3431-24, PE3431-36, PE3431-48, PE3431-60, PE3431-72
PE3462 · BNC (male) - BNC (male)
PE3462-6, PE3462-12, PE3462-18, PE3462-24, PE3462-36, PE3462-48, PE3462-60
PE3470 · BNC (male) - BNC (male)
PE3470-12, PE3470-24, PE3470-36, PE3470-48, PE3470-60, PE3470-72
PE3476 · N (male) - BNC (male)
PE3476-12, PE3476-24, PE3476-36, PE3476-48, PE3476-60, PE3476-72
PE3480 · 78 ОМ BNC TWINAX (plug) - 78 ОМ BNC TWINAX (plug)
PE3480-18, PE3480-36, PE3480-60, PE3480-90, PE3480-120, PE3480-180, PE3480-300, PE3480-600, PE3480-900, PE3480-1200
PE3495 · BNC (male) - BNC (male)
PE3495-12, PE3495-24, PE3495-36, PE3495-48, PE3495-60, PE3495-72
PE3530 · SMB (plug) - BNC (male)
PE3530-12, PE3530-24, PE3530-36, PE3530-48, PE3530-60, PE3530-72
PE3538 · BNC (male) - BNC (male)
PE3538-12, PE3538-24, PE3538-36, PE3538-48, PE3538-60, PE3538-72, PE3538-84, PE3538-96, PE3538-108, PE3538-120, PE3538-144
PE3582 · BNC (male) - BNC (male)
PE3582-12, PE3582-24, PE3582-36, PE3582-48, PE3582-60, PE3582-72
PE3584 · BNC (male) - BNC (male)
PE3584-12, PE3584-24, PE3584-36, PE3584-48, PE3584-60, PE3584-72
PE3604 · BNC (female) - BNC (female)
PE3604-12, PE3604-24, PE3604-36, PE3604-48, PE3604-60, PE3604-72
PE36149 · 75 ОМ F (male) - 75 ОМ BNC (male)
PE36149-12, PE36149-24, PE36149-36, PE36149-48, PE36149-60, PE36149-72
PE36542 · 10-32 (male) - BNC (male)
PE36542-12, PE36542-24, PE36542-36, PE36542-48, PE36542-60, PE36542-72
PE3662 · BNC (male) - BNC (male)
PE3662-60
PE3672 · SMB (plug) - BNC (male)
PE3672-12, PE3672-24, PE3672-36, PE3672-48, PE3672-60, PE3672-72
PE3674 · BNC (male) - BNC (female)
PE3674-12, PE3674-24, PE3674-36, PE3674-48, PE3674-60, PE3674-72
PE3746 · SMB (plug) - BNC (male)
PE3746-12, PE3746-24, PE3746-36, PE3746-48, PE3746-60, PE3746-72
PE3749 · BNC (male) - BNC (male)
PE3749-12, PE3749-24, PE3749-36, PE3749-48, PE3749-60, PE3749-72
PE37808 · 75 ОМ BNC (male) - 75 ОМ BNC (male)
PE37808-12, PE37808-24, PE37808-36, PE37808-48, PE37808-60
PE38130 · 75 ОМ BNC (male) - 75 ОМ BNC (male)
PE38130-12, PE38130-24, PE38130-36, PE38130-48, PE38130-60
PE3874 · N (male) - BNC (male)
PE3874-12, PE3874-24, PE3874-36, PE3874-48, PE3874-60, PE3874-72
PE3906 · BNC (male) - BNC (male)
PE3906-12, PE3906-24, PE3906-36, PE3906-48, PE3906-60, PE3906-72
PE3C0054 · BNC (male) - BNC (male)
PE3C0054-12, PE3C0054-24, PE3C0054-36, PE3C0054-48, PE3C0054-60
PE33175 · SMB (plug) - SMB (plug)
PE33175-12, PE33175-24, PE33175-36, PE33175-48, PE33175-60, PE33175-72
PE33350 · SMB (plug) - SMB (plug)
PE33350-12, PE33350-24, PE33350-36, PE33350-48, PE33350-60, PE33350-72
PE33476 · SMB (plug) - SMB (plug)
PE33476-12, PE33476-24, PE33476-36, PE33476-48, PE33476-60, PE33476-72
PE33650 · SMB (plug) - SMB (plug)
PE33650-12, PE33650-24, PE33650-36, PE33650-48, PE33650-60, PE33650-72
PE33674 · SMB (plug) - SMB (jack)
PE33674-12, PE33674-24, PE33674-36, PE33674-48, PE33674-60, PE33674-72
PE33675 · SMB (plug) - SMB (jack)
PE33675-12, PE33675-24, PE33675-36, PE33675-48, PE33675-60, PE33675-72
PE33704 · SMB (plug) - SMB (plug)
PE33704-12, PE33704-24, PE33704-36, PE33704-48, PE33704-60, PE33704-72
PE34493 · SMB (plug) - SMB (jack)
PE34493-12, PE34493-24, PE34493-36, PE34493-48, PE34493-60, PE34493-72
PE3587 · SMB (plug) - SMB (plug)
PE3587-12, PE3587-24, PE3587-36, PE3587-48, PE3587-60, PE3587-72
PE3765 · SMB (plug) - SMB (plug)
PE3765-12, PE3765-24, PE3765-36, PE3765-48, PE3765-60, PE3765-72
PE3853 · SMB (plug) - SMB (plug)
PE3853-12, PE3853-24, PE3853-36, PE3853-48, PE3853-60, PE3853-72
PE3915 · SMB (plug) - SMB (plug)
PE3915-12, PE3915-24, PE3915-36, PE3915-48, PE3915-60, PE3915-72
PE3916 · SMB (plug) - SMB (plug)
PE3916-12, PE3916-24, PE3916-36, PE3916-60, PE3916-72
PE3297 · MCX (plug) - MCX (plug)
PE3297-12, PE3297-24, PE3297-36, PE3297-48, PE3297-60, PE3297-72
PE36799 · MCX (plug) - MCX (plug)
PE36799-12, PE36799-24, PE36799-36, PE36799-48, PE36799-60
PE38295 · UMCX (plug) - UMCX (plug)
PE38295-3, PE38295-6, PE38295-12
PE38296 · UMCX (plug) - Без соединителя
PE38296-3, PE38296-6, PE38296-9, PE38296-12, PE38296-18, PE38296-24, PE38296-36
PE38298 · UMCX (plug) - MCX (jack)
PE38298-6, PE38298-12, PE38298-18
PE38302 · UMCX (plug) - MCX (jack)
PE38302-3, PE38302-6, PE38302-9, PE38302-12, PE38302-18, PE38302-24
PE38857 · FME (plug) - UMCX (plug)
PE38857-6, PE38857-12, PE38857-18
PE34240 · MMCX (plug) - MMCX (plug)
PE34240-12, PE34240-24, PE34240-36, PE34240-48, PE34240-60, PE34240-72
PE3C0063 · N (female) - MMCX (plug)
PE3C0063-12, PE3C0063-24, PE3C0063-36, PE3C0063-48, PE3C0063-60
PE38746A · FAKRA (jack) - FAKRA (jack)
PE38746A-12, PE38746A-24, PE38746A-36, PE38746A-48, PE38746A-60
PE38746C · FAKRA (jack) - FAKRA (jack)
PE38746C-12, PE38746C-24, PE38746C-36, PE38746C-48, PE38746C-60
PE38746D · FAKRA (jack) - FAKRA (jack)
PE38746D-12, PE38746D-24, PE38746D-36, PE38746D-48, PE38746D-60
PE38746K · FAKRA (jack) - FAKRA (jack)
PE38746K-12, PE38746K-24, PE38746K-36, PE38746K-48, PE38746K-60
PE38746Z · FAKRA (jack) - FAKRA (jack)
PE38746Z-12, PE38746Z-24, PE38746Z-36, PE38746Z-48, PE38746Z-60
PE38747I · FAKRA (plug) - FAKRA (plug)
PE38747I-12, PE38747I-24, PE38747I-36, PE38747I-48, PE38747I-60
PE38747Z · FAKRA (plug) - FAKRA (plug)
PE38747Z-12, PE38747Z-24, PE38747Z-36, PE38747Z-48, PE38747Z-60
PE38748D · FAKRA (plug) - FAKRA (jack)
PE38748D-12, PE38748D-24, PE38748D-36, PE38748D-48, PE38748D-60
PE38748H · FAKRA (plug) - FAKRA (jack)
PE38748H-12, PE38748H-24, PE38748H-36, PE38748H-48, PE38748H-60
PE38751A · FAKRA (plug) - FAKRA (plug)
PE38751A-12, PE38751A-24, PE38751A-36, PE38751A-48, PE38751A-60
PE38752H · FAKRA (plug) - FAKRA (jack)
PE38752H-12, PE38752H-24, PE38752H-36, PE38752H-48, PE38752H-60
PE38756H · FAKRA (plug) - FAKRA (jack)
PE38756H-12, PE38756H-24, PE38756H-36, PE38756H-48, PE38756H-60
PE38756K · FAKRA (plug) - FAKRA (jack)
PE38756K-12, PE38756K-24, PE38756K-36, PE38756K-48, PE38756K-60
PE3085 · MHV (male) - SHV (plug)
PE3085-12, PE3085-24, PE3085-36, PE3085-48, PE3085-60, PE3085-72
PE3098 · MHV (male) - MHV (male)
PE3098-12, PE3098-24, PE3098-36, PE3098-48, PE3098-60, PE3098-72
PE34427 · MHV (male) - MHV (male)
PE34427-12, PE34427-24, PE34427-36, PE34427-48, PE34427-60, PE34427-72
PE3117 · SHV (plug) - SHV (plug)
PE3117-12, PE3117-24, PE3117-36, PE3117-48, PE3117-60, PE3117-72
PE3815 · SHV (plug) - SHV (plug)
PE3815-12, PE3815-24, PE3815-36, PE3815-48, PE3815-60, PE3815-72
PE3992 · SHV (plug) - SHV (plug)
PE3992-12, PE3992-24, PE3992-36, PE3992-48, PE3992-60, PE3992-72
PE36132 · 75 ОМ F (male) - 75 ОМ F (male)
PE36132-12, PE36132-24, PE36132-36, PE36132-48, PE36132-60, PE36132-72
PE36141 · 75 ОМ F (male) - 75 ОМ F (male)
PE36141-12, PE36141-24, PE36141-36, PE36141-48, PE36141-60, PE36141-72
PE38138 · 75 ОМ F (male) - 75 ОМ F (female)
PE38138-12, PE38138-24, PE38138-36, PE38138-48, PE38138-60
PE36152 · SMP (female) - SMP (female)
PE36152-24, PE36152-36, PE36152-48, PE36152-60, PE36152-72
PE38133 · 75 ОМ RCA (male) - 75 ОМ RCA (male)
PE38133-12, PE38133-24, PE38133-36, PE38133-48, PE38133-60
PE38135 · 75 ОМ RCA (male) - 75 ОМ RCA (female)
PE38135-12, PE38135-24, PE38135-36, PE38135-48, PE38135-60
PE3930 · 95 ОМ 3-4”-20 TWINAX (male) - 95 ОМ 3-4”-20 TWINAX (male)
PE3930-18, PE3930-36, PE3930-60, PE3930-90, PE3930-120, PE3930-180, PE3930-300, PE3930-600, PE3930-900, PE3930-1200
Отдельные позиции · TNC
PE35423, PE39471, PE39472, PE39473, PE39474, PE39477, PE39478, PE39479, PE39480, PE39481, PE39482, PE39485, PE39486, PE39487, PE39488, PE39491, PE39492, PE39493, PE39494, PE39495, PE39496
Отдельные позиции · MCX
PE39449, PE39463
Отдельные позиции · MMCX
PE39450, PE39464
Условия поставки
Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
Что прислать в запросе. Артикул (или требуемые параметры), количество и желаемый срок. Если точный артикул неизвестен — опишите задачу, подберём позицию из этой линейки или аналог из ассортимента других производителей.
Чек-лист перед заказом
Пол разъёмов проверен на обоих концах по ответной части, а не по названию узла.
Длина выбрана с запасом на укладку и радиус изгиба, без натяжения.
Верхняя рабочая частота сборки перекрывает рабочую полосу, а не совпадает с ней.
Для измерительных задач проверена стабильность фазы и затухания при изгибе.
Для трактов с одновременным приёмом и передачей выбрано low-PIM исполнение.
Учтён ресурс по числу соединений, если сборка стоит в часто перекоммутируемом стенде.
Частые вопросы
Что означает число после дефиса в артикуле сборки?
Длину в дюймах. PE3865-36 — сборка серии PE3865 длиной 36 дюймов, то есть 914 мм. Серия определяет тип кабеля и пару разъёмов и от длины не зависит.
Можно ли заказать нестандартную длину?
Да, сборки изготавливаются под заказ по указанной длине. Срок в этом случае обычно больше, чем по стандартной позиции из ряда; уточняйте при запросе.
Чем заводская сборка лучше разъёма, смонтированного на месте?
Повторяемостью и паспортными параметрами. Заводская заделка выполняется на оснастке с контролем усилия и геометрии, каждая сборка проходит измерение КСВН и затухания. Полевой монтаж этого не даёт, и на частотах выше нескольких гигагерц разброс становится заметным.
Как выбрать между тонким и толстым кабелем?
Тонкий кабель гибче и удобнее в стойке, но вносит больше потерь на метр. Если сборка короткая (до полуметра) и частоты умеренные, разница несущественна. На длинах свыше метра и на частотах выше 6 ГГц выигрыш толстого кабеля по затуханию становится определяющим.
Какой срок поставки?
Позиции привозятся под заказ; ориентировочный срок сообщаем при подтверждении наличия на складе производителя. Для расчёта отправьте артикул и количество на sales@bbrc.ru или позвоните +7 (495) 109-02-08.
Запросить цену и срок
Назовите артикул или параметры — подтвердим наличие и назовём условия поставки.
