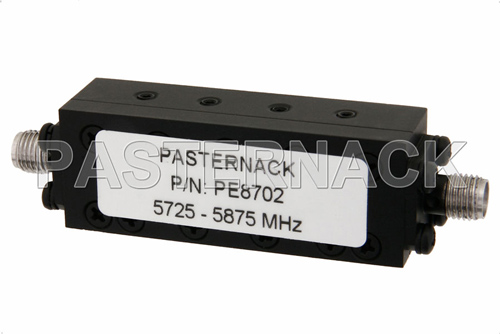

ВЧ-фильтры Pasternack

ВЧ-фильтры Pasternack

33 артикула фильтров: коаксиальные полосовые, нижних и верхних частот с разъёмами SMA и волноводные полосовые для миллиметрового диапазона. Ниже — какие параметры фильтра определяют его пригодность к задаче, чем крутизна важнее полосы и полный перечень позиций программы поставок.

Назначение и применение

ВЧ-фильтр пропускает заданную полосу частот и подавляет всё остальное. В радиотракте он решает две задачи: убирает внеполосные помехи на приёме и подавляет гармоники и побочные излучения на передаче. Обе задачи нормативные — требования к внеполосным излучениям задаются регламентами, и фильтр часто оказывается тем элементом, который обеспечивает соответствие.

Три базовых типа. Фильтр нижних частот пропускает всё до частоты среза — типовое применение — подавление гармоник передатчика. Фильтр верхних частот отсекает низкочастотные помехи и наводки. Полосовой пропускает окно между двумя границами и применяется для выделения рабочего канала.

Реализация зависит от частоты: до единиц гигагерц это сосредоточенные LC-элементы или микрополосковые структуры, выше — резонаторы на отрезках линий, в миллиметровом диапазоне — волноводные резонаторы с фланцевым подключением.

Параметры выбора

Полоса пропускания. Границы по уровню −1 или −3 дБ. Важно, чтобы рабочий канал укладывался с запасом: у края полосы растут потери и групповая задержка.

Вносимые потери в полосе. Типично 0,5–3 дБ. Для приёмного тракта каждая десятая децибела на входе прямо ухудшает коэффициент шума.

Подавление в полосе заграждения. Сколько децибел ослабления получает помеха. Смотреть надо не максимум, а значение на частоте вашей конкретной помехи.

Крутизна ската. Часто важнее ширины полосы: если мешающий сигнал отстоит на 5 % от рабочей частоты, пологий фильтр его не подавит, каким бы глубоким ни было заграждение вдали.

КСВН в полосе. Фильтр вне полосы пропускания отражает мощность, а не поглощает её. Для передающего тракта это означает, что источник должен быть защищён от отражения.

Мощность. Особенно критична для передающих применений и для фильтров с узкой полосой, где энергия концентрируется в резонаторах.

Как читается артикул

Коаксиальные фильтры обозначаются рядом PE87xx; тип характеристики указан в названии позиции. Волноводные полосовые фильтры имеют артикулы вида PE-W<сечение>F<номер> с указанием рабочей полосы в гигагерцах.

Типы фильтров

В таблице — типы фильтров в программе поставок с примерами артикулов и числом позиций.

Полный перечень артикулов

Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.

Условия поставки

Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
