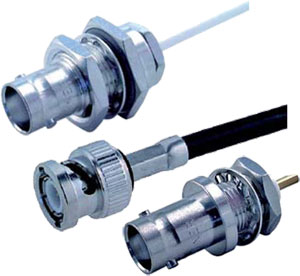

Huber+Suhner 24_BNT-50-2-1/103_NE — панельный/печатный разъём BNT, female, под кабель W1
Коаксиальный разъём BNT (BNT), прямой, female. для систем 50 Ом до 3 ГГц. под кабель W1 - 2 мм / 50 Ом.
BNT · female50 Ом · до 3 ГГц-50°C ... 125°C
BNT
Интерфейс
3 ГГц
Макс. частота
50 Ом
Импеданс
500
Циклов соед.
W1
Группа кабеля
О модели
24_BNT-50-2-1/103_NE — панельный/печатный разъём BNT производства швейцарской Huber+Suhner. Гендер: female. Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 3 ГГц. Заделка под кабель W1 - 2 мм / 50 Ом (по классификации Huber+Suhner). Диапазон рабочих температур: -50 °C ... 125 °C. Артикул производителя (Item number): 22541075.
BNT-female (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа W1. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.
Ключевые преимущества
Рабочая частота до 3 ГГцСтабильные параметры VSWR во всём заявленном диапазоне для интерфейса BNT.
Ресурс 500 циклов соединенияГарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -50 °C ... 125 °CЭксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/NiМедно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.
Что означают стандарты защиты
RoHS
Compliant согласно директиве 2011/65/EU и (EU) 2015/863.
Технические характеристики
Электрические характеристики
Импеданс
50 Ом
Частотный диапазон интерфейса
до 3 ГГц
Тип интерфейса
BNT (female)
Механика и конструкция
Ресурс соединений
500 циклов
Вес
0.0257 кг
Совместимый кабель
W1 - 2 мм / 50 Ом
Артикул производителя
22541075
Условия эксплуатации
Диапазон температур
-50 °C ... 125 °C
Соответствие RoHS
Compliant (2011/65/EU и (EU) 2015/863)
Области применения
Радиочастотные системы
Типовое применение разъёмов BNT.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом BNT.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.
Монтаж и настройка
1Подготовьте посадочное отверстие в панели/печатной плате согласно установочным размерам в datasheet.
2Вставьте корпус разъёма BNT в отверстие. Соблюдайте полярность гендера: female.
3Зафиксируйте крепёжными элементами (винты/гайка) с моментом затяжки согласно инструкции.
4Подключите проводник к центральному контакту способом, указанным в datasheet (пайка/обжим/винт).
5Проверьте качество соединения визуально и измерением переходного сопротивления.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Поставка отдельных компонентовВозможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборкиПод заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналогаПри длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплектРазъём с парным сопрягаемым (male+female) под конкретный кабель — для удобства проектирования.
Комплект поставки
Позиция
PoE
DC 12В
Разъём 24_BNT-50-2-1/103_NE (полностью собранный)
✓
✓
Антипылевой колпачок (на интерфейсе)
✓
✓
Паспорт изделия с item number производителя
✓
✓
Datasheet (RU/EN, по запросу)
опция
опция
Сертификация
CEFCCRoHSISO9001
Частые вопросы
Что означает запись «24_BNT-50-2-1/103_NE»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (BNT), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 3 ГГц. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для BNT-резьбы — 50–100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
Гарантии и сервис
Гарантия
12 месяцев от производителя
При соблюдении момента затяжки и условий эксплуатации.
Промышленное оборудование Разъем Huber+Suhner 24 BNT-50-2-1/103 NE от производителя Huber+Suhner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС.
Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России.
Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
