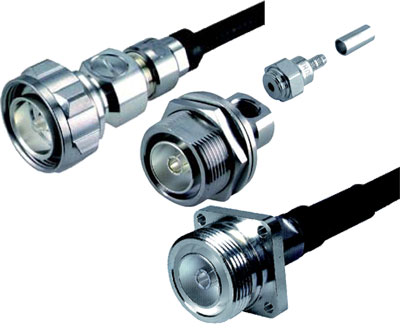

Huber+Suhner 11_716-50-7-1/003-E — кабельный разъём 7/16, вилка (male), под кабель U29

Коаксиальный разъём 7/16 (7/16), прямой, вилка (male). для систем 50 Ом до 7.5 GHz. под кабель U29 - 7 mm / 50 Ohm.

7/16 · вилка (male) 50 Ом · до 7.5 GHz -65°C ... 165°C
7/16
Интерфейс
7.5 GHz
Макс. частота
50 Ом
Импеданс
500
Циклов соед.
U29
Группа кабеля

О модели

11_716-50-7-1/003-E — кабельный разъём 7/16 производства швейцарской Huber+Suhner. Гендер: вилка (male). Исполнение: прямой. Волновое сопротивление 50 Ом. Максимальная рабочая частота 7.5 GHz. Заделка под кабель U29 - 7 mm / 50 Ohm (по классификации Huber+Suhner). Диапазон рабочих температур: -65 °C ... 165 °C. Артикул производителя (Item number): 22544073.

7/16-male (прямой) от Huber+Suhner — профессиональное решение для радиочастотных систем с волновым сопротивлением 50 Ом. Совместим с кабелями типа U29. При замене обращайте внимание на номер серии в артикуле (первая цифра до подчёркивания) и тип кабеля.

Ключевые преимущества

Рабочая частота до 7.5 GHz Стабильные параметры VSWR во всём заявленном диапазоне для интерфейса 7/16.
Ресурс 500 циклов соединения Гарантируется при соблюдении момента затяжки. Контакты с золотым покрытием.
Температурный диапазон -65 °C ... 165 °C Эксплуатация в широком климатическом диапазоне.
Импеданс 50 Ом ±1 Прецизионная геометрия интерфейса обеспечивает согласование с фидерной системой.
Контакт — CuBe + Au/Ni Медно-бериллиевый сплав с золотым покрытием по никелевому подслою — стабильное переходное сопротивление.
Сертификация ISO 9001 / IATF 16949 Производитель Huber+Suhner сертифицирован по ISO 9001, ISO 14001, IATF 16949 и AS/EN 9100.

Что означают стандарты защиты

RoHS
Compliant согласно директиве 2011/65/EU и (EU) 2015/863.

Технические характеристики

Электрические характеристики
Импеданс50 Ом
Частотный диапазон интерфейсадо 7.5 GHz
Тип интерфейса7/16 (вилка (male))
Механика и конструкция
Ресурс соединений500 циклов
Вес0.0853 кг
Заделка центрального контактаcrimped (обжимная)
Заделка внешнего проводникаcrimped (обжимная)
Совместимый кабельU29 - 7 mm / 50 Ohm
Артикул производителя22544073
Условия эксплуатации
Диапазон температур-65 °C ... 165 °C
Соответствие RoHSCompliant (2011/65/EU и (EU) 2015/863)

Области применения

Радиочастотные системы
Типовое применение разъёмов 7/16.
Измерительная техника
Кабельные сборки для измерительной аппаратуры с интерфейсом 7/16.
Промышленная радиосвязь
TETRA, DMR, частные сети LTE, заводская СВЧ-инфраструктура.
Авиация и спецтехника
Применения, требующие сертификации производителя по AS/EN 9100.

Монтаж и настройка

1Снимите наружную оболочку кабеля U29 на длину согласно монтажной инструкции производителя.
2Подрежьте экранирующую оплётку и диэлектрик до получения нужных линейных размеров под клемму внешнего проводника.
3Установите центральный контакт на жилу кабеля. Тип заделки центрального контакта — crimped.
4Соберите корпус разъёма. Тип заделки внешнего проводника — crimped.
5Затяните муфту штатным моментным ключом. Для 7/16-резьбы момент — 50–100 Н·см.
6Проверьте сборку измерением VSWR на векторном анализаторе.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Поставка отдельных компонентов Возможна поставка центрального контакта, корпуса и муфты отдельно — для ремонта или серийной сборки. Уточняйте у менеджера.
Готовые кабельные сборки Под заказ — кабельные сборки с этим разъёмом и совместимым кабелем нужной длины, с протоколом измерений VSWR.
Подбор аналога При длительной поставке или отсутствии модели возможна замена на функциональный аналог из линейки H+S. Согласуется отдельно.
Преднастроенный комплект Разъём с парным сопрягаемым (вилка+розетка) под конкретный кабель — для удобства проектирования.

Комплект поставки

Позиция PoE DC 12В
Разъём 11_716-50-7-1/003-E (полностью собранный)✓✓
Антипылевой колпачок (на интерфейсе)✓✓
Паспорт изделия с item number производителя✓✓
Datasheet (RU/EN, по запросу)опцияопция

Совместимые товары в наличии

Дополнительные инструменты по datasheet (под заказ)

Crimping dies
Совместимый инструмент по datasheet. Артикул производителя 22543195. В постоянной продаже не находится — поставка по запросу.
Support
Совместимый инструмент по datasheet. Артикул производителя 22644721. В постоянной продаже не находится — поставка по запросу.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Что означает запись «11_716-50-7-1/003-E»?Это полный артикул Huber+Suhner. Первые цифры — номер серии (тип корпуса и установки), затем интерфейс (7/16), импеданс (50 Ом), тип/размер кабеля. Концевые буквы (NE, NH, UE, UV и т.д.) — материал контактов и покрытие. Замена возможна только на полностью совпадающий артикул либо на функциональный аналог по согласованию.
До какой частоты работает разъём?Параметры производителя аттестованы до 7.5 GHz. На частотах выше этого значения работа не гарантируется.
Какой момент затяжки муфты?Стандартный момент для 7/16-резьбы — 50–100 Н·см. Используйте моментный ключ соответствующего типа. Превышение момента приводит к повреждению резьбы и потере герметичности.
Содержит ли разъём свинец?Типично разъёмы Huber+Suhner с механической обработкой латунных деталей содержат свинец (CAS 7439-92-1) более 0,1%. По RoHS изделие соответствует с применением исключения 6c (свинец в сплавах для механической обработки).
Как получить datasheet?Datasheet передаётся по запросу через менеджера ББРС.РУ. Контакты: +7 (495) 109-02-08, 8-800-505-92-60, sales@bbrc.ru.
