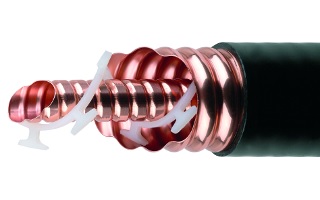

Представляем мощный фидерный кабель серии HELIFLEX — RFS HCA495-50J, идеально подходящий для систем ТВ и радиовещания. Этот кабель с низкими потерями и минимальным затуханием обеспечивает максимальную производительность и надежность в эксплуатации.
| Характеристика | Описание |
|---|---|
| Кабельная группа | 5'' |
| Волновое сопротивление | 50 ± 0,5 Ом |
| Внутренний проводник | Гофрированная медная трубка, размер 45 мм |
| Диэлектрик | Кордель из полиэтилена высокой плотности, размер 98,1 мм |
| Внешний проводник | Гофрированная медная трубка, размер 109,3 мм |
| Оболочка | Обычная, полиэтилен, размер 115,1 мм |
| Максимальная рабочая частота | 1 ГГц |
| Рабочий температурный диапазон | от -50 до +85 °C |
Этот кабель обладает высокоэффективным воздушным диэлектриком (кордель), обеспечивая надежное соединение и высокое качество передачи сигнала. Идеально подходит для использования в антенно-фидерных трактах систем телерадиовещания, благодаря своим превосходным характеристикам и долговечности.
Поставляем RFS HCA495-50J Мощный фидерный кабель серии HELIFLEX под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
