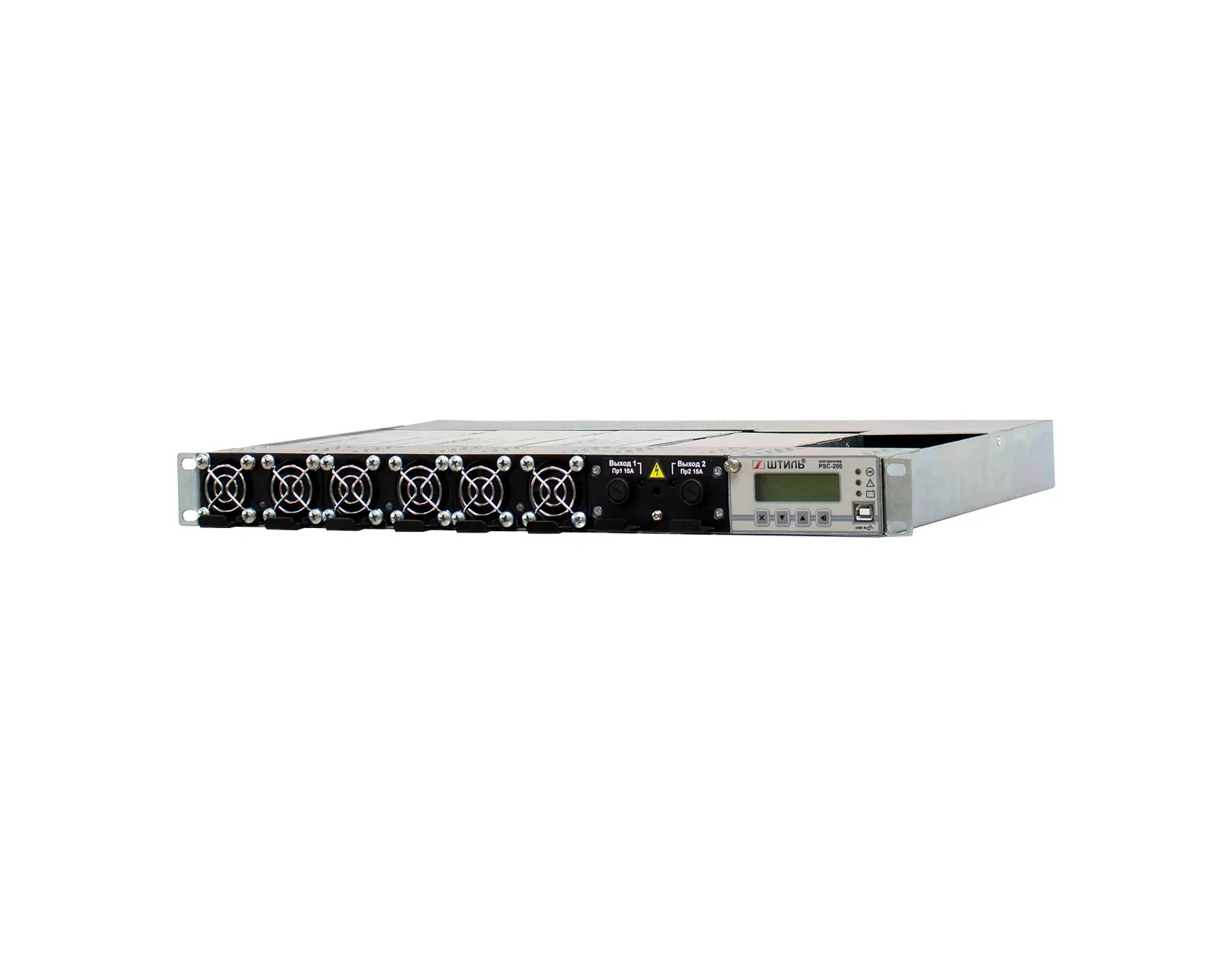

Компактная установка питания «Штиль» PS24-0036
Компактная установка питания «Штиль» PS24-0036 предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 37,5 А, максимальная выходная мощность – 900 Вт.
Особенности конструкции

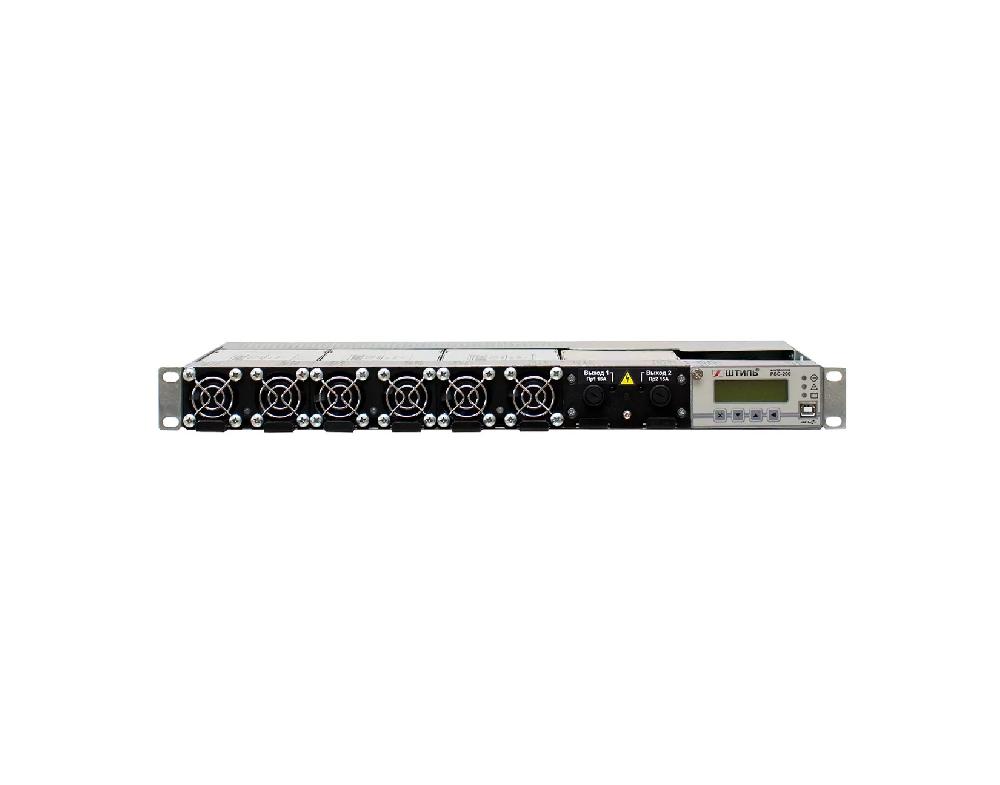

Установка питания PS24-0036 производится в виде 19-дюймовой корзины высотой 1U и предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0036 обозначена в таблице ниже.
| Варианты исполнения установки питания PS24-0036 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
|---|---|---|---|---|
| PS24-0036 (1/0350-1U) | 1 | 12,5 | 300 | 5 |
| PS24-0036 (2/0350-1U) | 2 | 25 | 600 | 6,5 |
| PS24-0036 (3/0350-1U) | 3 | 37,5 | 900 | 8 |

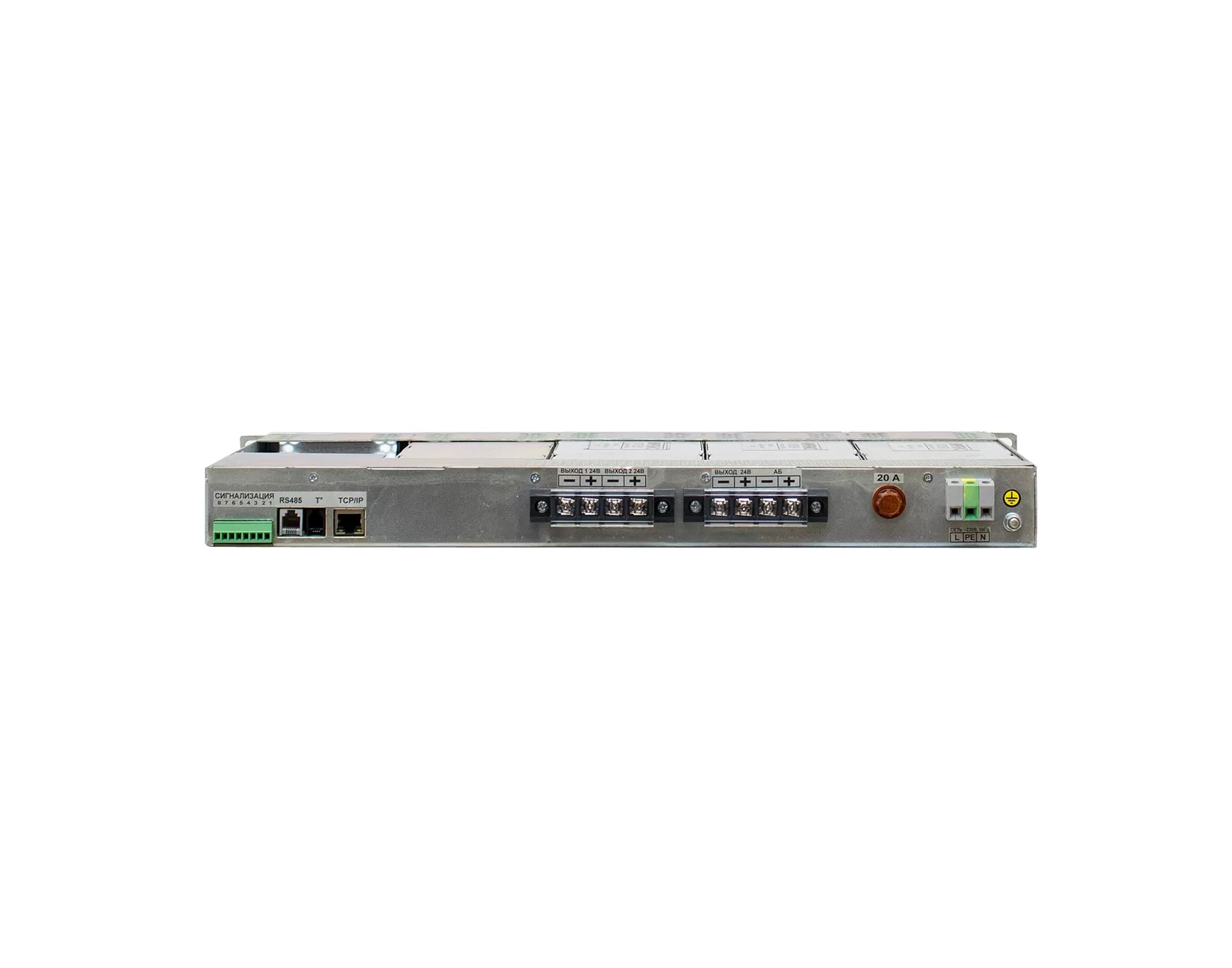

В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Представленная модель установки питания «Штиль» PS24-0036 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей. Коммутация батареи с выходом осуществляется с помощью реле.
Входные характеристики
| Параметр | Значение |
|---|---|
| Тип входной сети | однофазная сеть переменного тока |
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 90-276 (в диапазоне 90 - 175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх = 90 В) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 при 100% нагрузке, 0,95 при 50% нагрузке |
| Максимальный входной ток, А | 12,9 (при установке в изделие 3-х источников питания (выпрямителей)) |
Выходные характеристики
| Параметр | Значение |
|---|---|
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Диапазон выходного напряжения постоянного тока, В | 20-28 |
| Диапазон выходного напряжения при работе от АБ, В | 21-28 |
| Действующее значение пульсаций, мВ | не более 50 |
| Максимальный выходной ток, А | 37,5 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В) |
| Порог срабатывания от перенапряжения на выходе, В | 35 |
| КПД, % | не менее 90 |
