Штиль PS60-0120 (от 2000 до 8000 Вт) Установка питания
товары бренда i
Группа компаний «Штиль» предлагает российские установки электропитания модели PS60-0120. Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток устройства - 120 А, максимальная выходная мощность – 8000 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.
Особенности конструкции

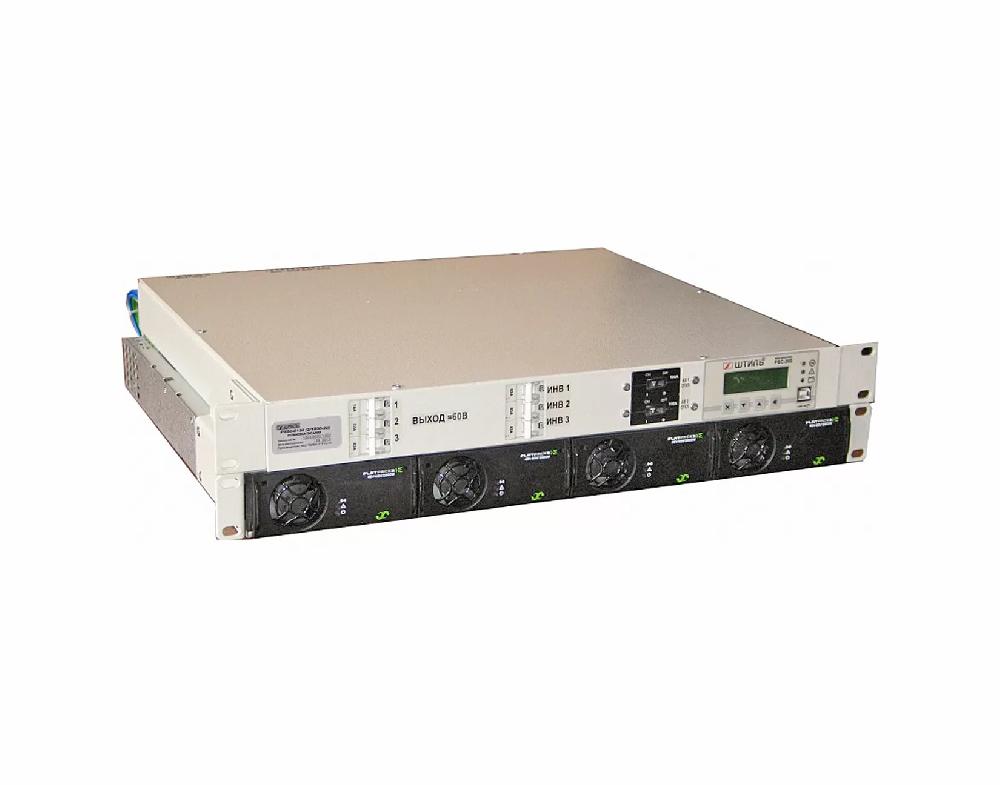

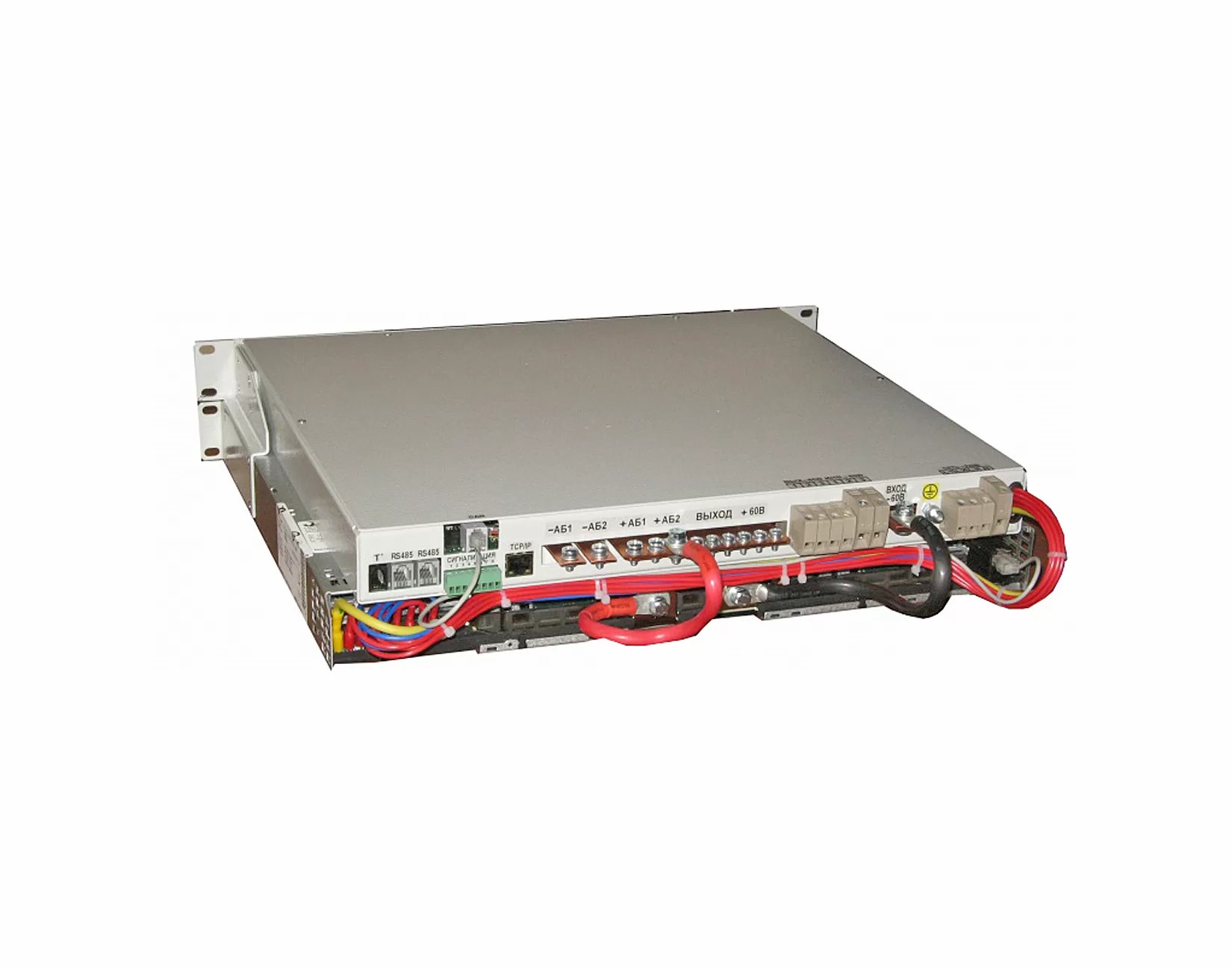

Система электропитания PS60-0120 изготавливается в виде 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 2U, глубина – 400 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0120 обозначена в таблице ниже.
| Варианты исполнения установки питания PS60-0120 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
|---|---|---|---|---|
| PS60-0120-2U (1/2000) | 1 | 30 | 2000 | 15 |
| PS60-0120-2U (2/2000) | 2 | 60 | 4000 | 17 |
| PS60-0120-2U (3/2000) | 3 | 90 | 6000 | 19 |
| PS60-0120-2U (4/2000) | 4 | 120 | 8000 | 21 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200 для управления системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Представленная модель установки питания «Штиль» PS60-0120 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырех таких модулей.
Входные характеристики
| Тип входной сети | Номинальное входное переменное напряжение, В | Рабочий диапазон входного переменного напряжения, В | Номинальная входная частота, Гц | Допустимый диапазон входной частоты, Гц | Входной коэффициент мощности | Максимальный входной ток, А |
|---|---|---|---|---|---|---|
| однофазная/трехфазная сеть переменного тока | 220/380 | 85-300 (в диапазоне 85-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В) | 50 | 45-65 | 0,99 | 46,4 (при установке в изделие 4-х источников питания (выпрямителей)) |
Выходные характеристики
| Тип выходного напряжения | Номинальное выходное напряжение постоянного тока, В | Диапазон выходного напряжения постоянного тока, В | Действующее значение пульсаций, мВ | Максимальный выходной ток, А | КПД, % |
|---|---|---|---|---|---|
| постоянное | 60 | 55-73 | не более 100 | 120 (при установке в изделие 4-х источников питания (выпрямителей), при Uвх>185 В) | не менее 95 |
