Штиль ST3115L (15 кВА) Трехфазный источник бесперебойного питания
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Онлайн ИБП ST3115L с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В приборов коммерческого и промышленного назначения суммарной мощностью до 15 кВА / 12 кВт, например:
- серверных, компьютерных залов и дата-центров;
- телекоммуникационной техники и систем связи;
- станочного и конвейерного оборудования;
- систем видеонаблюдения и безопасности.
Благодаря конфигурации 3 в 1 ИБП позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.
ST3115L – ИБП онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3115L отлично функционирует в связке с дизельгенераторными установками.
Установка и подключение

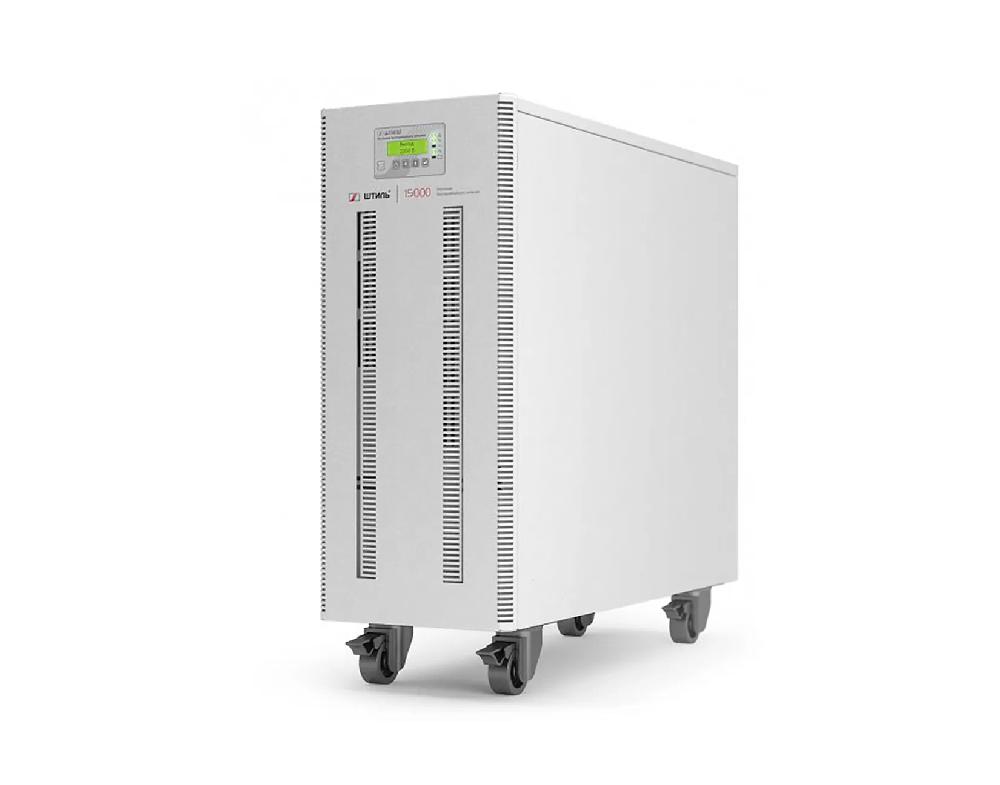

ИБП имеет напольное исполнение (tower), которое предполагает установку устройства на любой ровной горизонтальной поверхности на поворотные колесики. Подключение нагрузки и входной сети осуществляется через клеммные соединения.
Автономная работа
Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 150 Ач, что обеспечит автономную работу в течение 1 ч при 100% нагрузке. Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.
В ST3115L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Основные данные
| Топология | on-line (с двойным преобразованием) |
|---|---|
| Полная мощность, кВА | 15 |
| Активная мощность, кВт | 12 |
| Номинальное входное, выходное напряжение, В | 380->220 (из трех фаз преобразует одну) |
| Тип охлаждения | принудительное (вентиляторное) |
| Номинальная входная частота, Гц | 50/60 |
| Совместимость с генератором | да |

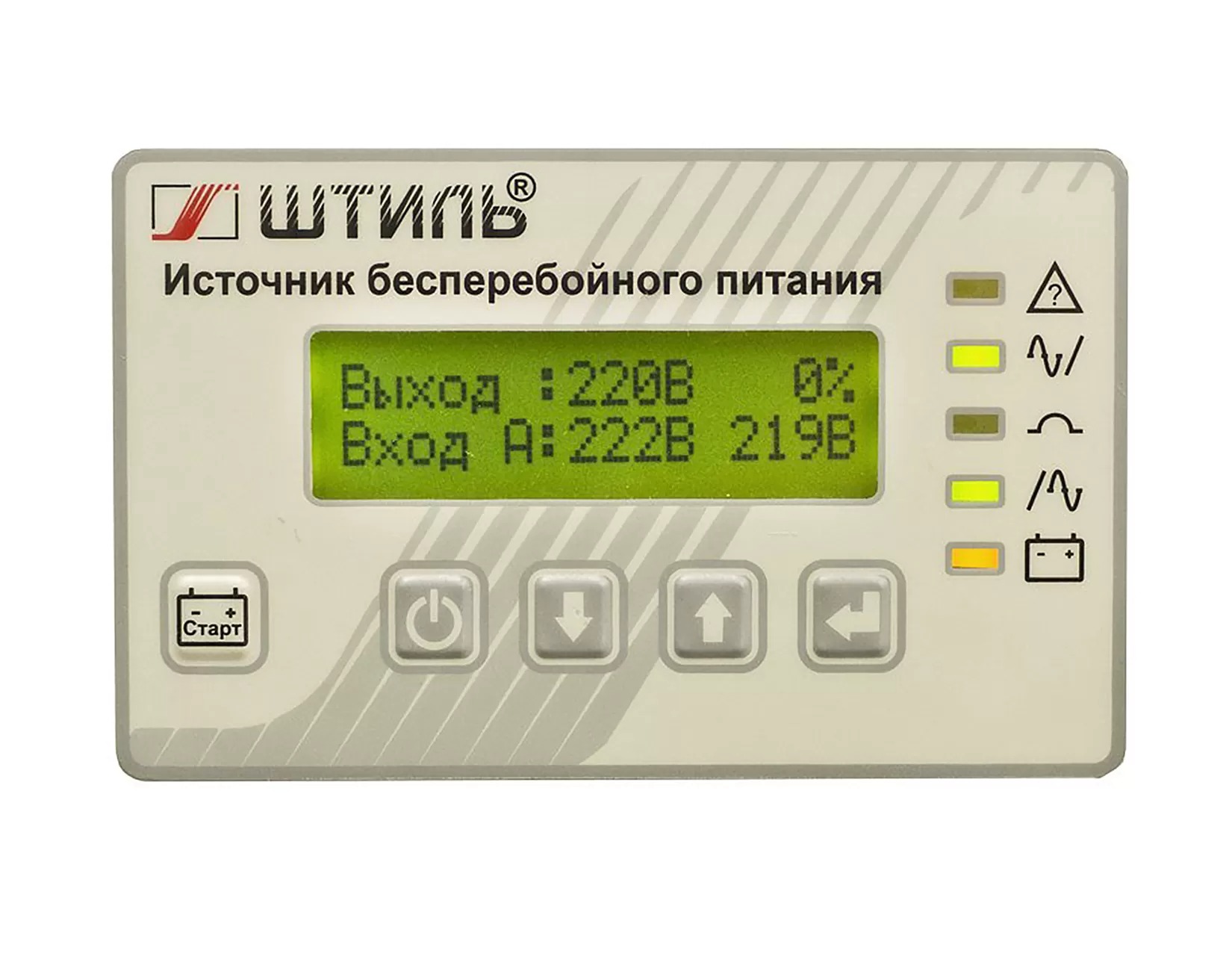

| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Наличие встроенных батарей | нет |
| Форм-фактор | напольный |
| Цвет корпуса | серый |
| Страна производитель | Россия |
| Гарантийный срок, мес | 24 |
| Срок службы, лет | не менее 10 |
| Наработка на отказ, ч | не менее 100000 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 585х255х565 |
| Масса, кг | 40 |
Входные данные
| Входная сеть | клеммное подключение (L1, L2, L3, N, PE) |
|---|---|
| Тип входной сети | однофазная |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Номинальное выходное напряжение, В | 220 (230 по выбору при покупке) |
| Номинальное фазное/линейное входное напряжение, В | 220/380 |
| Предельный диапазон фазного/линейного входного напряжения, В | 90-295/155-510 |
| Рабочий диапазон фазного/линейного входного напряжения, В | 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50% |
| Максимальный входной ток одной фазы, А | 30 |
| Входной коэффициент мощности | 0,99 |
Выходные данные
| Тип выходного напряжения | однофазное |
|---|---|
| Точность стабилизации выходного напряжения, % | 2% |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Максимальный выходной ток, А | 67 |
| Диапазон настройки выходного напряжения, В | 220-240 |
| Номинальная выходная частота, Гц | 50/60 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,8 |
Защита и эксплуатация
| Диапазон рабочей температуры, °С | от +5 до +40 |
|---|---|
| Диапазон температуры хранения, °С | от -40 до +40 |
| Перегрузка по выходу | электронная защита с автовосстановлением |
| Короткое замыкание | электронная защита с автовосстановлением |
| Перегрев | электронная защита с автовосстановлением |
| Степень защиты от пыли и влаги | IP20 |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Время переключения в автономный режим из режима ECO, мс | 5 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Вход байпаса | клеммное подключение (L) |
| Электронный автоматический байпас | да |
| КПД в режиме on-line, % | 95 |
| КПД в автономном режиме, % | 94 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| Плавный пуск | да |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Холодный старт | да |
Дополнительные данные
| Отдельный ввод электронного байпаса | да |
|---|---|
| Крест-фактор | 3:1 |
| RS-232 | в базовой комплектации |
| Ethernet | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N) |
| Установка | в помещении |
| Режимы работы | on-line, автономный, ECO |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Рабочая высота, м | до 1000 м над уровнем моря |
Аккумуляторные и зарядные данные
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
|---|---|
| Номинальное напряжение АБ, В | 192 |
| Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Поддержка подключения внешних АБ | да |
| Номинальный ток заряда встроенного ЗУ, А | 2 |
