Штиль PS60-0240 (от 2000 до 16000 Вт) Установка питания

Группа компаний «Штиль» предлагает российские установки электропитания модели PS60-0240. Данное устройство отличается своей компактностью и обеспечивает гарантированное качественное электроснабжение оборудования в области связи и телекоммуникаций с напряжением 60 В. Максимальный выходной ток модели составляет 240 А, а максимальная выходная мощность достигает 16000 Вт.

Отличительной особенностью установок является возможность работы в широком диапазоне входного напряжения — 85-300 В. При выборе установки электропитания необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд аккумуляторной батареи.

Особенности конструкции

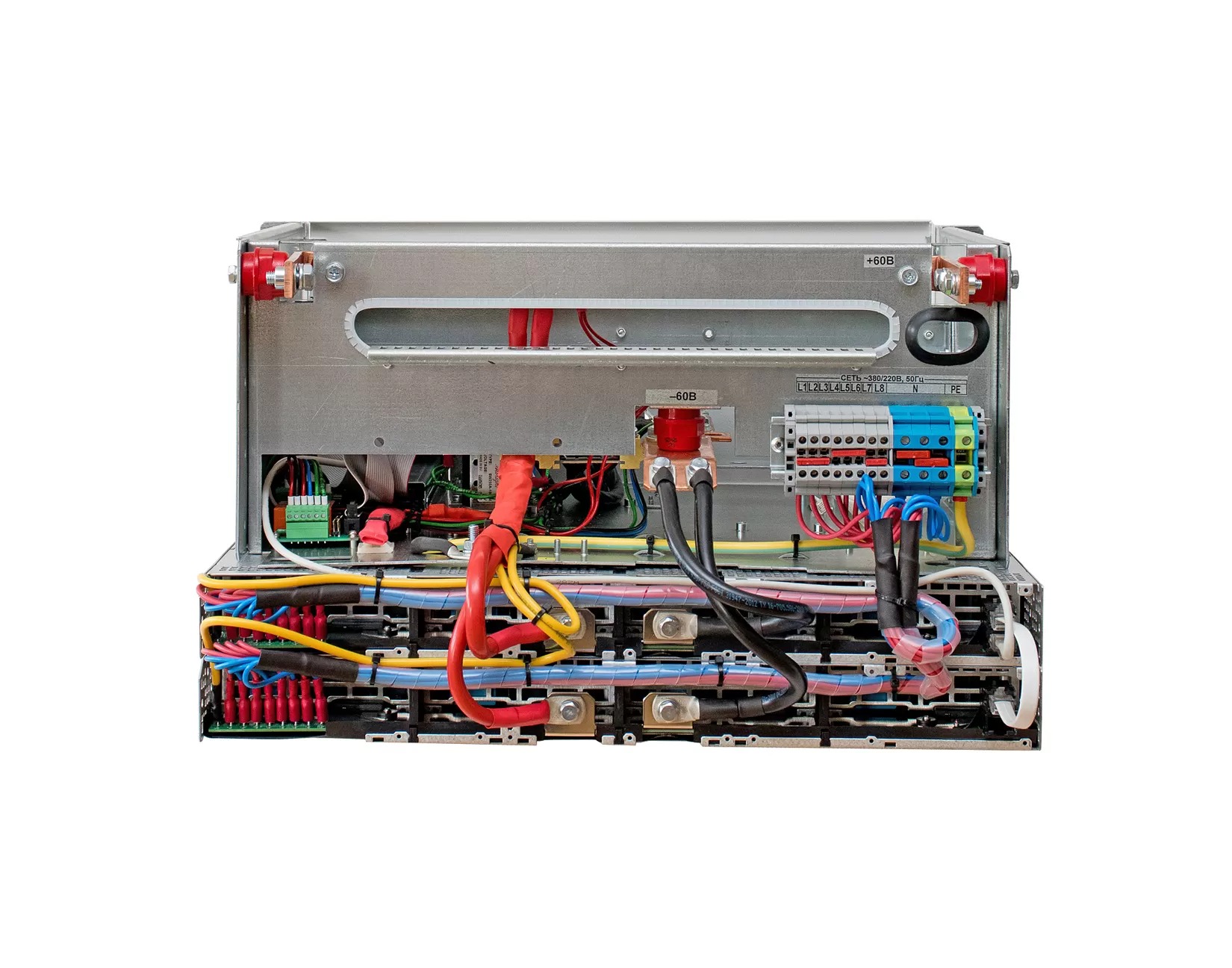

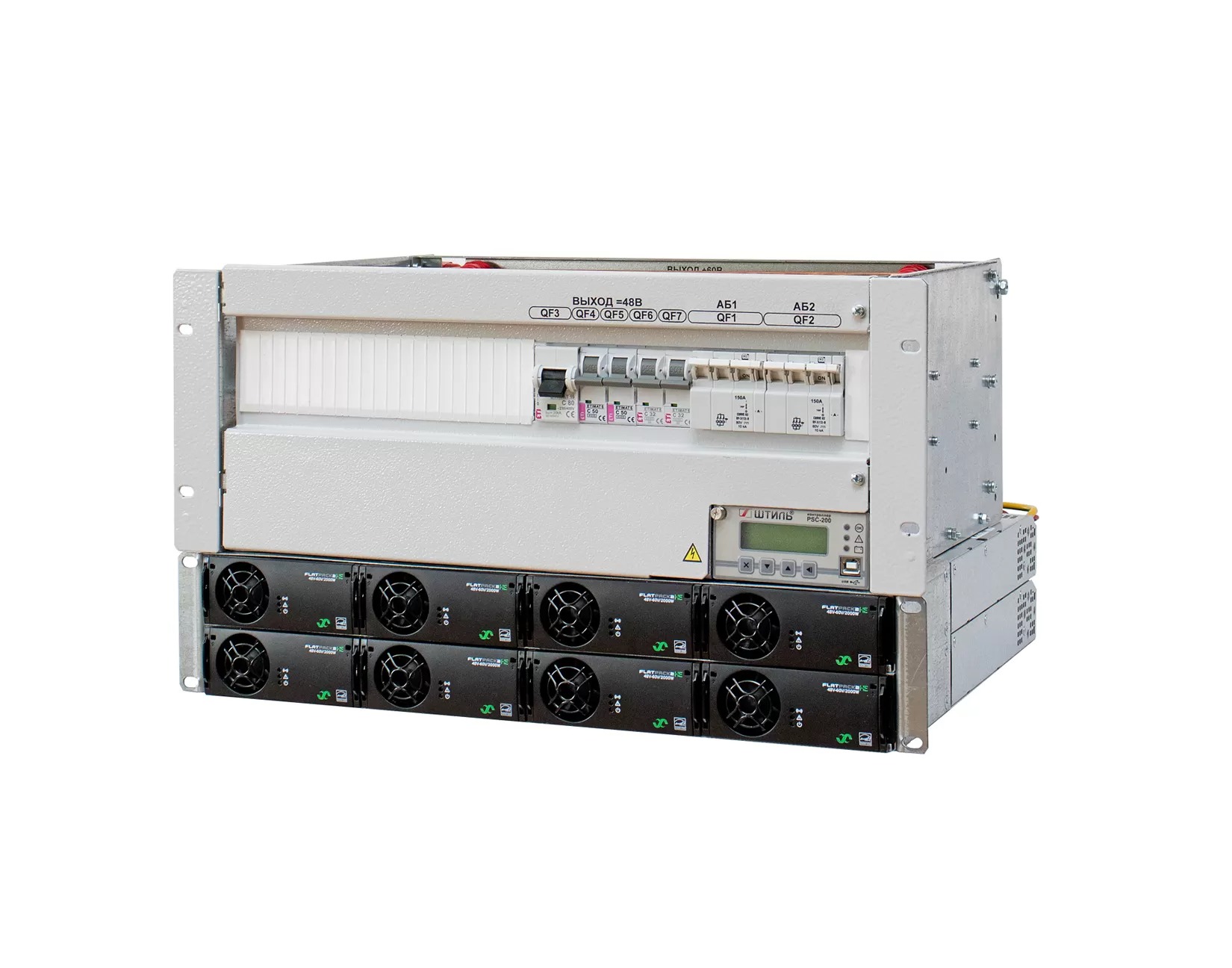

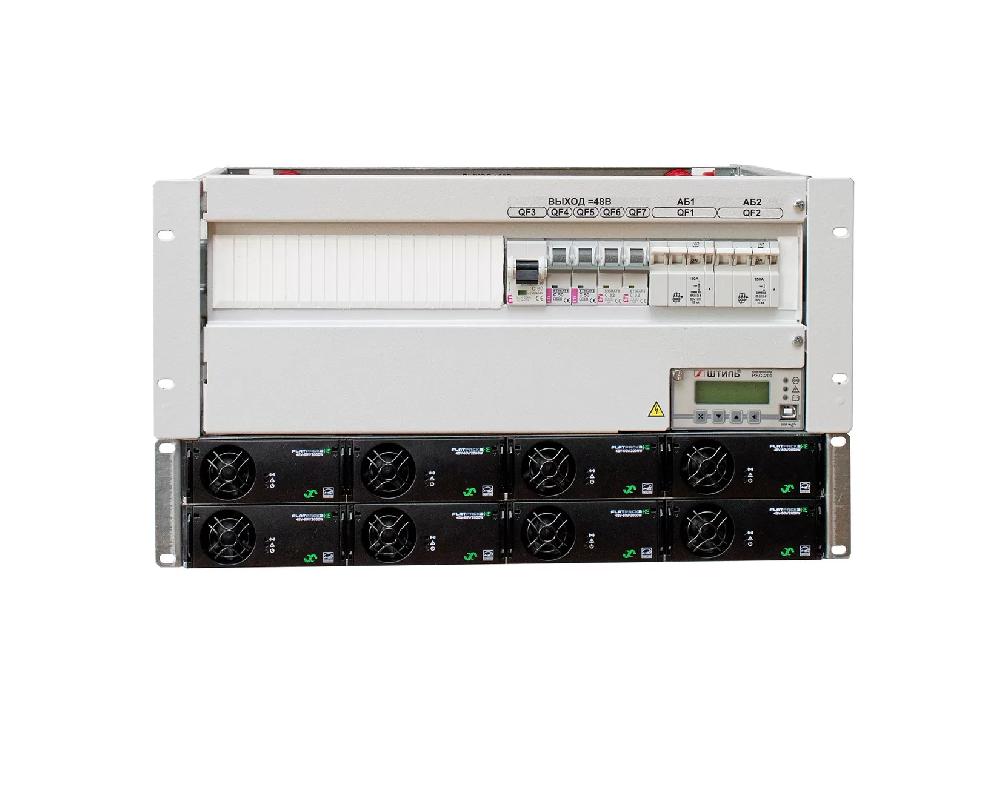

Система электропитания PS60-0240 изготавливается в формате 19-дюймовых корзин и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 6U, а глубина — 383 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяют проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Подробная информация о технических характеристиках различных вариантов исполнения установки питания PS60-0240 представлена в таблице ниже.

В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер Штиль PSC-200.03 для управления системой питания и организации мониторинга, а также датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Принцип работы

Представленная модель установки питания Штиль PS60-0240 выполняет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 60 В. Электропитание устройства может осуществляться от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц или источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на вход модуля распределения напряжения, который подключен к входам выпрямителей. Аккумуляторная батарея подключается параллельно выходу выпрямителей, а переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.

Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей или контроль по средней точке нескольких групп батарей. Установка питания позволяет подключать до четырех таких модулей.

Входные характеристики

Выходные характеристики
