Штиль IC-RS232 Dry contacts Карта мониторинга
Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
- инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 0,25-10 кВА.

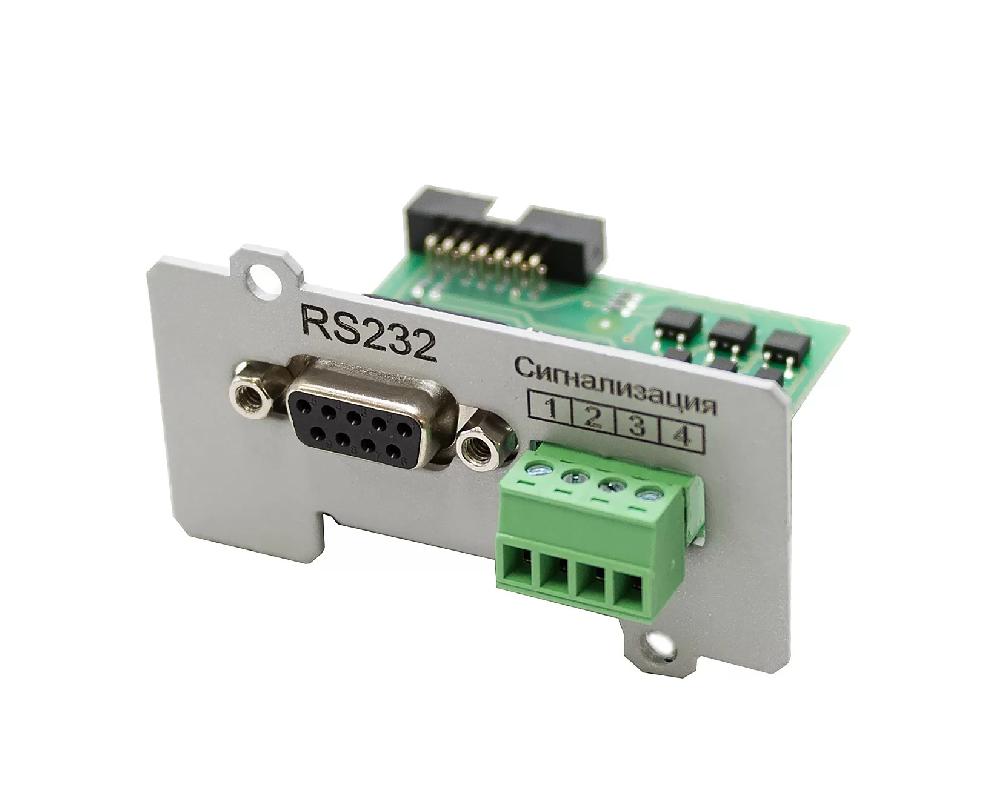

На фронтальной панели платы расширения расположены разъемы:
- DB-9 интерфейса RS-232;
- сигнализация – «сухие» нормально замкнутые выходные контакты:
- 1 – сигнал общей аварии;
- 2 – работа ИБП/стабилизатора в режиме байпас;
- 3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);
- 4 – общий.
Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:
- Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
- проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».
Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.
| Параметр | Значение |
|---|---|
| Совместимость | инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
| Тип аксессуара | карты мониторинга |
| Число фаз ИБП | 1 в 1 |
| Поддерживаемые интерфейсы | RS-232, «сухие» контакты |
| Поддерживаемые протоколы | Megatec/ Штиль |
| Страна производитель | Россия |
| Сигнализация («сухие» контакты) | Тип и количество: 3 выходных |
| Назначение выходных «сухих» контактов | сигнализация об аварии сети, работе в режиме байпас и глубоком разряде батарей |
| Допустимое напряжение, не более, В | ±26 |
| Максимальный ток нагрузки, не более, мА | ±20 |
| Максимальное сопротивление относительно общего, Ом | 35 |
Надежность и эксплуатационные характеристики:
| Параметр | Значение |
|---|---|
| Установка | во внутренний слот стабилизатора или ИБП |
| Диапазон рабочей температуры, °С | 5-40 |
| Относительная влажность, % | не более 95 |
| Степень защиты от пыли и влаги | IP20 |
| Наработка на отказ, ч | 150 000 |
| Гарантийный срок, мес | 24 |
Механические характеристики:
| Параметр | Значение |
|---|---|
| Габаритные размеры ВхШхГ (без упаковки), мм | 40х68х65 |
| Масса, кг | 0,1 |
Поставляем Штиль IC-RS232 Dry contacts Карта мониторинга под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
