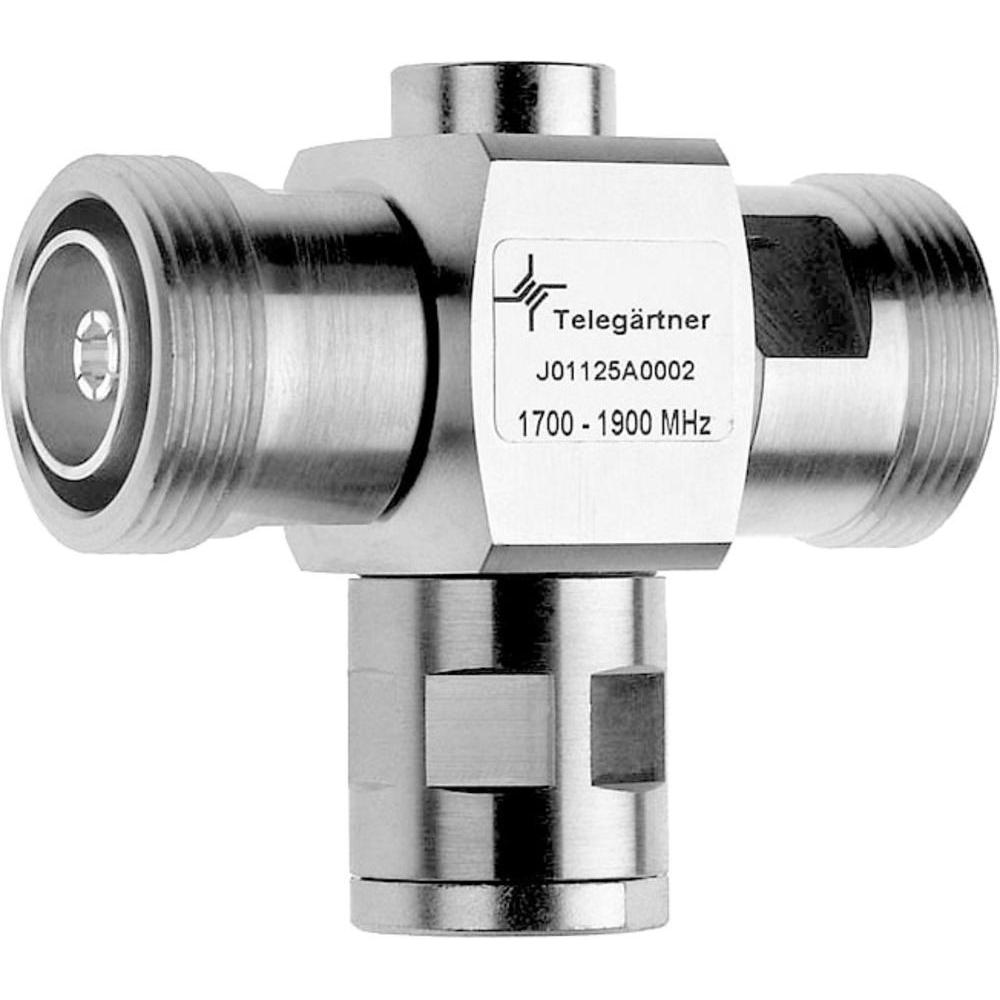

Telegartner J01125A0009 - Грозоразрядник
В мире коаксиальных разъёмов особую популярность приобрели разъёмы 7-16 (DIN), которые используются в оборудовании радиосвязи. Эти разъёмы отличаются высокой посадочной точностью, устойчивостью к метеорологическим воздействиям и надежным резьбовым соединением. Они могут эффективно функционировать на частотах до 7.5 ГГц с сопротивлением кабельного соединения в 50 Ом.
Разъёмы 7-16 (DIN) подходят для различных типов кабелей, включая эластичные, полужесткие и гофрированные. Для монтажа панельных разъёмов предполагаются методы пайки и резьбовой закрутки. Основные области применения этих разъёмов включают радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите от внешних воздействий.
Технологические решения, использованные в производстве этих моделей, существенно снизили уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы
| Часть | Материал |
|---|---|
| Пружинящий центральный контакт | медный сплав |
| Внешний проводник | латунь | CuZn39Pb3 |
| Винт и стопорная шайба | нержавеющая сталь |
| Кабельный наконечник | медь | Cu |
| Изолятор | политетрафторэтилен | PTFE |
| Уплотнительное кольцо | силиконовая резина |
| Транспортировочные крышки | полиэтилен | PE |
Покрытие
| Часть | Покрытие |
|---|---|
| Центральный контакт | серебро | Cu2Ag5 |
| Внешний проводник | серебро | Cu2Ag5 |
| Стальные металлические детали | белая бронза | CuSnZn3 (Telealloy) |
Климатические характеристики
| Параметр | Значение |
|---|---|
| Эксплуатация по IEC 60068 - 1 | 55/155/56 |
| Температурный режим | -55 .. +150 °C |
| Класс защиты | IP67 | IEC 60529 |
| Соответствие RoHS | 2011/65/EU |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Сопротивление проводников | внутренний проводник ≤ 0.4 мОм внешний проводник ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Вносимые потери | < 0.1 дБ |
| Потери на отражение | < -23 дБ / 806 - 859 МГц < -27 дБ / 860 - 960 МГц < -27 дБ / 1710 - 1990 МГц < -23 дБ / 2000 - 2200 МГц |
| Пассивная интермодуляция | < -164 dBc @ 2x20 Вт |
| Мощность | 1.8 кВт / 1 ГГц |
| Рабочая частота | 806 – 960 / 1710 - 2200 МГц |
Поставляем Telegartner J01125A0009 - Грозоразрядник под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
