Почему подбор «шифр в шифр» не работает
Обозначения ШВ, ШВМ, ШВП, ЛК и ЛАБ-PRO пришли из каталогов разных производителей лабораторной мебели. Общего у них только первая буква «Ш» — шкаф. Дальше начинаются расхождения: у одного производителя литера указывает на исполнение корпуса, у другого — на наличие мойки, у третьего это просто порядковый номер модели в линейке. Цифра рядом с шифром чаще всего означает ширину в сантиметрах (ШВ-120 — шкаф шириной около 1200 мм), но и это не правило.
Что посмотреть на старом шкафу
1. Подключён ли он к вытяжной системе здания
Самый важный признак. Если из шкафа наверх уходит воздуховод в общеобменную вытяжку здания — это шкаф с отводом, и заменять его надо таким же: он не ограничен ни объёмом растворителей, ни их типом. Если воздуховода нет, а сверху стоит блок с фильтром — это автономный шкаф, работающий на рециркуляции.
Подменять одно другим нельзя. Автономный шкаф на месте шкафа с отводом упрётся в ресурс угольного фильтра; шкаф с отводом на месте автономного потребует монтажа воздуховода, которого в помещении нет.
2. Из чего корпус и столешница
Стальной корпус с полимерным покрытием держит пары органики и разбавленных реактивов. Если на старом шкафу покрытие вздулось, столешница изъедена, а на металле рыжие потёки — значит работали с концентрированными кислотами, и менять надо не на такой же стальной, а на шкаф с корпусом из полипропилена. Иначе через год-полтора история повторится.
3. Ширина по фасаду и глубина
Замеряется рулеткой по внешним габаритам. Это тот параметр, который определяет, встанет ли новый шкаф на место старого. Ходовые типоразмеры в каталоге — 1000, 1200, 1500 и 1800 мм; есть настольные на 500 и 700 мм.
Отдельно замерьте высоту до воздуховода и диаметр патрубка, если шкаф с отводом: подключение нового шкафа в существующий канал снимает основную часть монтажных работ.
4. Что заведено внутрь
Мойка, кран с водой, слив, газ, число розеток. Эти подводки уже проложены к месту, и если новый шкаф их поддерживает, замена сводится к перестановке. Мойка и водоснабжение у нас идут заводскими опциями и подбираются к любой серии.
Таблица подбора: от параметров старого шкафа к серии
Сопоставьте то, что выяснили по четырём пунктам выше, с таблицей.
| Что на старом шкафу | Что берём | Серии |
|---|---|---|
| Отвод в вентиляцию есть, корпус стальной, обычная химия | С отводом, сталь | ВШ-ДМ, ВШ-ДБ, ВШ-ДБЛ |
| Отвод есть, шкаф стоит на лабораторном столе | Настольный с отводом | ВШ-ДБ700, ВШ-ДБУ |
| Отвода нет, сверху фильтровальный блок | Автономный с фильтрацией | ВШ-БД, ВШ-БД-Т, ВШ-МН |
| Следы коррозии, работа с кислотами | Кислотостойкий, полипропилен | ВШ-ПП, ВШ-ПП-Г |

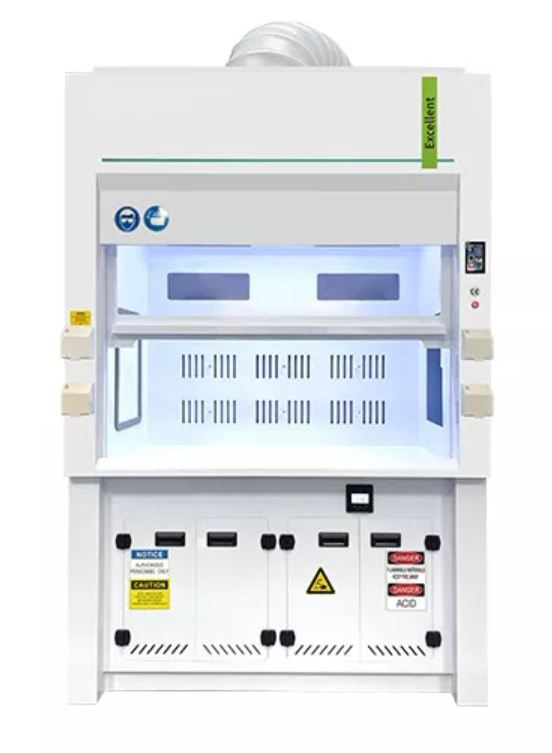

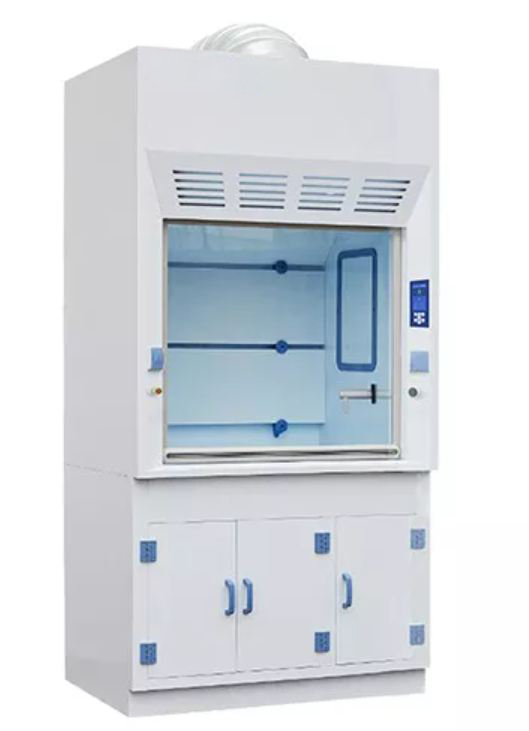

| Работа с перхлорной кислотой, промывка канала | Со скруббером | ВШ-ПП-Ф, ВШ-ПП-С |

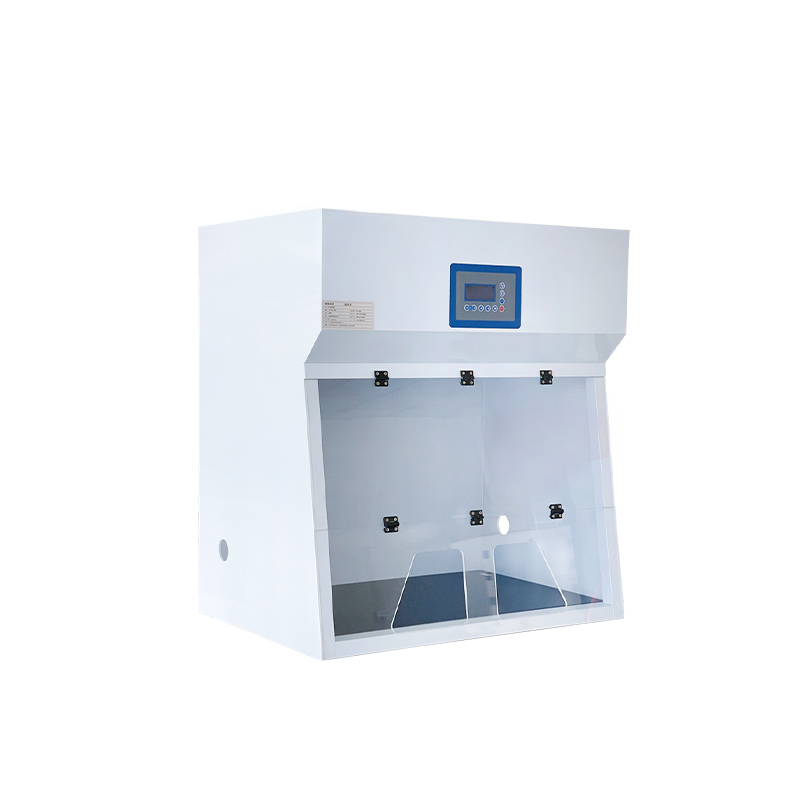

| Отвода нет, но нужен кислотостойкий корпус | Автономный полипропиленовый | ВШ-БД-ПП |
| В помещении сведён баланс приточной и вытяжной вентиляции | С компенсацией воздуха | ВШ-ДБ С/СК |
| Внутри шкафа постоянно стоит крупный прибор | Проходного типа | ВШ-ВИ |
Что изменилось в вытяжных шкафах за последние годы
Если старому шкафу больше десяти лет, разница будет не только в состоянии корпуса.
Контроль скорости потока. Раньше тягу проверяли бумажкой у проёма. Сейчас на моделях с электронной панелью скорость выводится на дисплей постоянно, а при падении ниже нормы срабатывает сигнализация. Рабочий диапазон — 0,5–0,7 м/с в плоскости проёма.
Управление. От светодиодного индикатора до сенсорной панели с датчиками температуры и скорости потока: в серии ВШ-ДБ С/СК панель дополнена системой компенсации приточного воздуха, в ВШ-БД-Т — контролем насыщения угольного фильтра по датчикам паров, то есть фильтр меняют по факту, а не по календарю.
Подъём стекла. Моторизованный привод вместо ручного (ВШ-ДМ, ВШ-ДБЛ) и складное окно у настольных исполнений.
Материалы рабочей зоны. Фенольный компакт-ламинат и керамогранит для общей химии, полипропилен для кислот — вместо крашеного металла и плитки.
Как проверить, что новый шкаф встанет на место старого
Три замера, которые снимают 90 % вопросов при замене:
| Что замерить | Что это решает | Что делать дальше |
|---|---|---|
| Ширина и глубина по внешним габаритам | Пройдёт ли шкаф в проём и встанет ли в нишу | Сравнить с габаритами выбранной серии в её карточке |
| Высота до низа воздуховода, диаметр патрубка | Состыкуется ли с существующим каналом | Указать при заказе — подберём исполнение |
| Расположение подводок: вода, слив, газ, розетки | Нужны ли заводские опции | Мойка и краны подбираются к любой серии |
Что учесть, кроме габаритов
Вес. Напольный вытяжной шкаф — тяжёлая конструкция: по нашим сериям масса брутто идёт от 226 кг у самых лёгких полипропиленовых исполнений до 410 кг у широких автономных моделей. Это важно для транспортировки, заноса в помещение и лифта. Настольные легче на порядок: ВШ-ДБ700 — 115 кг брутто, ВШ-МН — 41 кг, но тогда несущую способность должен выдержать лабораторный стол.
Электрика. Потребление у шкафа с отводом и у автономного различается в разы: моторизованные модели с подсветкой и панелью берут 400–500 Вт, тогда как компактные автономные укладываются в 60–200 Вт. Если меняете один шкаф на другой в существующей розеточной группе, посчитайте нагрузку заново.
Шум. Вентилятор работает всю смену, и разница в несколько децибел заметна. В каталоге есть исполнение с осевым вентилятором пониженного шума — ВШ-ДБЛ; для кабинетов, где рядом идут занятия или работают люди без наушников, это существенный аргумент.
Три типовых сценария замены
Школьный кабинет химии. Старый ШВ с отводом в стеновой канал, ширина около 1200 мм, работа с демонстрационными опытами. Нужен шкаф с отводом той же ширины и, как правило, с хорошим обзором для класса: подойдут ВШ-ДМ, ВШ-ДБ. Здесь же обычно нужна мойка — она идёт заводской опцией.
Аналитическая лаборатория с кислотами. Стальной шкаф проржавел за несколько лет, столешница изъедена. Замена на такой же стальной повторит историю: нужен полипропиленовый корпус — ВШ-ПП, ВШ-ПП-Г. Если в работе есть перхлорная кислота, дополнительно требуется скруббер: ВШ-ПП-Ф, ВШ-ПП-С.
Помещение без вытяжной системы. Шкаф стоял с фильтровальным блоком сверху, канала нет и не будет. Остаются автономные исполнения ВШ-БД, ВШ-БД-Т; если работы точечные и места мало — настольный ВШ-МН. Отдельно обратите внимание на ВШ-БД-Т: он следит за насыщением угольного фильтра датчиками паров, то есть фильтр меняется по факту, а не по календарю.
Модели в каталоге
Ниже — серии вытяжных шкафов Kadamm. Каждая карточка ведёт на страницу товара с полными характеристиками и выбором типоразмера.
