Зачем нужен вытяжной шкаф
Большинство химических реактивов в лабораторной практике в той или иной степени опасны для здоровья:
- Летучие токсичные вещества — формалин, ксилол, бензол, толуол, ацетонитрил, метанол. Их пары при вдыхании вызывают острые отравления и хронические интоксикации.
- Едкие пары кислот и щелочей — хлороводород, азотная и серная кислота, аммиак. Раздражают слизистые, повреждают дыхательные пути, корродируют оборудование.
- Канцерогенные соединения — ароматические амины, хлорированные углеводороды, тяжёлые металлы в виде паров.
- Опасные газы — хлор, сероводород, фосген, оксид углерода, оксиды азота.
- Радиоактивные летучие соединения — меченые йодом, тритий, углерод-14.
- Аэрозоли — образуются при пипетировании, центрифугировании, размешивании, разведении растворов.
Без вытяжного шкафа все эти вещества попадают в воздух лаборатории, и оператор постепенно получает интоксикацию. Вытяжной шкаф решает эту проблему за счёт принудительного отвода воздуха из рабочей зоны через вытяжную систему наружу здания, где пары рассеиваются или нейтрализуются в скрубберах и абсорберах.
Работа с летучими веществами без вытяжного шкафа — прямое нарушение санитарных норм и правил охраны труда. По ПОТ Р М-026-2003 все работы с веществами 1–2 класса опасности (формалин, ксилол, бензол, концентрированные кислоты) обязательны в вытяжных шкафах с подтверждённой скоростью потока.
Как устроен и как работает вытяжной шкаф

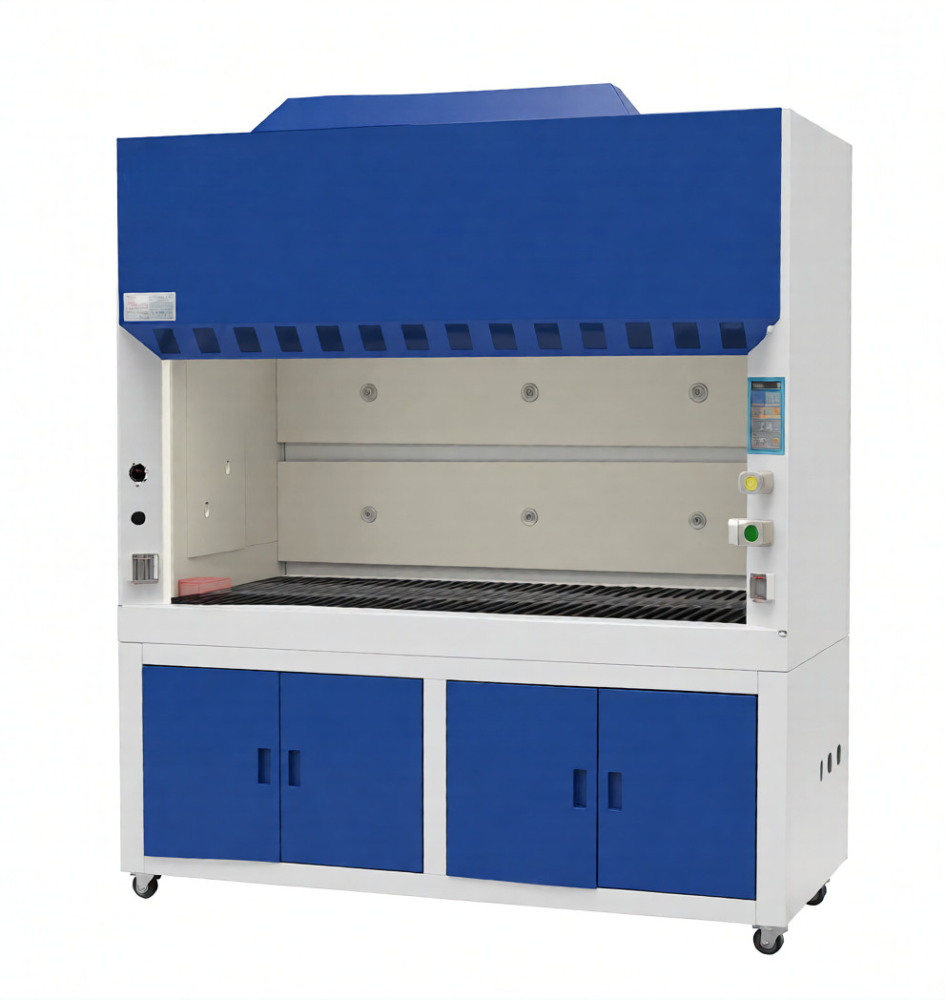

Конструктивно — шкаф с тремя глухими стенками и подвижной передней панелью (стеклом) на направляющих. В верхней части — вытяжной канал, соединённый с системой вентиляции здания (или со встроенным угольным фильтром в автономных моделях). Внизу — рабочая поверхность.
- Оператор открывает переднее стекло до рабочей высоты (обычно 500 мм)
- Воздух из помещения втягивается через образовавшийся проём в рабочую зону
- Поток проходит над реактивами, увлекая выделяющиеся пары и аэрозоли
- Загрязнённый воздух удаляется через вытяжной канал
- Далее — в вытяжную систему здания (с нейтрализацией в скрубберах) или через угольный фильтр обратно в помещение (в автономных моделях для ограниченных задач)
Ключевой параметр — скорость воздуха в плоскости проёма. По EN 14175 и ГОСТ Р 58513-2019 она должна составлять 0,5–0,7 м/с при стандартной высоте проёма 500 мм. При меньшей скорости защита оператора недостаточна. При большей возникают турбулентности, которые могут вытягивать пары обратно. Современные шкафы имеют автоматическую регулировку скорости при изменении высоты стекла и сигнализацию о потере тяги.
Чем отличается от ламинара и БМБ
Одним вопросом: кого защищаем. Вытяжной шкаф защищает оператора и помещение — воздух идёт внутрь и уходит в вытяжку или через фильтр. Ламинарный шкаф защищает образец — очищенный воздух дует из камеры наружу, на оператора. Бокс микробиологической безопасности защищает обоих сразу. Подмена опасна в обе стороны: работа с растворителями в ламинаре выдувает пары в лицо, а посев в вытяжном шкафу ловит из воздуха всё, что летит внутрь.
Полный разбор с движением воздуха, сравнительной таблицей и деревом решений — в статье «Вытяжной шкаф, ламинар или БМБ». Если речь о перчаточных портах и гермобоксах — это отдельная тема.
Как это называется: вытяжной шкаф, вытяжка, ШВ
Одно и то же оборудование в заявках, тендерах и на складе называют по-разному, и половина неудачных закупок начинается именно здесь. Разберём, что за каким названием стоит.
Вытяжной шкаф — название по ГОСТ Р 58513-2019. Это то, что нужно писать в техническом задании: любое другое слово в спецификации даёт поставщику повод предложить не то.
Вытяжка, вытяжка лабораторная — разговорный вариант. Беда в том, что «вытяжкой» называют и зонт над столом, и канал вентиляции, и вентилятор. Зонт не изолирует зону работы: он собирает то, что уже поднялось к потолку, и оператор всё это вдыхает первым. Если в заявке написано «вытяжка», первым делом уточняют, шкаф имеется в виду или зонт.
Химический шкаф, шкаф для химии — по назначению. Формально не ошибка, но так же называют шкафы для хранения реактивов, у которых задача обратная: не отводить воздух, а удерживать пары внутри закрытого объёма.
ШВ, ШВМ, ШВП, ЛК, ЛАБ-PRO — шифры лабораторной мебели из каталогов, которые до сих пор ходят по рукам в виде сканов. Шифр говорит о габарите и комплектации конкретного старого каталога, а не о типе оборудования; подобрать современный аналог по такому шифру можно, и этому посвящена отдельная статья.
Шкаф вытяжной лабораторный — канцелярская форма для тендерной документации и бухгалтерского учёта. В этой формулировке оборудование ставят на баланс, и код ОКОФ у него свой.
fume hood — в импортной документации и паспортах. Встречается в переводных инструкциях, на схемах вентиляции и в маркировке фильтров.
Отдельно: бокс — это уже не вытяжной шкаф. Боксы абактериальной воздушной среды, перчаточные боксы и боксы микробиологической безопасности решают другие задачи и в спецификации с вытяжным шкафом не взаимозаменяемы.
Типы вытяжных шкафов в каталоге Kadamm
В каталоге Kadamm представлены вытяжные шкафы под все основные сценарии лабораторной работы:
Где применяются вытяжные шкафы
- Химические лаборатории — синтез, анализ, подготовка проб с летучими реагентами
- Аналитические лаборатории — пробоподготовка для масс-спектрометрии (ICP-MS, AAS), спектроскопии
- Биохимические лаборатории — работа с фенолом, хлороформом, формалином в исследовательских целях
- Гистологические лаборатории — фиксация в формалине, окраска срезов с применением ксилола
- Фармацевтические производства — подготовка субстанций, контроль качества
- Полупроводниковая промышленность — травление пластин в кислотах (требует кислотостойкого исполнения)
- Школьные и учебные лаборатории — проведение демонстрационных опытов с выделением газов
- Лаборатории по контролю окружающей среды — пробоподготовка проб воды, воздуха, почв
- Криминалистические лаборатории — работа с образцами с применением различных реактивов
Какие реактивы требуют вытяжного шкафа
Правило простое: шкаф нужен всюду, где вещество уходит в воздух быстрее, чем его успевает разбавить общеобменная вентиляция. На практике это четыре группы — галогены и ядовитые газы, концентрированные кислоты при нагревании, летучие органические растворители, фиксаторы гистологии. Пятая группа — всё, что пахнет: порог восприятия запаха у многих веществ лежит ниже предельно допустимой концентрации, и «уже воняет» не означает «уже опасно», но сигналом служит.
Пореактивный разбор с концентрациями и режимами — в статье о реактивах и опытах. Для сильных и дымящих кислот отдельно разобрано, когда металлический корпус не подходит.
Типоразмеры: от чего отталкиваться
Ширина шкафа выбирается не по площади лаборатории, а по тому, что должно встать внутрь целиком: штатив с колбой, роторный испаритель, установка в сборе. Ходовые типоразмеры — 900, 1200, 1500 и 1800 мм; проходные исполнения высотой до 2400 мм берут оборудование в рост человека. Глубина и высота проёма при этом важнее ширины: именно они решают, дотянется ли оператор до задней стенки, не заводя голову в камеру.
Разбор по каждому типоразмеру с примерами загрузки — в статье о размерах вытяжных шкафов. Про мойку, кран и слив внутри камеры — отдельная статья.
Что уточнить до покупки
Восемь вопросов, которые дешевле задать до счёта, чем после монтажа. По каждому в каталоге есть подробный разбор — ссылка в третьей колонке.
| Что уточнить | Почему это важно | Где разобрано |
|---|---|---|
| Есть ли в здании вытяжная вентиляция и какой у неё запас | Определяет весь выбор: без канала остаётся автономное исполнение с фильтром | С отводом или автономный |
| С какими веществами и в какой концентрации работают | Задаёт материал корпуса и столешницы и тип фильтра | Когда нужен PP-корпус |
| Что должно вставать внутрь целиком | Ширина, глубина и высота проёма выбираются по оборудованию, а не по комнате | Размеры вытяжных шкафов |
| Нужны ли вода, слив и газ в рабочей зоне | Подводку закладывают до монтажа: после установки это переделка | Шкаф с мойкой и водой |
| Чем контролируется скорость в проёме | Норматив 0,5 м/с надо не только обеспечить, но и уметь показать проверяющему | Скорость потока и её контроль |
| Сколько стоит год эксплуатации | У автономных шкафов основная статья расходов — сменные фильтры | Ресурс и замена угольного фильтра |
| Кто и по какому регламенту будет работать в шкафу | Инструкция и журнал нужны с первого дня, а не после проверки | Правила работы в вытяжном шкафу |
| Как оборудование встанет на учёт | Код ОКОФ и амортизационная группа нужны бухгалтерии до оплаты счёта | ОКОФ и амортизационная группа |
Если работа учебная, у школьного кабинета свои требования по нормативам, габаритам и обзору — они собраны в отдельной статье. Полный перечень серий с фильтрами по типу отвода и ширине — в разделе вытяжных шкафов.
Нормативная база
Вытяжной шкаф, требования к которому спрашивают чаще всего, регулируется не одним документом. Требования к вытяжным шкафам в лаборатории складываются из двух слоёв: что должно уметь само изделие и как с ним обязаны обращаться. Если нужен один документ на изделие — это ГОСТ: вытяжные шкафы лабораторные описаны в ГОСТ Р 58513-2019, а методы испытаний — в ГОСТ Р ЕН 14175, шкафы вытяжные лабораторные.
- EN 14175 — европейский стандарт на вытяжные шкафы (действует в РФ как общепризнанный)
- ГОСТ Р 58513-2019 — шкафы лабораторные вытяжные, общие технические условия
- ПОТ Р М-026-2003 — межотраслевые правила по охране труда при химических работах
- СанПиН 2.1.3.2630-10 — санитарно-эпидемиологические требования к медицинским организациям
- ГОСТ 12.1.005-88 — общие санитарно-гигиенические требования к воздуху рабочей зоны
Проверяющего при этом интересует не список стандартов, а паспорт вытяжного шкафа: в нём указаны расход, скорость в проёме и срок службы, и именно на него ссылаются при вводе в эксплуатацию и при постановке на учёт. Расчёт вытяжного шкафа под конкретное помещение делают по расходу воздуха и по запасу общеобменной системы — цифры из паспорта в этот расчёт и подставляют.
