Почему «шкаф 1200» — это не 1200 мм рабочей зоны
Цифра в названии типоразмера обозначает ширину корпуса. Внутри от неё отнимаются боковые стенки, каналы воздуховода и обвязка. Сколько именно отнимается — зависит от конструкции серии, и разброс большой.
| Серия и корпус | Ширина рабочей зоны | Разница |
|---|---|---|
| Корпус 1040 мм у ВШ-ДМ | 820 мм | 220 мм |
| Корпус 1000 мм у ВШ-ДБ | 790 мм | 210 мм |
| Корпус 1100 мм у ВШ-ДБУ | 980 мм | 120 мм |
| Корпус 1000 мм у ВШ-БД | 910 мм | 90 мм |
| Корпус 700 мм у ВШ-БД-ПП | 680 мм | 20 мм |
Полная таблица габаритов по сериям
Все размеры — из технических характеристик карточек. «Зона» — внутреннее рабочее пространство, «проём» — максимальная высота открытия фронтального окна.
| Серия | Ширина корпуса | Ширина зоны | Глубина зоны | Высота зоны | Проём окна | Высота корпуса | Карточка |
|---|---|---|---|---|---|---|---|
| ВШ-ДМ | 1040–1840 | 820–1620 | 670 | 730 | 520 | 2200 | Открыть |
| ВШ-ДБ | 1000–1800 | 790–1590 | 600 | 870 | 750 | 2515 | Открыть |
| ВШ-ДБ700 | 700 | 640 | 550 | 700 | 660 | 1150 | Открыть |
| ВШ-ДБУ | 1100–1800 | 980–1680 | 660 | 847 | 490 | 1260 | Открыть |

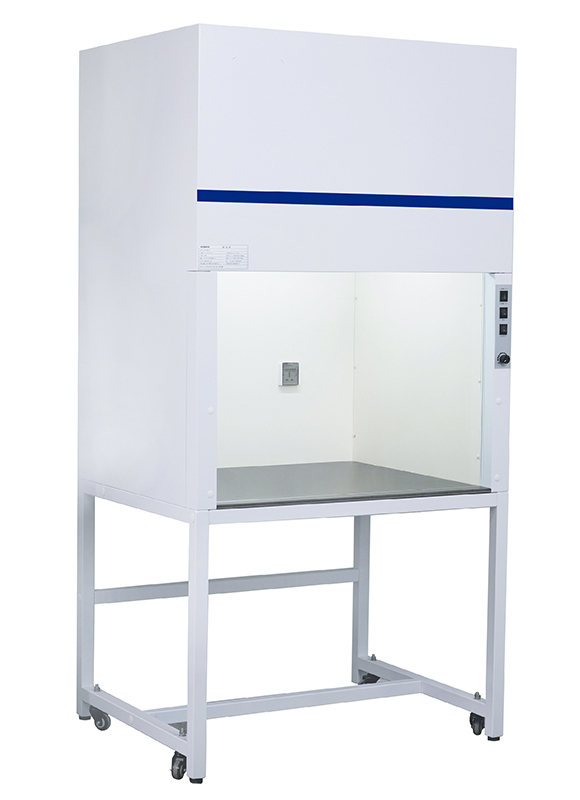

| ВШ-ДБЛ | 1000–1800 | 840–1640 | 650 | 850 | 700 | 2450 | Открыть |
| ВШ-ДБ С/СК | 1200–1500 | 990–1290 | 605 | 900 | 500 | 2550 | Открыть |
| ВШ-БД | 1000–1800 | 910–1710 | 690–740 | 700–740 | 650 | 2120–2140 | Открыть |
| ВШ-БД-ПП | 700–1500 | 680–1480 | 606 | 688 | 640 | 1100 | Открыть |
| ВШ-БД-Т | 800–1600 | 780–1580 | 540–570 | 775 | 650 | 1100–1800 | Открыть |
| ВШ-МН | 580 | 480 | 340 | 370 | 310 | 700 | Открыть |
| ВШ-ПП | 1047–1847 | 787–1587 | 560 | 700 | 740 | 2450 | Открыть |
| ВШ-ПП-Г | 1000–1800 | 880–1710 | 730 | 745 | 520 | 2450 | Открыть |
| ВШ-ПП-Ф | 1047–1847 | 787–1587 | 500 | 700 | 740 | 2450 | Открыть |
| ВШ-ПП-С | 900–1800 | 700–1600 | 750 | 750 | 520 | 2450 | Открыть |
| ВШ-ВИ | 1200–1800 | 980–1580 | 550 | 1670 | 1300 | 2250 | Открыть |
Четыре ходовых типоразмера
Шкаф вытяжной 900 мм и уже. Один оператор, точечные операции: отбор проб, работа с одной колбой, подготовка небольших навесок. Сюда попадают настольные исполнения — ВШ-МН с корпусом 580×460×700 мм и ВШ-ДБ700 с корпусом 700×620×1150 мм.
Вытяжной шкаф 1200 мм и весь диапазон 1000–1200. Самый востребованный размер и самый частый запрос. Рабочая зона 790–1180 мм в зависимости от серии — это оператор со штативом, нагревательной плиткой и посудой одновременно.
Вытяжной шкаф 1500. Два рабочих места рядом или одна развёрнутая установка: перегонка, титрование с несколькими подставками, крупная посуда. В спецификациях этот размер пишут и как «шкаф вытяжной 1500 мм», и как «шкаф вытяжной лабораторный 1500» — речь об одном и том же типоразмере.
Шкаф вытяжной 1800. Работа вдвоём или стационарная установка, которая постоянно стоит внутри. Максимальный типоразмер в большинстве серий.
Больше 1800 мм. Серийного шкафа на 2000 мм в каталоге нет: 1800 мм рабочей ширины — потолок линейки, внешняя ширина корпуса при этом 1840 мм. Если по планировке нужен фронт шире, задачу решают двумя шкафами в ряд или проходным ВШ-ВИ, у которого при той же ширине проём поднимается до 1300 мм и внутрь заходит оператор.
Проём окна: параметр, о котором забывают
Проём — это максимальная высота, на которую поднимается фронтальное стекло. В заявках его часто называют экраном: подъёмный экран вытяжного шкафа и фронтальное стекло — одно и то же. Он определяет две вещи: что физически получится занести внутрь и на какой высоте придётся работать руками.
Разброс по каталогу огромный: 310 мм у настольного ВШ-МН, 490–520 мм у ВШ-ДБУ, ВШ-ДМ, ВШ-ПП-Г, 650–750 мм у ВШ-БД, ВШ-ДБЛ, ВШ-ДБ и 1300 мм у проходного ВШ-ВИ, куда оператор заходит внутрь для сборки установки.
Глубина рабочей зоны
Второй размер после ширины, и он сильнее влияет на удобство, чем кажется. В каталоге глубина зоны идёт от 340 мм у настольного исполнения до 750 мм у ВШ-ПП-С. У большинства напольных серий она в диапазоне 600–690 мм.
Отдельно стоит ВШ-ПП-Г с рабочей зоной глубиной 730 мм: серия сделана именно под крупную посуду и установки, которые в стандартную глубину не помещаются. Если в шкаф встают колбы большого объёма или аппарат Сокслета, глубину надо проверять наравне с шириной.
Высота корпуса: потолок и дверные проёмы
Про этот размер вспоминают, когда шкаф уже приехал. Напольные серии с отводом высокие: 2140–2200 мм у ВШ-БД, ВШ-ДМ, 2450–2515 мм у ВШ-ДБЛ, ВШ-ПП, ВШ-ДБ, до 2550 мм у ВШ-ДБ С/СК.
К этому добавляется упаковка: у проходного ВШ-ВИ короб имеет высоту 2450 мм при корпусе 2250 мм. Перед заказом стоит проверить не только потолок в лаборатории, но и высоту дверных проёмов по всему маршруту заноса, включая лифт.
Низкие исполнения есть: ВШ-ДБУ в варианте на стол имеет корпус высотой 1260 мм, ВШ-БД-Т — 1100 мм, ВШ-БД-ПП — 1100 мм.
Как посчитать нужную ширину
Порядок, который снимает большинство ошибок:
| Шаг | Что сделать | Почему |
|---|---|---|
| 1 | Выписать габариты оборудования, которое встанет внутрь | Плитка, штатив, ротор, водяная баня — всё, что будет стоять одновременно |
| 2 | Сложить ширины и прибавить по 100–150 мм между приборами | Нужен доступ руками, а не плотная укладка |
| 3 | Сравнить с колонкой «ширина зоны», а не с названием типоразмера | Разница между корпусом и зоной доходит до 220 мм |
| 4 | Проверить высоту самого крупного прибора против проёма окна | Проём в каталоге идёт от 310 до 1300 мм |
| 5 | Проверить глубину зоны и высоту корпуса | Глубина 340–750 мм, высота корпуса до 2550 мм плюс упаковка |
Что растёт вместе с шириной
Типоразмер тянет за собой ещё три параметра, и их полезно увидеть заранее.
| Параметр у ВШ-ДМ | 1000 мм | 1200 мм | 1500 мм | 1800 мм |
|---|---|---|---|---|
| Производительность отсоса | 590 м³/ч | 730 м³/ч | 950 м³/ч | 1170 м³/ч |
| Потребляемая мощность | 400 Вт | 400 Вт | 500 Вт | 500 Вт |
| Масса брутто | 286 кг | 317 кг | 350 кг | 400 кг |
Производительность отсоса — это то, что шкаф должен отдать в вытяжную систему здания. Разница между 1000 и 1800 мм почти двукратная, и вентиляция здания должна такой расход принять. Если проектная мощность вытяжки ограничена, это аргумент против самого широкого типоразмера, даже когда место позволяет.
Воздуховод в комплекте у серий с отводом идёт диаметром 300 мм и длиной 5 м; у полипропиленовых исполнений — 250 мм и 4,3 м. Диаметр патрубка стоит сверить с существующим каналом заранее.
У автономных серий картина другая: у ВШ-БД производительность идёт от 136 до 547 м³/ч — заметно ниже, потому что воздух не выбрасывается наружу, а прогоняется через фильтр и возвращается в помещение.
Пять ошибок при выборе размера
Считать по цифре в названии. Она про корпус. Рабочая зона меньше на 20–220 мм в зависимости от серии.
Забыть про проём окна. Ширина подобрана, а прибор не проходит по высоте загрузки. Проём в каталоге от 310 до 1300 мм.
Не проверить высоту корпуса и маршрут заноса. До 2550 мм плюс упаковка — при потолке 2,5 м подходят не все серии.
Взять максимальную ширину «на вырост», не посмотрев на вентиляцию. Шкаф 1800 мм требует от системы почти вдвое большего расхода, чем 1000 мм.
Игнорировать глубину. Стандартные 600–690 мм подходят не всегда: под крупную посуду есть исполнения с зоной 730 и 750 мм.
Настольный или напольный

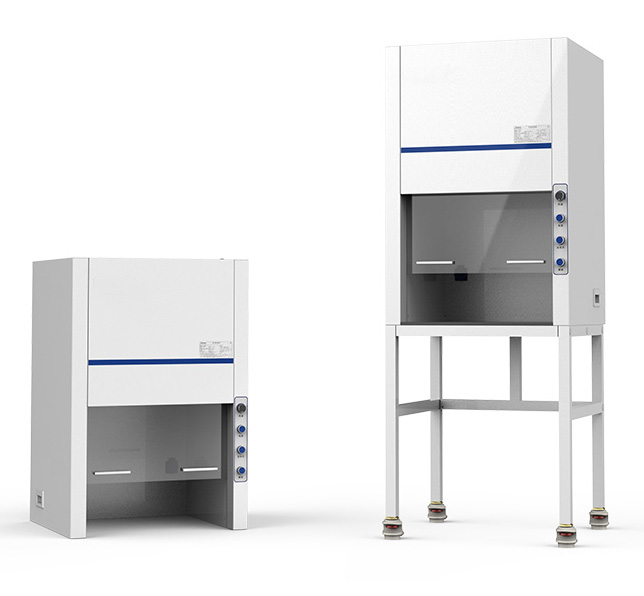

Настольные исполнения выигрывают там, где место уже занято лабораторной мебелью и менять её не планируют. ВШ-ДБ700 весит 115 кг брутто, ВШ-МН — 41 кг, и оба ставятся на существующий стол. Плата за компактность — рабочая зона: 640×550×700 мм у первого и 480×340×370 мм у второго.

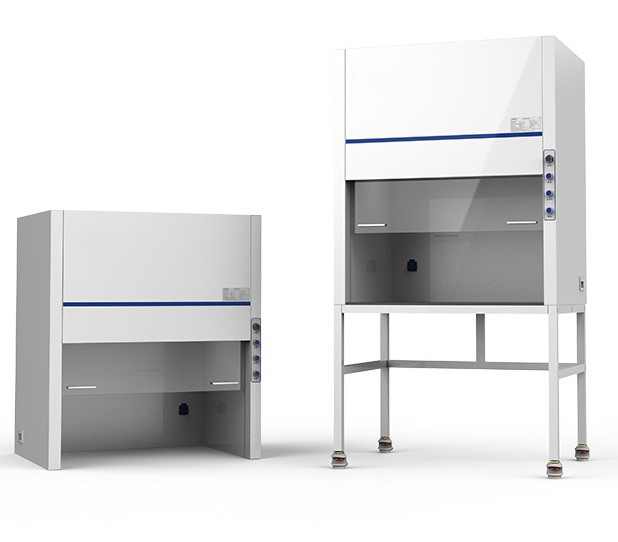

Отдельно стоит ВШ-ДБУ: серия поставляется в двух вариантах — на стол или на каркасную подставку, выбор делается при заказе. Это удобно, когда решение по расстановке принимается позже закупки.
Напольные серии дают полноценную зону, но требуют места и несущей способности пола: масса брутто у них от 226 до 410 кг.
Модели в каталоге
Полная таблица по всем 15 сериям — выше; характеристики конкретных моделей и выбор типоразмера — в карточках, там же ВШ-ДМ, ВШ-ДБ, ВШ-ДБ С/СК, ВШ-БД, ВШ-БД-ПП, ВШ-БД-Т, ВШ-ПП, ВШ-ПП-Ф, ВШ-ПП-С.
