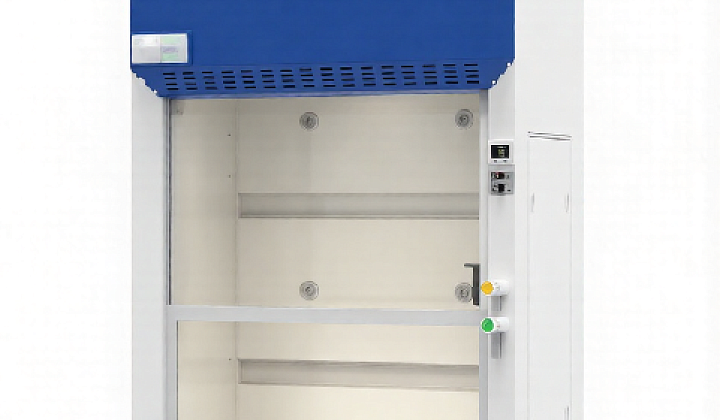

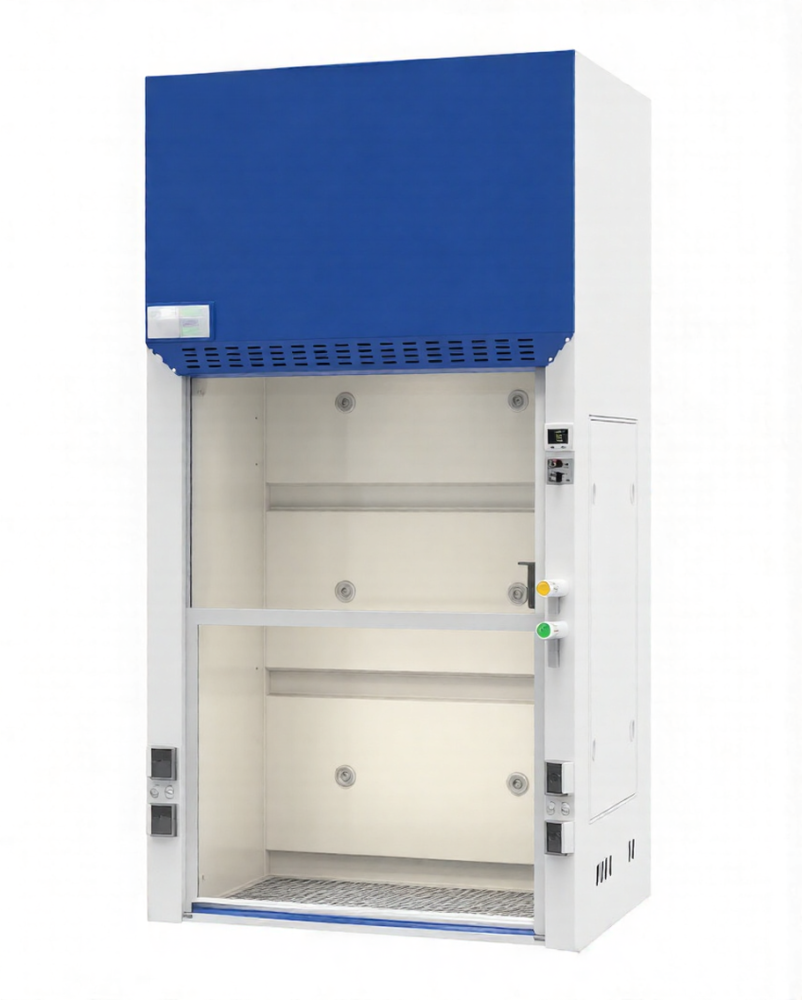

Kadamm ВШ-ВИ — Вытяжной шкаф проходного типа

Проходной тип (walk-in в зарубежной терминологии) означает, что фронтальное стекло шкафа поднимается настолько высоко (1300 мм в серии ВШ-ВИ), что оператор может физически войти внутрь рабочей зоны — для сборки высокой установки, замены крупных колб, обслуживания стеклянной сборки, отбора проб из верхних приёмников. Высота рабочей зоны в 1670 мм — это в 2.2–2.3 раза больше, чем у стандартного вытяжного шкафа с мотор-стеклом.

Обычный вытяжной шкаф (ВШ-ДМ, ВШ-ДБ) имеет рабочую высоту 730–750 мм — оператор работает снаружи, просунув руки через открытое окно. Для перегонных установок высотой 1.5 м это физически невозможно — шкаф проходного типа решает именно эту задачу.

Три причины. Во-первых, **шум**: встроенный вентилятор такой производительности (1150–1850 м³/ч) создал бы уровень шума 70–75 дБ(А) в лаборатории, что превышает санитарные нормы для рабочих мест (≤80 дБ по СанПиН, но для постоянной работы комфортно ≤65 дБ). Внешний вентилятор позволяет снизить уровень до ≤62 дБ(А) в помещении.

Во-вторых, **коллективная вентиляция**: один мощный внешний вентилятор может обслуживать несколько шкафов — это решение применяется в больших лабораториях с несколькими вытяжными точками.

В-третьих, **обслуживание и замена**: внешний вентилятор не требует остановки работы в лаборатории для ремонта, снижается риск утечки загрязнённого воздуха через корпус вентилятора в помещение.

Габариты, внутренний объём, производительность отсоса (1500 м³/ч) и все ключевые функциональные характеристики у обеих моделей идентичны. Отличается только мощность вентилятора: 500 Вт у ВШ-ВИ1500-ББ и 600 Вт у ВШ-ВИ1500-ЛБ.

Повышенная мощность 600 Вт у модели -ЛБ обеспечивает больший резерв по перепаду давления в длинных или сложных воздуховодных трассах (длина воздуховода более 5 м, наличие нескольких колен, решёток и клапанов на пути потока). Базовая версия 500 Вт достаточна для большинства типовых инсталляций с прямым отводом длиной до 5 м без значительных сопротивлений. Если в вашем объекте длинная или сложная воздуховодная трасса — выбирайте модель -ЛБ.

Высота потолка: минимум 2.4 м (корпус шкафа 2.25 м + 150 мм на монтажный зазор и прокладку воздуховода). Оптимально 2.7 м и выше.

Ширина прохода к месту установки: не менее 900 мм (ширина корпуса ~800 мм плюс запас). Двери в лаборатории должны проходить эту ширину.

Вытяжной канал: круглый или квадратный эквивалент Ø300 мм, ведущий к месту установки внешнего вентилятора (обычно крыша здания или техническое помещение). Диаметр 250 мм допустим, но только для модели 1200 мм — для более мощных моделей скорость в канале окажется слишком высокой.

Электропитание: 220 В, 50 Гц, однофазное (встроенные компоненты) плюс подводка к внешнему вентилятору. Рекомендуемое сечение кабеля — 2.5 мм² для 1200/1500 и 4 мм² для 1800.

Корпус шкафа в сборе, фронтальное закалённое стекло с ручным подъёмом и противовесом, рабочая поверхность и задняя стенка из фенольного компаунд-ламината, светодиодные лампы освещения (установлены), водопроводный и газовый краны с дистанционным управлением клапана, ПП-раковина для слива реактивов, 4 влагозащищённые розетки IP54 в рабочей зоне, воздуховод ПВХ диаметром 300 мм длиной 4.3–5 м с хомутами.

Внешний центробежный вентилятор поставляется как отдельный компонент — его устанавливает монтажная организация заказчика или наши партнёры-монтажники.

Паспорт изделия, руководство по эксплуатации, сертификат заводских испытаний.

Да, серия ВШ-ВИ работает только с подключением к системе общеобменной вытяжной вентиляции здания или к отдельному вытяжному воздуховоду с выбросом наружу. В комплекте поставляется воздуховод ПВХ (диаметр и длина — см. ТТХ), но требуется наличие соответствующего вытяжного канала в помещении.

Если вытяжной системы нет или её установка нецелесообразна — рассмотрите серию ВШ-БД (без отвода) с угольной или HEPA-фильтрацией или компактный настольный ВШ-МН. Но шкафы без отвода подходят только для паров, которые эффективно задерживаются фильтром; для работы с большими объёмами летучих растворителей подходят только вытяжные шкафы с отводом.

Для поставки на территорию Российской Федерации и ЕАЭС на все модели серии ВШ-ВИ оформлены декларации соответствия техническим регламентам Таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Производство дополнительно сертифицировано по международным стандартам: ISO 9001 (менеджмент качества), ISO 14001 (экологический менеджмент) и CE (соответствие европейским директивам безопасности).
