В чём проблема обычного ламинара при работе с кислотами

Корпус стандартного ламинара изготавливается из:

  • Нержавеющая сталь AISI 304 или AISI 316L — основной материал в большинстве моделей. Стойка к большинству химикатов, но не ко всем.
  • Холоднокатаная сталь с эпоксидным или порошковым покрытием — экономичный вариант. Покрытие со временем повреждается.
  • Алюминий с анодированным покрытием — в некоторых старых моделях, постепенно вытесняется нержавейкой.

Эти материалы хорошо работают в типовых лабораторных задачах: культура клеток, ПЦР, иммунология, работа со стандартными буферами pH 4–9, аптечное приготовление инъекций. Но при работе с агрессивными средами начинаются проблемы:

  • Точечная коррозия — нержавейка локально разрушается под воздействием паров HCl, HNO₃, особенно в местах сварки и креплений
  • Сквозная коррозия — через 1–2 года в углах рабочей зоны появляются точечные отверстия
  • Эмиссия частиц металлов в стерильную зону — критично для микроэлектроники и анализа следовых концентраций
  • Образование взрывоопасных перхлоратов при контакте паров HClO₄ с органическими покрытиями (эпоксидной краской, резиновыми уплотнителями)
  • Полное разрушение поверхности при работе с HF — фтороводород разрушает не только нержавейку, но и стекло, керамику

В критичных применениях (полупроводниковое производство, особо чистые реактивы для ICP-MS) даже малая эмиссия частиц металлов из стенок ламинара становится источником фоновой контаминации. Например, при производстве микросхем 28 нм и тоньше один атом железа в чипе может быть фатальным дефектом. Для таких задач PP-корпус — не «улучшение», а единственное возможное решение.

Что такое PP-корпус и почему он стойкий

Полипропилен (PP) — термопластичный полимер с уникальной химической стойкостью. Это тот же материал, что используется в кислотостойких вытяжных шкафах (модель ВШ-ПП), но применённый в стерильном исполнении ламинара.

Свойства PP, важные для ламинара

  • Полная инертность к кислотам — HCl, HNO₃, H₂SO₄ (до 70 %), HF (даже концентрированной), HClO₄ во всех концентрациях
  • Стойкость к щелочам — не разрушается NaOH, KOH, NH₃ в любых концентрациях
  • Гладкая непористая поверхность — легко моется, не накапливает загрязнений, оптимальна для стерильных работ
  • Не эмитирует частиц металлов — критично для микроэлектроники и аналитики следовых концентраций
  • Не образует взрывоопасных производных с перхлоратами в отличие от эпоксидных покрытий
  • Электрическая изоляция — снижает риск статических разрядов, вызывающих привлечение пылевых частиц
  • Стабильный размер при перепадах температуры — не растрескивается, не деформируется

Конструктивные особенности кислотостойкого ламинара

Ламинар ЛАМ-ПП имеет полностью полипропиленовое исполнение всех элементов, контактирующих со стерильной зоной и парами реактивов:

  • Внутренние стенки и потолок — PP толщиной 8–12 мм
  • Рабочая поверхность — PP с упрочнённой структурой
  • Корпус HEPA-фильтра — PP (специальное исполнение фильтра без металлических элементов)
  • Воздуховодные каналы — PP
  • Сварные швы — термосварка PP-поверхностей без органических уплотнителей
  • Внешний корпус — нержавеющая сталь или сталь с порошковым покрытием (контакта с агрессивной средой нет)
  • Освещение и электрика — вне рабочей зоны или с PP-герметизацией
  • Уплотнения — из материалов, стойких к кислотам: PTFE (тефлон), Viton, перфторэластомеры

Когда необходим PP-корпус ламинара

1. Полупроводниковое производство

Это основное применение кислотостойких ламинаров. В производстве микросхем используются процессы:

  • Травление кремниевых пластин в HF, плавиковой кислоте
  • Очистка пластин в смесях HCl/HNO₃
  • Электрохимическое осаждение металлов в кислых ваннах
  • Подготовка особо чистых реактивов для литографии

Все эти процессы требуют стерильности (защиты от пылевых частиц, которые становятся дефектами на пластинах) и одновременно работы с агрессивными кислотами. Только PP-корпус обеспечивает оба требования.

2. Аналитическая химия со следовыми концентрациями

В анализе сверхнизких концентраций металлов (ppb, ppt) для ICP-MS, AAS, ICP-AES любые металлы из стенок шкафа становятся источником фоновой контаминации. PP — химически чистый материал без эмиссии тяжёлых металлов.

Применения:

  • Анализ следовых металлов в питьевой воде, воздухе, биообразцах
  • Производство реактивов особой чистоты (для медицины, фармы)
  • Анализ для метрологии и стандартизации
  • Геохимические анализы редкоземельных элементов

3. Производство реактивов особой чистоты

В фармацевтике и в исследовательских лабораториях нужны реактивы класса Trace metal grade, ULTREX, Suprapur с содержанием тяжёлых металлов менее 1 ppb. Их розлив, фасовка и контроль качества проводятся в кислотостойких ламинарах с PP-корпусом, чтобы исключить контаминацию из оборудования.

4. Микробиология с кислотными буферами

В части микробиологических работ применяются кислотные буферы для специфических задач:

  • Селективные среды для ацидофильных микроорганизмов
  • Кислотный гидролиз белков для аналитики
  • Работа с реакционноспособными ферментами при низких pH

Если работа с такими буферами регулярная и предполагает их розлив или приготовление в стерильных условиях, кислотостойкий ламинар продлевает срок службы оборудования в разы.

5. Биохимия с агрессивными ингредиентами

Длительная работа с буферами при низких pH (pH 1–2) или высоких pH (pH 12–14) в значимых объёмах. Применения:

  • Денатурирующие гели с гуанидинхлоридом
  • Очистка белков с использованием кислотного гидролиза
  • Анализ аминокислот с кислотным гидролизом
  • Электрохимические работы с агрессивными электролитами

Когда PP-корпус не нужен

Не во всех применениях ламинара нужен PP-корпус. В следующих случаях обычный ламинар справляется и обходится дешевле:

  • Стандартная микробиология с буферами pH 4–9 без агрессивных ингредиентов
  • Культура клеток — среды для культуры клеток имеют pH около 7,2–7,4, не агрессивны
  • ПЦР — работа со стандартными буферами и микролитровыми объёмами
  • Иммунология — работа с антителами и стерильными реагентами
  • Аптечное приготовление инъекций (физраствор, глюкоза, антибиотики)
  • Подготовка ампул и фасовка стерильных растворов
  • Биотехнология — ферментация, культивирование микроорганизмов
  • Работа со стерильной посудой и буферными растворами

PP-корпус — это специализированное решение для конкретных применений, не «улучшенный обычный ламинар». Для большинства лабораторий он избыточен. Стоимость PP-ламинара примерно на 60–100 % выше обычного нержавеющего, и эта переплата окупается только при регулярной работе с агрессивными средами.

Сравнение PP-ламинара с обычным

ПараметрОбычный ламинар (нержавейка)Кислотостойкий ламинар (PP)
Стойкость к нейтральным буферамОтличнаяОтличная
Стойкость к разбавленным кислотамХорошаяОтличная
Стойкость к концентрированной HCl, HNO₃УдовлетворительнаяОтличная
Стойкость к HFПлохаяОтличная
Стойкость к HClO₄Плохая (взрывоопасно)Отличная
Эмиссия частиц металлов в стерильную зонуНизкая, но естьНет
Тепловая стойкостьДо 250 °CДо 80 °C
Механическая прочностьВысокаяСредняя
Стерилизация УФ-лампойСовместимоСовместимо
Стерилизация спиртомСовместимоСовместимо
СтоимостьБазоваяВ 1,6–2,0 раза выше
Долговечность при работе с агрессивами2–5 лет10+ лет

Чем PP-ламинар отличается от вытяжного шкафа с PP-корпусом

В каталоге Kadamm есть и кислотостойкий ламинар (ЛАМ-ПП), и кислотостойкий вытяжной шкаф (ВШ-ПП). Оба имеют PP-корпус, но решают разные задачи:

ПараметрЛаминар ЛАМ-ППВытяжной шкаф ВШ-ПП
Главная задачаЗащита образца + работа с кислотамиЗащита оператора от паров кислот
Направление потокаИз шкафа на образец (стерильный)В шкаф (отвод наружу)
HEPA-фильтрацияДа, нагнетательный H14Нет
Подключение к вытяжке зданияНе требуетсяОбязательно
ПрименениеСтерильные работы с кислотамиХимия с агрессивными кислотами без требований стерильности
Типичные задачиПолупроводники, аналитика следовых металловРазложение проб для ICP-MS, кислотные процессы

Простое правило: если нужна стерильность + работа с кислотами — ЛАМ-ПП. Если нужна защита от паров кислот без требования стерильности — ВШ-ПП. Для смежных задач можно комбинировать: вытяжной шкаф для подготовки реактивов, ламинар для финальной стерильной операции.

Особенности эксплуатации

Температурные ограничения

Полипропилен работает при температурах до 80–90 °C без деформации. Это означает, что в кислотостойком ламинаре можно работать с реактивами при умеренном нагреве (например, поддержание температуры культуры или растворов), но прямой контакт горячих поверхностей со стенками не допускается. Стерилизация горячим воздухом в PP-ламинаре не проводится — для таких задач нужен другой класс оборудования.

УФ-обеззараживание

УФ-лампа (254 нм) может использоваться для обеззараживания между работами — PP стоек к УФ-излучению на стандартных режимах (15–30 минут перед работой). Длительное непрерывное облучение (часами в сутки) может привести к старению PP — этого избегают.

Очистка и дезинфекция

PP легко моется водой и стандартными лабораторными дезинфектантами. Допустимо:

  • Спиртовые растворы (70 % этанол, 70 % изопропанол)
  • Слабые растворы хлора (до 1 % NaClO)
  • Перекись водорода (до 30 %)
  • Стандартные четвертично-аммониевые дезинфектанты
  • Растворы кислот и щелочей в любых концентрациях

Не рекомендуется применение ароматических растворителей в концентрированной форме (бензол, толуол) — PP относительно стоек, но при длительном контакте может набухать.

Замена HEPA-фильтра

В PP-ламинаре HEPA-фильтр имеет специальное исполнение без металлических элементов. При замене (раз в 5–7 лет) требуется аналогичный сменный фильтр — не подходит обычный HEPA от стандартных моделей. Замена выполняется сервисным инженером с обязательной аттестацией шкафа после установки.

Размеры и комплектация

Кислотостойкий ламинар выпускается в стандартных типоразмерах:

  • 900–1200 мм — компактные модели для малых рабочих мест
  • 1500 мм — стандартный размер для типовых задач
  • 1800 мм — для крупных производственных задач

Стандартная комплектация: HEPA-фильтр H14 в PP-исполнении, светодиодная подсветка с защитой от кислотных паров, УФ-лампа (опция) для обеззараживания, сенсорная панель управления (вне рабочей зоны), контроль скорости потока, аварийная сигнализация. Опции: дренажная система для смыва, дополнительные розетки в PP-герметизации, газовые подводы для инертной атмосферы.

Модель Kadamm ЛАМ-ПП

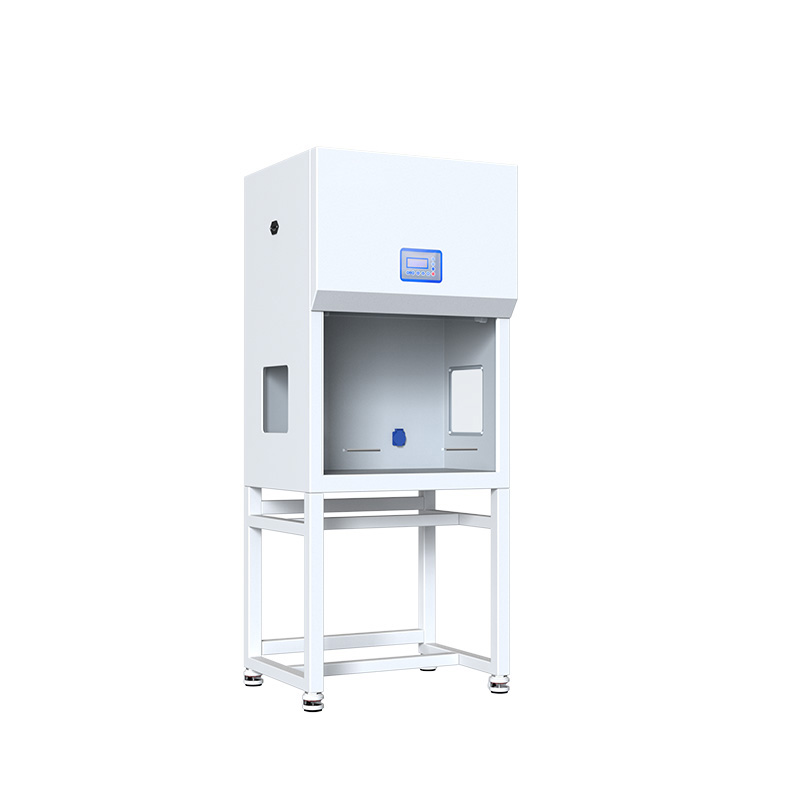

Kadamm ЛАМ-ПП
ЛАМ-ПП
ЛАМ-ПП
Кислотостойкий ламинар с PP-корпусом
Полностью полипропиленовое исполнение всех элементов, контактирующих со стерильной зоной и парами реактивов. Стойкость к концентрированным кислотам, включая HClO₄ и HF. Для полупроводникового производства, аналитики следовых металлов, биохимии с агрессивными буферами.
Смотреть модели

Если PP-корпус не нужен — альтернативы

Если в работе нет агрессивных кислот, обратите внимание на стандартные вертикальные модели Kadamm — они дешевле и подходят для большинства типовых задач:

Kadamm ЛАМ-ВП
ЛАМ-ВП
ЛАМ-ВП
Вертикальный, мощный 650–1250 Вт
Универсальное решение для культуры клеток, ПЦР, общелабораторных стерильных работ.
Смотреть модели
Kadamm ЛАМ-ВС
ЛАМ-ВС
ЛАМ-ВС
Вертикальный с 7″ экраном
Сенсорный экран для документирования протоколов и обучения.
Смотреть модели

Полный каталог — в разделе «Ламинарные шкафы». Для работы с кислотами без требования стерильности рассмотрите кислотостойкие вытяжные шкафы (модель ВШ-ПП).
