Принципиальное различие в одном предложении
Горизонтальный ламинар подаёт стерильный воздух из задней стенки на лицо оператора. Вертикальный — сверху вниз на образец и далее на пол. Из этого вытекают все остальные различия по применению, безопасности, удобству работы.
Горизонтальный ламинар
Конструкция
HEPA-фильтр H14 расположен в задней стенке шкафа. Вентилятор подаёт воздух из помещения через предфильтр, затем через HEPA в рабочую зону. Стерильный воздух проходит горизонтально от задней стенки до открытого фронта и выходит наружу — в направлении оператора.
Передняя часть шкафа — полностью открытый проём без стекла, или со стеклом небольшой высоты для механической защиты от случайных контактов. Скорость потока в плоскости проёма — 0,3–0,5 м/с.
Преимущества
- Самая высокая защита образца от частиц с одежды и дыхания оператора — стерильный поток «сдувает» всё в направлении оператора, не давая частицам осесть на образце
- Самая большая рабочая зона при тех же габаритах шкафа — нет потолочного фильтра, образец доступен сверху для работы руками без ограничений по высоте
- Удобство манипуляций — работа с открытыми ёмкостями (пробирками, чашками Петри) проводится в горизонтальной плоскости, что естественно для оператора
- Отсутствие зон рециркуляции у рук оператора — турбулентность от движения рук уносится потоком назад, а не остаётся локально над образцом
- Энергоэффективность — меньшая площадь фильтра при той же производительности, ниже сопротивление потоку
Ограничения
- Не подходит для работы с патогенными микроорганизмами — стерильный поток с патогенными аэрозолями идёт прямо на оператора. Это путь к производственным инфекциям.
- Не подходит для работы с летучими токсичными веществами — пары и аэрозоли уносятся к лицу оператора
- Не подходит для аэрозолеобразующих процессов — центрифугирование, активное пипетирование, гомогенизация без герметичных контейнеров
- Образец на руках оператора защищён хуже — пока оператор берёт пробирку и располагает её в потоке, частицы с рук могут осесть
Где применяется
- Подготовка ампул и флаконов — визуальный контроль стерильных растворов, упаковка
- Культура тканей растений — работа со стерильными питательными средами для растительных культур
- Сборка чистых компонентов — оптика, электроника, прецизионные приборы
- Подготовка стерильной посуды и буферов — розлив, фасовка
- Микологические работы с непатогенными грибами — пищевые культуры, грибы-продуценты
- Работа с промышленными заквасками — молочная, винная, пищевая промышленность
- Криминалистика — забор образцов для ДНК-анализа со стерильными ватными тампонами
Вертикальный ламинар
Конструкция
HEPA-фильтр H14 расположен в потолке шкафа. Вентилятор подаёт воздух через предфильтр и HEPA в рабочую зону сверху вниз. Стерильный воздух проходит вертикально через рабочую зону и выходит наружу через нижнюю переднюю кромку или через возвратные каналы по бокам.
Передняя часть шкафа — стекло, обычно опускается до 2/3 высоты для частичной защиты оператора. Скорость потока в рабочей зоне — 0,3–0,5 м/с.
Преимущества
- Универсальность — подходит для большинства стерильных работ, включая клеточные культуры, ПЦР, аптеки
- Частичная защита оператора — нисходящий поток уносит аэрозоли с образца вниз, а не на лицо
- Стандарт для культуры клеток — общепринятое решение в биотехнологических лабораториях
- Можно работать с малыми аэрозолями — пипетирование, разведение растворов
- Стекло защищает от случайных разбрызгиваний
- Подходит для PIVAS-аптек — стандартная конструкция для приготовления стерильных лекарственных форм
Ограничения
- Меньшая рабочая зона по высоте — ограничена потолочным фильтром, нельзя работать с высокими установками
- Турбулентность от рук оператора — движение рук в потоке создаёт локальные вихри, которые могут переносить частицы
- Зоны рециркуляции у задней стенки — в углах могут оставаться застойные зоны
- Защита оператора частичная — для работы с патогенами всё равно нужен полноценный БМБ
- Дороже горизонтального в той же ширине — больше площадь фильтра, сложнее конструкция
Где применяется
- Культура клеток — работа с непатогенными клеточными линиями (HeLa, HEK293, CHO и др.)
- Молекулярная биология и ПЦР — подготовка реакционной смеси без клинического материала
- Иммунология со стерильными реагентами — работа с антителами для ИФА
- Подготовка инъекционных растворов в аптеках — PIVAS (для специализированных задач — модель ЛАМ-ПИВ)
- Подготовка стерильных лекарственных форм в фармпроизводстве
- Бактериологические работы с непатогенными микроорганизмами и заквасками
- Биотехнология — ферментация, культивирование микроорганизмов-продуцентов
- Виварии SPF — работа со стерильными материалами для лабораторных животных
Сравнительная таблица
| Параметр | Горизонтальный | Вертикальный |
|---|---|---|
| Направление потока | От задней стенки на оператора | Сверху вниз |
| Защита образца | Очень высокая | Высокая |
| Защита оператора | Нет | Частичная |
| Работа с биоматериалом | Только непатогенный | Только непатогенный (для патогенов — БМБ) |
| Работа с клеточными культурами | Не рекомендуется | Стандарт |
| Работа с летучими химикатами | Запрещено | Запрещено |
| Подготовка ампул | Стандарт | Допустимо |
| Культура тканей растений | Стандарт | Допустимо |
| ПЦР-этап подготовки смеси | Не оптимально | Стандарт |
| PIVAS (аптеки) | Не подходит | Стандарт (модель ЛАМ-ПИВ) |
| Рабочая зона по высоте | Без ограничений | Ограничена потолочным фильтром |
| Стоимость (та же ширина) | Базовая | На 15–25 % выше |
| Энергопотребление | Базовое | На 10–20 % выше |
| Стандарт | ГОСТ Р ИСО 14644 | ГОСТ Р ИСО 14644 |
Дерево решений: какой ламинар выбрать
- В работе используется биологический материал?
- Да, патогенный (микобактерии, вирусы гепатита, ВИЧ, энтеробактерии-патогены) → нужен БМБ Класс II A2, не ламинар
- Да, непатогенный (клеточные линии, заквасочные культуры) → вертикальный ламинар
- Нет → перейти к пункту 2
- В работе используются летучие токсичные вещества (растворители, кислоты)?
- Да → нужен вытяжной шкаф, не ламинар (с отводом или автономный)
- Да + образец нужно защитить от загрязнений + работа с биоматериалом → БМБ Класса II B2
- Нет → перейти к пункту 3
- Какой профиль стерильных работ преобладает?
- Подготовка ампул, культура тканей растений, сборка чистых компонентов → горизонтальный (модели ЛАМ-ГП, ЛАМ-ГБ)
- Универсальные стерильные работы, культура клеток, ПЦР, иммунология → вертикальный (модели ЛАМ-ВП, ЛАМ-ВБ)
- Аптечные работы PIVAS → вертикальный аптечный ЛАМ-ПИВ (специализированная модель)
- Малые объёмы работы, ограниченное место → настольные модели (ЛАМ-ГН или ЛАМ-ВН)
Распространённые ошибки выбора
«Купим горизонтальный, он лучше защищает образец»
Горизонтальный действительно лучше защищает образец — но только в задачах, где нет аэрозолей с образца. Если работа предполагает пипетирование, разведение, центрифугирование (даже малое), активные манипуляции с биоматериалом — в горизонтальном ламинаре эти аэрозоли летят в лицо оператору. Для таких задач выбирают вертикальный, даже если защита образца чуть ниже.
«Купим вертикальный, он универсальный»
Вертикальный универсален в общем случае, но в специфических задачах хуже горизонтального. Например, для подготовки ампул в горизонтальном ламинаре защита образца значительно выше за счёт прямого встречного потока. Если основная задача — подготовка ампул или культура тканей растений, лучше специализированный горизонтальный.
«Будем работать с патогенами в ламинаре с осторожностью»
Категорически нет. Любой ламинар (горизонтальный или вертикальный) не защищает оператора от рабочего материала. При работе с патогенами это путь к производственным инфекциям. Для патогенов всегда нужен БМБ соответствующего класса.
«Возьмём двусторонний — будут работать сразу два оператора»
Двусторонние ламинары существуют, но это специализированное решение, не «двойная производительность». Они нужны, когда два оператора работают над одним процессом одновременно (например, передача стерильного материала между двумя зонами через ламинар) или когда нужна проходная зона. Если задача — просто увеличить пропускную способность лаборатории, дешевле и удобнее поставить два обычных ламинара.
Учебные и малые лаборатории
В небольших лабораториях, школах, учебных классах часто оптимальны настольные модели — компактные, не требующие много места:
- ЛАМ-ГН — настольный горизонтальный, для простых стерильных работ и обучения

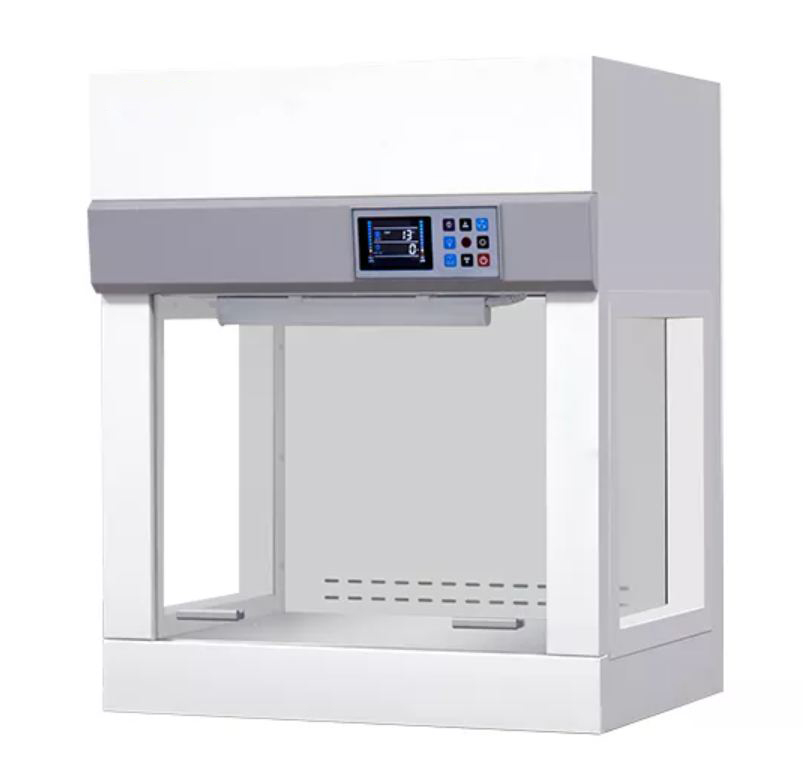

- ЛАМ-ВН — настольный вертикальный, для культуры клеток в небольших объёмах
Настольные модели проще в установке (нужна только розетка), занимают часть стандартного лабораторного стола, имеют упрощённое управление. По функциональности они полностью аналогичны напольным моделям той же категории.
Размеры и комплектация
Линейка Kadamm охватывает типоразмеры по ширине от 700 до 1800 мм:
- 700–900 мм — компактные модели для малых лабораторий и настольные исполнения
- 1200 мм — стандартный размер для типовых задач, оптимальный по соотношению цены и рабочей зоны
- 1500 мм — расширенная зона для работы с большим количеством материала
- 1800 мм — для крупных производственных задач, аптек, центральных лабораторий
Стандартная комплектация: HEPA-фильтр H14, светодиодная подсветка рабочей зоны, УФ-лампа (опция) для обеззараживания между работами, сенсорная панель управления, контроль скорости потока, аварийная сигнализация по потере потока.

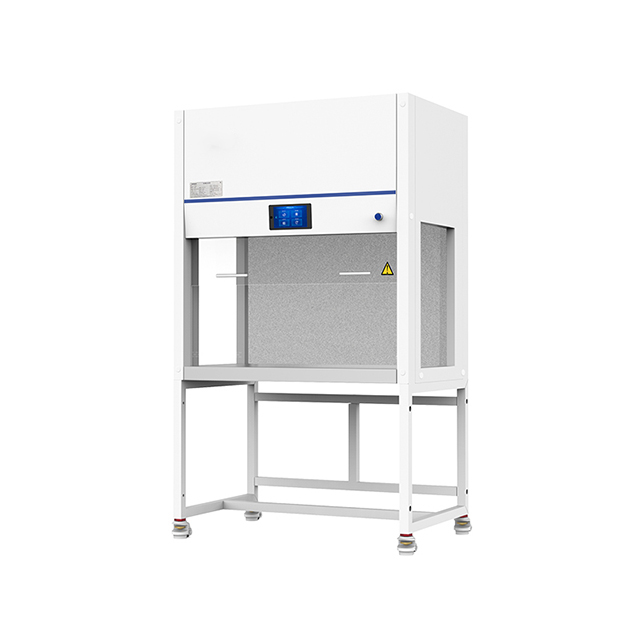

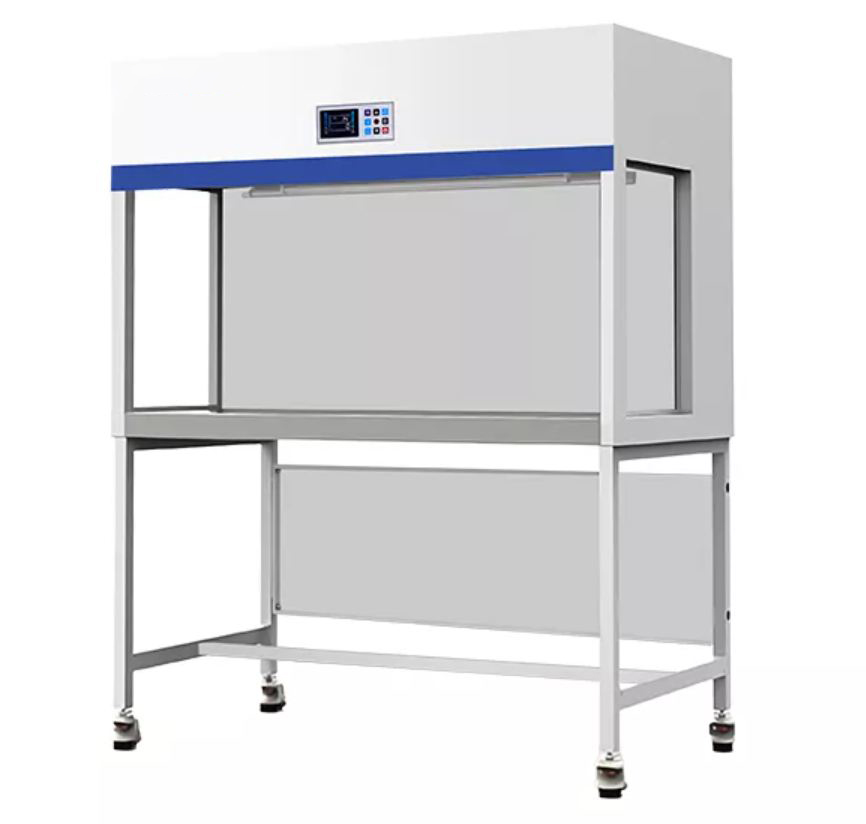

Горизонтальные модели Kadamm

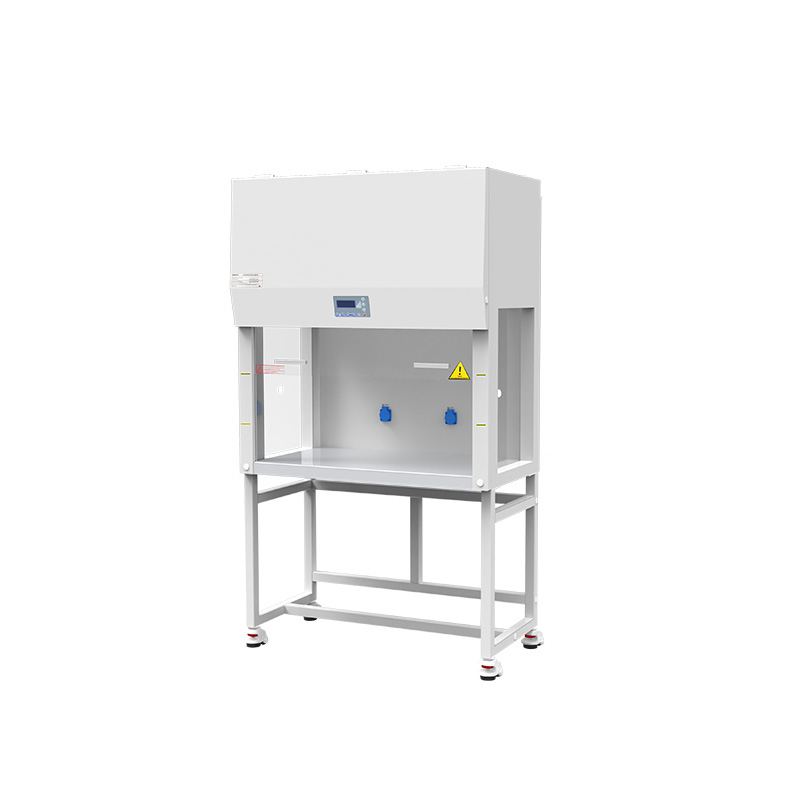

Вертикальные модели Kadamm
Полный каталог — в разделе «Ламинарные шкафы». Также доступны двусторонние и специализированные исполнения (ЛАМ-ВДП, ЛАМ-ВДБ, ЛАМ-ПП, ЛАМ-РЕЦ, ЛАМ-ПИВ, ПЦР).
