Что такое ламинарный шкаф и для каких задач он нужен

Ламинарный шкаф (ламинар, ламинарный бокс, бокс с ламинарным потоком) — шкаф для проведения работ в стерильной воздушной среде. В отличие от вытяжного шкафа, который защищает оператора от опасных паров, ламинар защищает образец от загрязнений из воздуха помещения. Стерильный воздух подаётся через HEPA-фильтр в рабочую зону, обеспечивая класс чистоты ISO 5 (GMP A). В статье разбираем устройство и принцип работы ламинара, основные типы (горизонтальный, вертикальный, двусторонний, специализированные), типичные задачи, отличия от вытяжного шкафа и БМБ. По ходу — все серии ламинаров Kadamm с фотографиями.

Если коротко

Ламинар защищает образец от загрязнений из воздуха помещения. Стерильный воздух подаётся через HEPA-фильтр H14 на рабочую зону, обеспечивая класс ISO 5 (GMP A).

Бывает двух основных типов: горизонтальный — поток идёт от задней стенки на оператора (для подготовки ампул, культуры тканей растений), и вертикальный — поток идёт сверху вниз (универсальное решение для культуры клеток, ПЦР, аптек).

Ламинар не защищает оператора от рабочего материала — для работы с патогенами или летучими токсичными веществами он не подходит. Нужны соответственно БМБ или вытяжной шкаф.

Зачем нужен ламинарный шкаф

В обычном воздухе помещения всегда присутствуют микрочастицы и микроорганизмы:

Кожные чешуйки человека (один человек выделяет около 10 миллионов микрочастиц в час)
Бактерии и споры грибов из дыхания, кашля, движения
Пыль с одежды, обуви, мебели
Волокна тканей, ворс
Промышленные аэрозоли, пыльца, продукты сгорания

В обычной комнате на 1 м³ воздуха приходится 10–100 миллионов частиц размером более 0,5 мкм. Для большинства лабораторных задач это безвредно, но при работе со стерильными материалами (культура клеток, приготовление инъекционных растворов, иммунологические работы со стерильными реагентами) даже одна попавшая в среду бактерия превращает многодневный эксперимент в брак.

Ламинарный шкаф решает эту проблему: стерильный воздух, прошедший через HEPA-фильтр H14, подаётся в рабочую зону постоянным однонаправленным (ламинарным) потоком. Все частицы крупнее 0,3 мкм задерживаются фильтром с эффективностью 99,995 %, и в рабочую зону поступает воздух класса ISO 5 / GMP A — не более 3500 частиц на 1 м³.

Как работает ламинар

Конструктивно ламинарный шкаф — это шкаф с открытым проёмом спереди, с системой фильтрации воздуха и встроенным вентилятором. Принцип работы:

Воздух из помещения забирается вентилятором через предварительный фильтр (для крупных частиц)
Затем проходит через основной HEPA-фильтр H14 — задерживается всё, включая микроорганизмы
Стерильный воздух подаётся в рабочую зону в виде однонаправленного потока
Поток «сдувает» любые частицы из рабочей зоны и предотвращает попадание новых

Однонаправленность потока (ламинарность) — ключевая особенность. В отличие от обычной вентиляции, где воздух движется хаотично с турбулентными вихрями, в ламинаре поток движется параллельными слоями со скоростью 0,3–0,5 м/с. Это исключает зоны застоя и создаёт надёжный защитный барьер вокруг образца.

Чем отличается от вытяжного шкафа и БМБ

Все три типа оборудования внешне похожи, но решают разные задачи:

Параметр	Ламинарный шкаф	Вытяжной шкаф	БМБ
Главная задача	Защита образца	Защита оператора	Защита оператора, образца и среды
Направление потока	Из шкафа на образец	В шкаф (от оператора)	Воздушный барьер на входе + поток сверху
HEPA-фильтрация	Один (нагнетательный)	Нет	Два (нагнетательный + вытяжной)
Класс чистоты в рабочей зоне	ISO 5 / GMP A	Не нормируется	ISO 5 / GMP A
Защита от патогенов	Нет	Нет	Да
Применение	Стерильные неинфекционные процессы	Химия, летучие вещества	Работа с патогенами

Ламинарный шкаф подходит для стерильных работ без патогенных микроорганизмов и без летучих токсичных веществ. Для работы с патогенами нужен БМБ, для работы с химикатами — вытяжной шкаф. Подробнее о различиях — в статье о сравнении трёх типов оборудования.

Где применяется ламинарный шкаф

Микробиология — пересев чистых культур (без патогенов), работа с заквасками для пищевой промышленности
Культура клеток — работа с клеточными линиями без вирусной инфекции, поддержание клеточных культур
Молекулярная биология и ПЦР — подготовка реакционной смеси, разведение праймеров, работа со стерильными буферами
Иммунология — работа со стерильными антителами и реагентами для ИФА
Биотехнология — ферментация, культивирование микроорганизмов-продуцентов
Производство стерильных лекарственных форм — розлив инъекционных растворов в больничных аптеках (PIVAS), фармакопейные испытания
Производство ампул — визуальный контроль и упаковка стерильных растворов
Электроника — сборка чистых компонентов, работа с микросхемами, оптикой
Криминалистика — работа со стерильными ватными тампонами для забора ДНК
Виварии SPF — работа с лабораторными животными в стерильной среде

Основные типы ламинарных шкафов

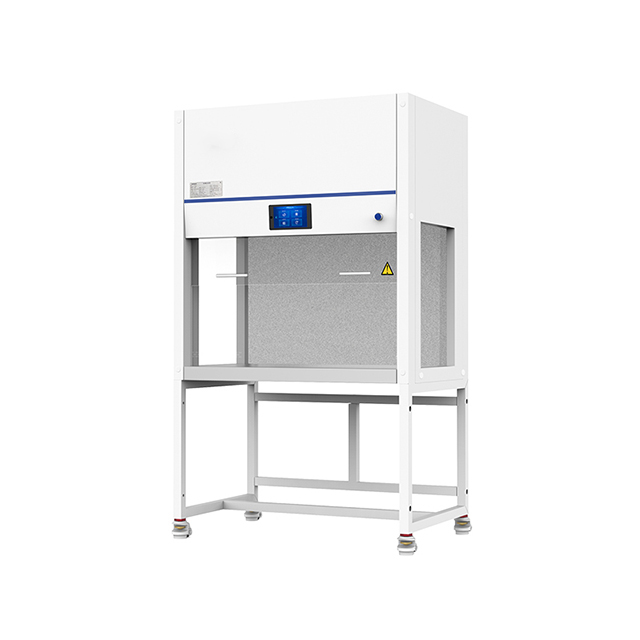

Горизонтальный ламинар

Поток стерильного воздуха идёт от задней стенки шкафа к лицу оператора. Конструкция: HEPA-фильтр в задней стенке, вентилятор над фильтром, открытый проём спереди.

Преимущества:

Самая широкая рабочая зона при той же ширине шкафа — нет потолочного фильтра, образец доступен сверху для работы руками
Самая высокая эффективность защиты образца — стерильный поток встречает оператора, не давая ему выдыхать частицы на образец
Удобство манипуляций — не нужно работать «под» вертикальным потоком

Ограничения:

Поток идёт прямо на оператора — нельзя работать с патогенами или летучими токсичными веществами
Аэрозоли с рабочего материала летят в направлении оператора

Применение: пересев чистых культур, культура тканей растений, подготовка ампул, сборка чистого оборудования, лабораторные работы со стерильными неинфекционными средами.

Вертикальный ламинар

Поток стерильного воздуха идёт сверху вниз через HEPA-фильтр в потолке. Под фильтром — рабочая зона, спереди — стекло до 2/3 высоты для частичной защиты.

Преимущества:

Универсальность — подходит для большинства стерильных работ
Частичная защита оператора — нисходящий поток уносит аэрозоли вниз, не на лицо
Стандартное решение для культуры клеток

Ограничения:

Меньшая рабочая зона по высоте — ограничена потолочным фильтром
Турбулентность от рук оператора может локально нарушать ламинарность

Применение: культура клеток, ПЦР-этап подготовки реакционной смеси, иммунологические работы, общелабораторные стерильные процессы.

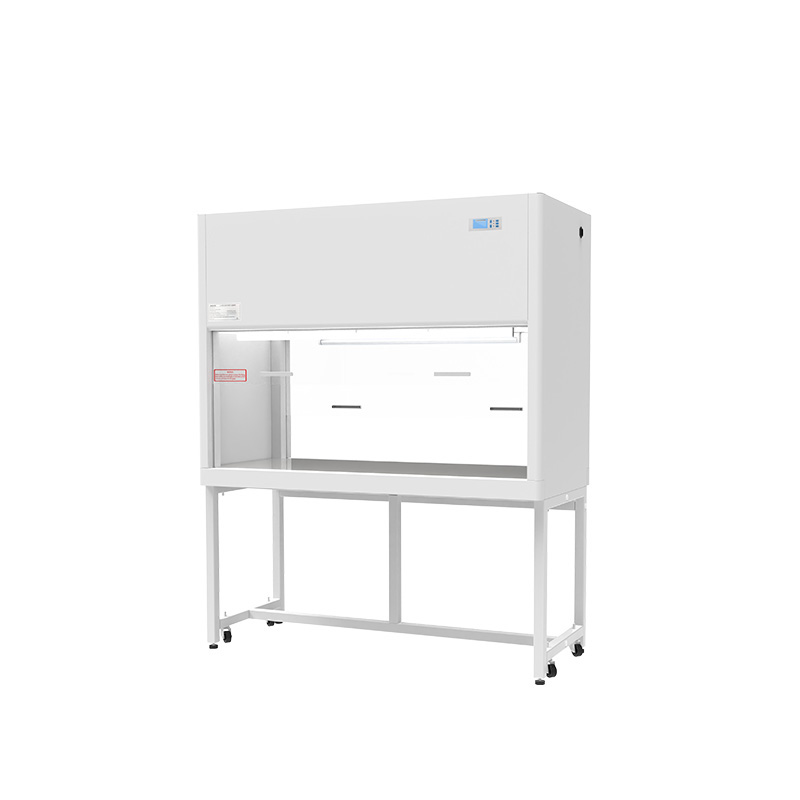

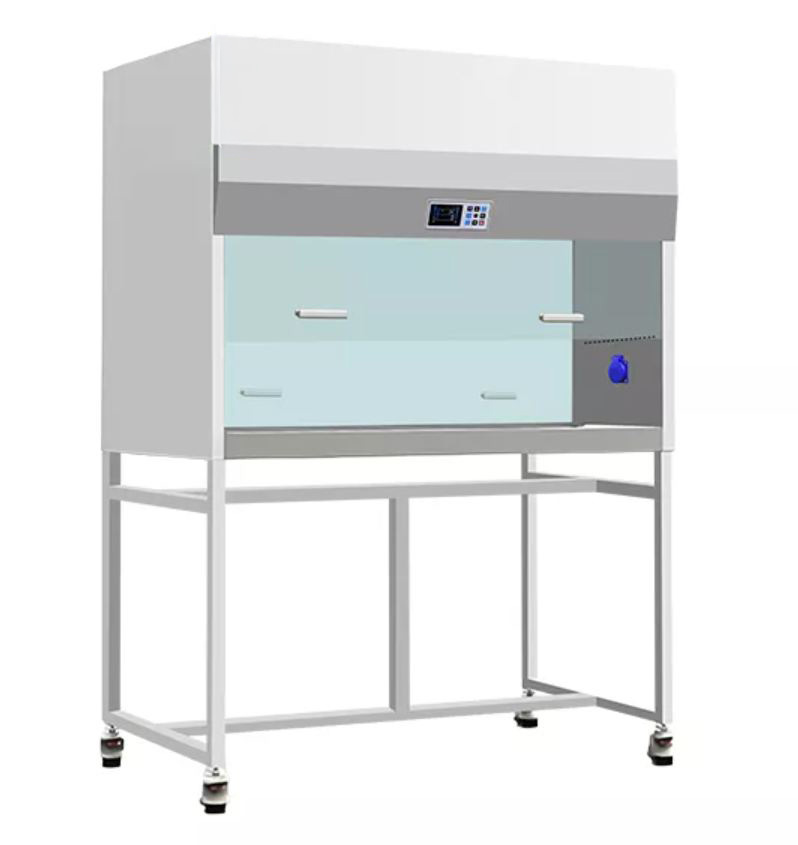

Двусторонний ламинар

Расширенная вертикальная конструкция с открытыми проёмами с двух сторон — для одновременной работы двух операторов или для проходной зоны (передача материала между двумя сторонами).

Применение: производство стерильных лекарственных форм, аптечные шлюзовые рабочие места, удвоение пропускной способности при ограниченной площади.

Специализированные ламинары

Кроме базовых горизонтальных и вертикальных, в каталоге Kadamm есть специализированные модели под конкретные задачи:

Кислотостойкий ламинар (PP-корпус) — для стерильных работ с кислотами в полупроводниковом производстве и аналитике
Рециркуляционный ламинар — с замкнутым контуром циркуляции через HEPA. Энергоэффективное решение для работ без выделения опасных веществ
Аптечный ламинар (PIVAS) — для централизованного приготовления стерильных лекарственных форм в больничных аптеках, со встроенным сканером и системой документирования
ПЦР-бокс — компактный ламинар с HEPA H14 и УФ-обеззараживанием для подготовки реакционной смеси
Бокс приготовления препаратов (КМШ-П) — со встроенным положительным давлением для защиты образца при работе с цитотоксическими препаратами без биологической опасности

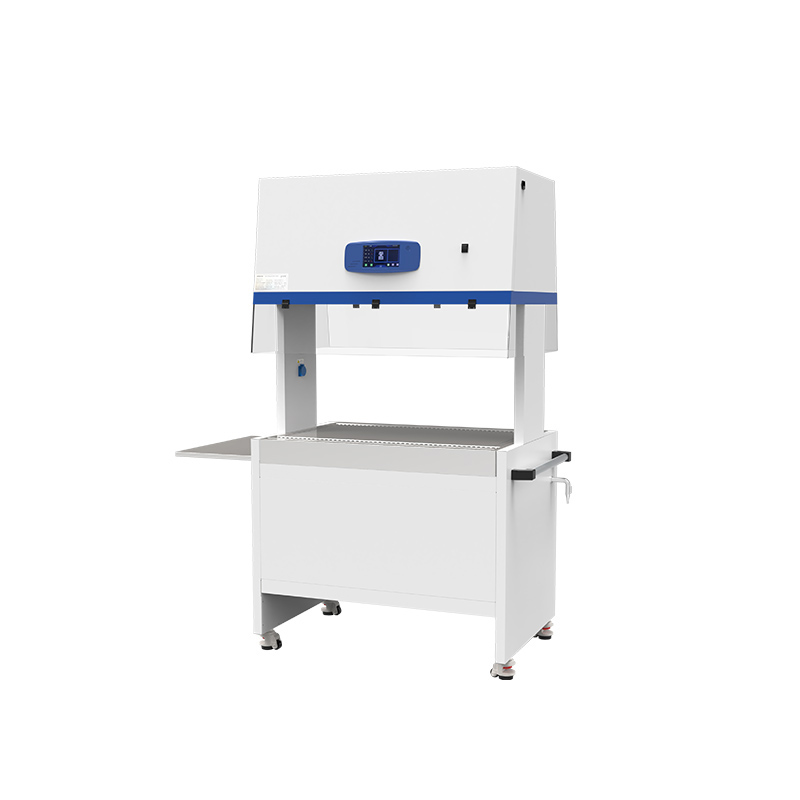

Станция SPF-виварий — ламинарная станция для смены клеток и обработки подстилки в виварии без нарушения стерильности зоны содержания животных

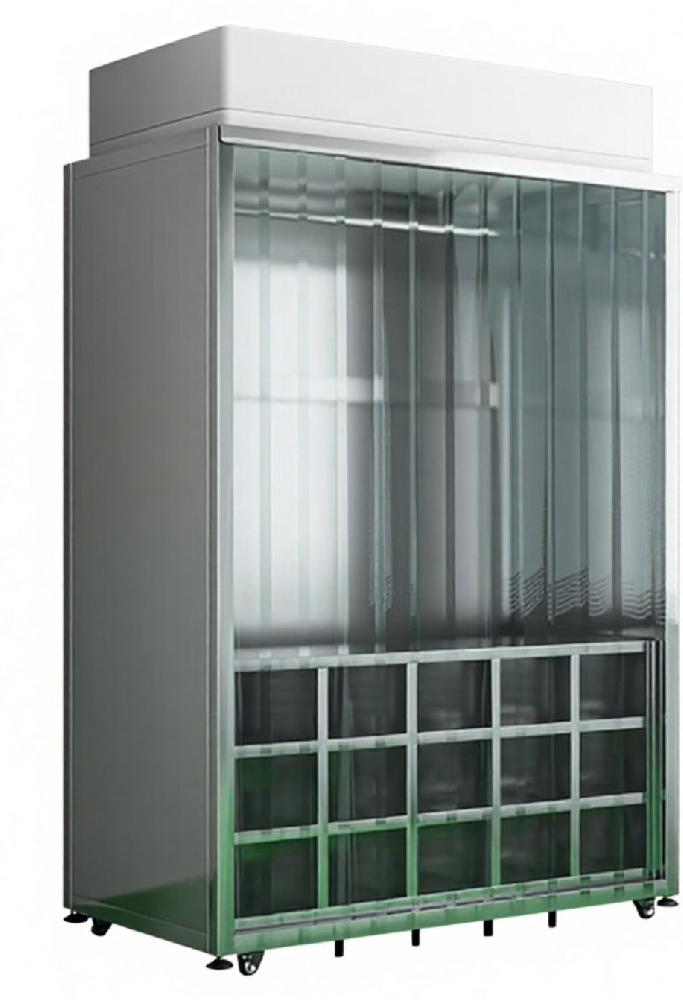

Шкаф чистой одежды — ламинарная очистка и хранение комплектов одежды для чистых помещений

Класс чистоты ISO 5 / GMP A

Рабочая зона современного ламинара обеспечивает класс чистоты ISO 5 по ГОСТ Р ИСО 14644-1. По требованиям этого стандарта в 1 м³ воздуха должно быть:

Не более 3520 частиц размером более 0,5 мкм
Не более 832 частиц размером более 1 мкм
Не более 29 частиц размером более 5 мкм

В терминах GMP это соответствует классу A — самому высокому классу чистоты для производства стерильных лекарственных форм. Для сравнения, в обычной комнате количество частиц превышает эти показатели в 10–100 раз.

Класс ISO 5 поддерживается за счёт:

HEPA-фильтрации H14 (99,995 % задержания частиц 0,3 мкм)
Ламинарного однонаправленного потока со скоростью 0,3–0,5 м/с
Отсутствия зон рециркуляции
Регулярной аттестации фильтров и потока

Все модели ламинаров Kadamm

В каталоге Kadamm — 13 серий ламинаров плюс ПЦР-боксы и специализированное оборудование для конкретных задач:

Горизонтальные ламинары

ЛАМ-ГП

Горизонтальный, мощный 750–1150 Вт

Для подготовки ампул, культуры тканей растений, сборки чистого оборудования.
