Что такое Ламинар-С: история и характеристики
«Ламинар-С» — серия защитных боксов, выпускавшихся в СССР и затем в России с 1980-х годов. Производитель — ЗАО «ЛАМИНАРНЫЕ СИСТЕМЫ» (Миасс, Россия), которое долгие годы было одним из основных поставщиков защитного оборудования для микробиологических лабораторий постсоветского пространства.
Несмотря на название, в котором фигурирует слово «ламинар», по конструкции и назначению Ламинар-С — это бокс микробиологической безопасности (БМБ) Класса II:
- Имеет два HEPA-фильтра (нагнетательный + вытяжной)
- Создаёт воздушный барьер на входе в рабочую зону
- Обеспечивает одновременную защиту оператора, образца и окружающей среды
- Соответствует ГОСТ Р 51251-99 / ГОСТ Р 12.4.290-2013 / EN 12469
В международной классификации это однозначно соответствует БМБ Класса II A2. Слово «ламинар» в названии исторически закрепилось из-за наличия ламинарного потока в рабочей зоне (это общая черта всех БМБ Класса II), но не означает, что это обычный ламинарный шкаф.
Распространённые модификации Ламинар-С
За десятилетия выпуска появилось много модификаций. Основные:
| Модификация | Расшифровка | Что соответствует в современной терминологии |
|---|---|---|
| Ламинар-С 1.2 | Ширина 1200 мм | БМБ Класс II A2, ширина 1200 мм |
| Ламинар-С 1.5 | Ширина 1500 мм | БМБ Класс II A2, ширина 1500 мм |
| Ламинар-С 1.8 | Ширина 1800 мм | БМБ Класс II A2, ширина 1800 мм |
| Ламинар-С II А-1.2 | Класс II A, ширина 1200 мм | БМБ Класс II A2, ширина 1200 мм |
| Ламинар-С II Б-1.2 | Класс II B, ширина 1200 мм | БМБ Класс II B2, ширина 1200 мм |
| Ламинар-Ф | Фармацевтический | Аналог — ламинар PIVAS или БМБ Класс II A2 для фармацевтики |
| Ламинар-СП | Со спецзащитой | БМБ с радиационной защитой или цитотоксический бокс |
В каталогах могут встречаться и другие обозначения: Ламинар-СПР, Ламинар-С-БСМ, Ламинар-С Био. Все они — модификации одной базовой серии БМБ Класса II.
Почему стоит вопрос замены
Боксы Ламинар-С работают в российских лабораториях по 20+ лет, и многие из них постепенно требуют замены. Причины:
Износ оборудования
- HEPA-фильтры по нормативам должны заменяться раз в 5–7 лет, и в старых боксах часто стоят давно просроченные фильтры
- Корпус из стандартной нержавейки за 15–20 лет накапливает повреждения, особенно в зонах сварки
- Уплотнения проёма теряют эластичность
- Электронные компоненты (датчики потока, контроллеры) выходят из строя
- Подшипники вентиляторов изнашиваются
Устаревший функционал
Современные требования к боксу выше, чем то, что заложено в Ламинар-С базовых исполнений:
- Нет автоматической регулировки скорости потока при изменении сопротивления HEPA
- Нет встроенной диагностики неисправностей
- Нет журнала событий и протоколирования
- Управление не сенсорное, индикация ограничена
- Нет режимов энергосбережения
- Нет совместимости с системами автоматизации лабораторий
Сложности с обслуживанием
Производство Ламинар-С существенно сократилось, и сервисные службы постепенно снимают эти модели с обслуживания:
- Запасные части (вентиляторы, контроллеры, фильтры специфических размеров) становятся труднодоступными
- Сертифицированные сервисные инженеры по этим моделям становятся реже
- Аттестация старых боксов требует особых компетенций
Несоответствие современным нормативам
Часть старых модификаций Ламинар-С не полностью соответствует современным редакциям ГОСТ Р ИСО 14644 и EN 12469. При проверках Росздравнадзора это может стать поводом для предписаний.
Какая современная модель Kadamm заменяет Ламинар-С
В каталоге Kadamm представлен полный набор современных моделей, заменяющих все исполнения Ламинар-С. Соответствие:
| Заменяемая модель | Современная замена Kadamm | Главные улучшения |
|---|---|---|

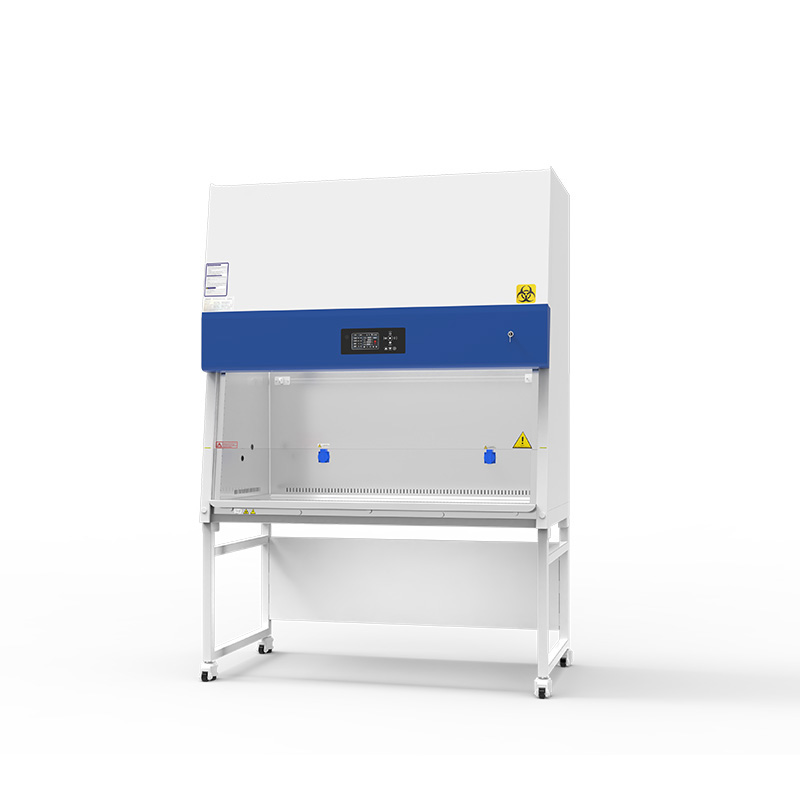

| Ламинар-С 1.2 (Класс II A) | ББК-А2 1200 мм | Современный HEPA, автоматический контроль, EC-вентилятор (опция) |
| Ламинар-С 1.5 | ББК-А2 1500 мм | То же + расширенная рабочая зона |
| Ламинар-С 1.8 | ББК-А2 1800 мм | То же + крупная зона для ёмкого материала |

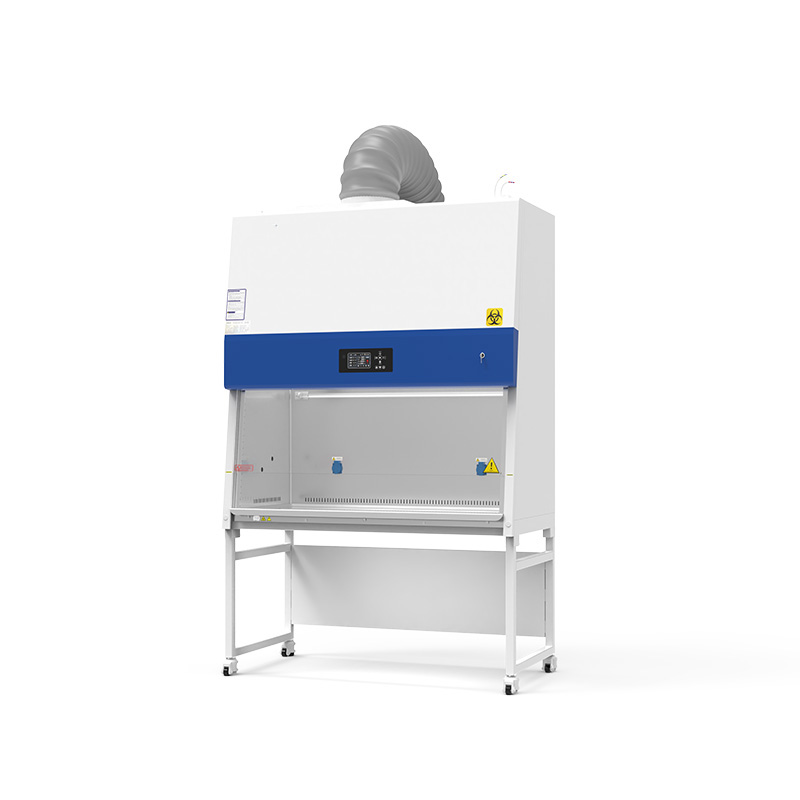

| Ламинар-С II Б | ББК-Б2 (полный отвод 100 %) | Соответствие современным требованиям к Классу II B2, работа с летучими химикатами |

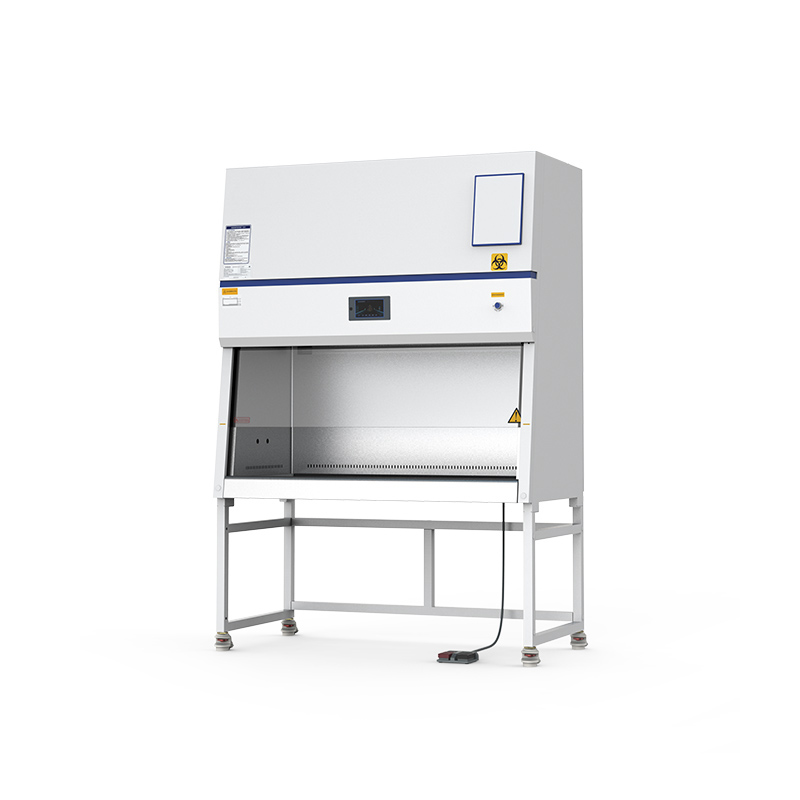

| Ламинар-С II А с электроникой | ББК-А2П (Pro-исполнение) | EC-двигатель, ЖК-панель с диагностикой, моторизованное стекло |

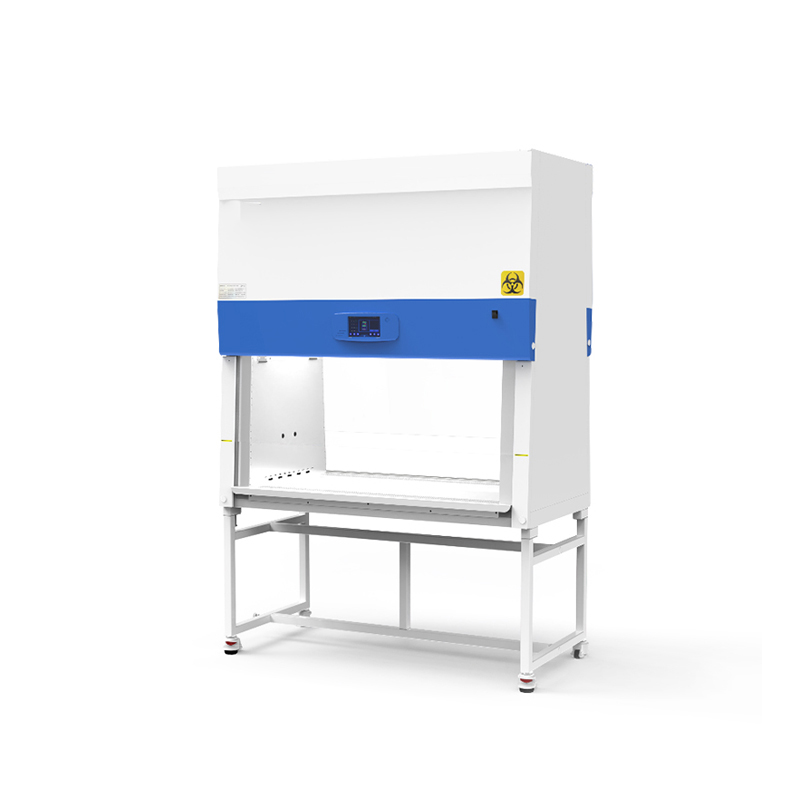

| Ламинар-С с дисплеем | ББК-А2Э (с экраном 21,5″) | Большой сенсорный экран для документирования и обучения |
| Ламинар-Ф (фармацевтический) | ББК-А2 + опция документирования или ЛАМ-ПИВ (если нет патогенов) | Сертификация для медицинского применения, связь с электронной системой аптеки |
Когда Ламинар-С использовался формально и можно перейти на обычный ламинар
В части лабораторий Ламинар-С был установлен «по умолчанию» как защитное оборудование, но фактически в нём ведутся работы, не требующие защиты оператора от биоматериала — например, общелабораторные стерильные процессы, работа со стерильными буферами, иммунологические анализы со стерильными реагентами.
В таких случаях имеет смысл при замене перейти на обычный ламинар (а не на полноценный БМБ):
- Если в работе нет инфекционного биологического материала, патогенных микроорганизмов, аэрозолеобразующих процессов с биоматериалом — обычный ламинар достаточен
- Обычный ламинар на 30–40 % дешевле БМБ той же ширины
- Обычный ламинар проще в эксплуатации и обслуживании (нет вытяжки наружу, нет двух HEPA, проще аттестация)
- Обычный ламинар имеет более удобную рабочую зону (нет частичной герметизации проёма, как в БМБ)
Важно: переход с БМБ на обычный ламинар возможен только при чёткой уверенности, что в работе нет и не будет патогенов или аэрозольных рисков. Если есть сомнения — оставайтесь на БМБ. Это вопрос производственной безопасности.
БАВ-ПЦР и БАВС: если искали не ламинар, а ПЦР-бокс
Заметная часть запросов на эту марку приходит вообще не за ламинарным шкафом. Под обозначением ПЦР-бокс БАВ-ПЦР Ламинар-С и бокс для ПЦР-диагностики Таглер БАВС-1200 идёт один и тот же класс оборудования — бокс абактериальной воздушной среды для постановки полимеразной цепной реакции. В прайсах прошлых лет он же — бокс абактериальный, Ламинар-С и Таглер писали его по-разному, отсюда и разнобой в заявках. Цифра в обозначении — как правило ширина: БАВС-1200 значит бокс шириной 1200 мм.
Если в заявке стоит ПЦР-бокс Ламинар-С или бокс абактериальной воздушной среды Ламинар-С, то менять его на ламинарный шкаф нельзя, и это главное, что надо понять до закупки.
Почему ламинар здесь не замена
Ламинарный шкаф защищает образец от пыли и микрофлоры помещения: поток очищенного воздуха идёт из камеры наружу. ПЦР-бокс решает другую задачу — защищает пробу от посторонней ДНК и ампликонов предыдущих реакций. Потока для этого мало: ампликон не пылинка, он оседает на стенках, перчатках и дозаторе и переносится дальше. Поэтому в ПЦР-боксе обязательны две вещи — HEPA-фильтр и УФ-обеззараживание рабочей зоны по таймеру между сериями проб.
Поставить вместо БАВ-ПЦР обычный ламинар — значит получить зону, чистую по пыли и не обеззараженную по ДНК. Лаборатория при этом не увидит отказа: она увидит ложноположительные результаты, причину которых будет искать в реактивах.
Чем заменить: соответствие по посадочному месту
| Что стояло | Чем заменить | Почему встаёт |
|---|---|---|
| Настольное исполнение, 800–1000 мм | Kadamm ПЦР800 или ПЦР1000 | Внешняя ширина 800 и 1000 мм, глубина 700 мм — встаёт на стол на место прежнего бокса |
| ПЦР-бокс БАВС-1200 и другие на 1200 мм | Kadamm ПЦР1200 | Внешняя ширина ровно 1200 мм: посадочное место не меняется, переделки стола не требуется |
| 1300–1500 мм | Kadamm ПЦР1300 / ПЦР1500 или ПЦР-С 1300 | Выбор между сериями идёт по панели управления, а не по габариту |
| 1600 мм и шире | Kadamm ПЦР-С 1600 и ПЦР-С 1900 | Максимум линейки — 1930 мм по корпусу, рабочая зона 1830 мм |
Ширины даны по корпусу, из карточек серий: 800–1500 мм у ПЦР и 710–1930 мм у ПЦР-С. Две серии, десять моделей — в большинстве случаев прежний бокс меняется без переделки стола.
Что проверить при замене
- УФ-лампа с таймером и блокировкой. Лампа без блокировки при открытом окне — риск для оператора. У ПЦР таймер 0–90 минут, у ПЦР-С программируемый 0–999 минут; обе серии блокируют включение при поднятом стекле.
- Класс фильтра. HEPA H14 с эффективностью 99,995 % на частицах 0,3 мкм. H13 для ПЦР недостаточно.
- Чистота рабочей зоны. У ПЦР-С заявлен ISO 5 (класс 100).
- Столешница. Нержавеющая сталь AISI 304, цельносварная: обеззараживать надо поверхность без швов, в шве остаётся всё, от чего избавляемся.
- Скорость потока. 0,3–0,5 м/с у ПЦР и 0,2–0,5 м/с у ПЦР-С, с многоступенчатой регулировкой.
Разбор устройства и отличий от ламинара и бокса биобезопасности — в статье «Что такое ПЦР-бокс»; выбор между двумя сериями по панели, таймеру и типоразмеру — в статье «Как выбрать ПЦР-бокс». Все десять моделей — в разделе ПЦР-боксов.
Дерево решений: Ламинар-С → что выбрать
- В работе используется патогенный биологический материал?
- Да, обычные патогены BSL-2/3 (микобактерии, вирусы, энтеробактерии-патогены) → ББК-А2
- Да + регулярно используются летучие химикаты (формалин, ксилол) → ББК-Б2 (полный отвод)
- Да + цитостатики → цитотоксический бокс ББК-ЦТ или ББК-ЦТХ
- Нет → перейти к пункту 2
- В работе используется аэрозолеобразующий процесс с биоматериалом (даже непатогенным)?
- Да (центрифугирование, активная гомогенизация) → ББК-А2 для безопасности
- Нет → перейти к пункту 3
- Какие функции нужны от современного бокса?

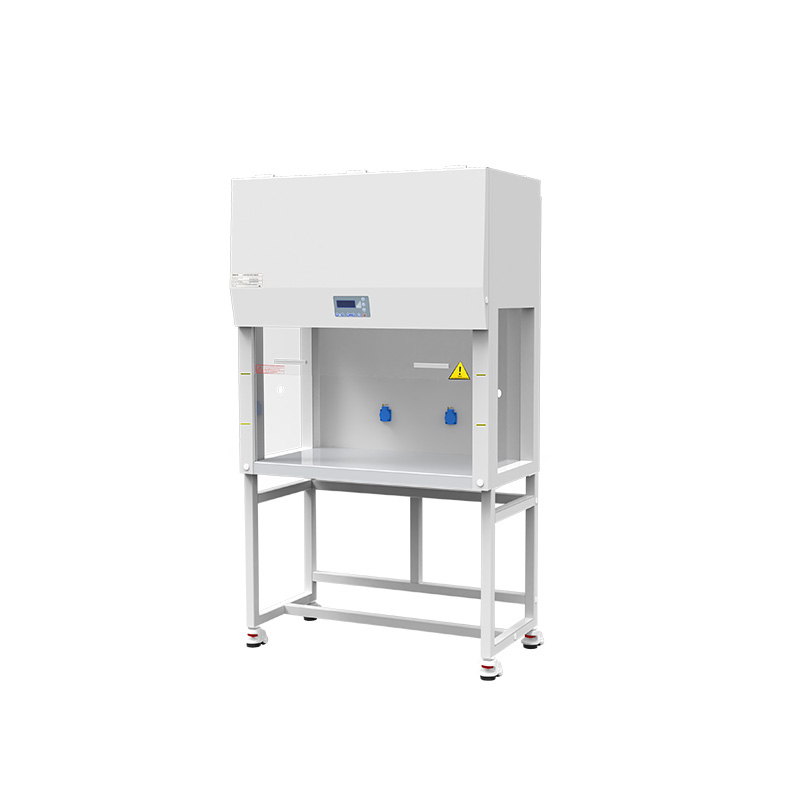

- Базовое исполнение для типовых задач → ББК-А2 или ЛАМ-ВП (если без патогенов)
- EC-двигатель + автодиагностика → ББК-А2П (Pro)

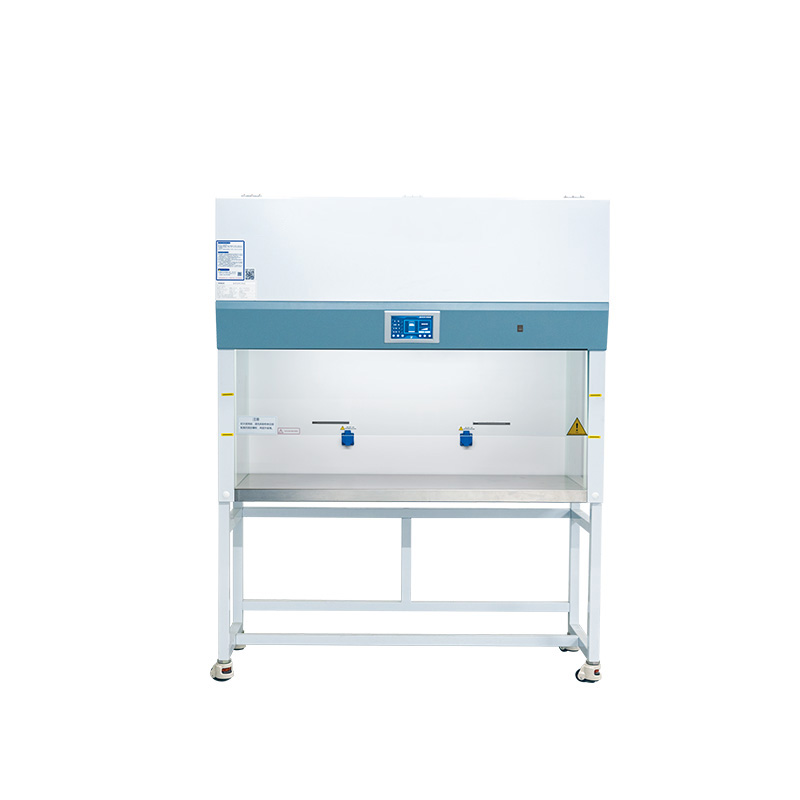

- Сенсорный экран для документирования → ББК-А2Э (с экраном) или ЛАМ-ВС

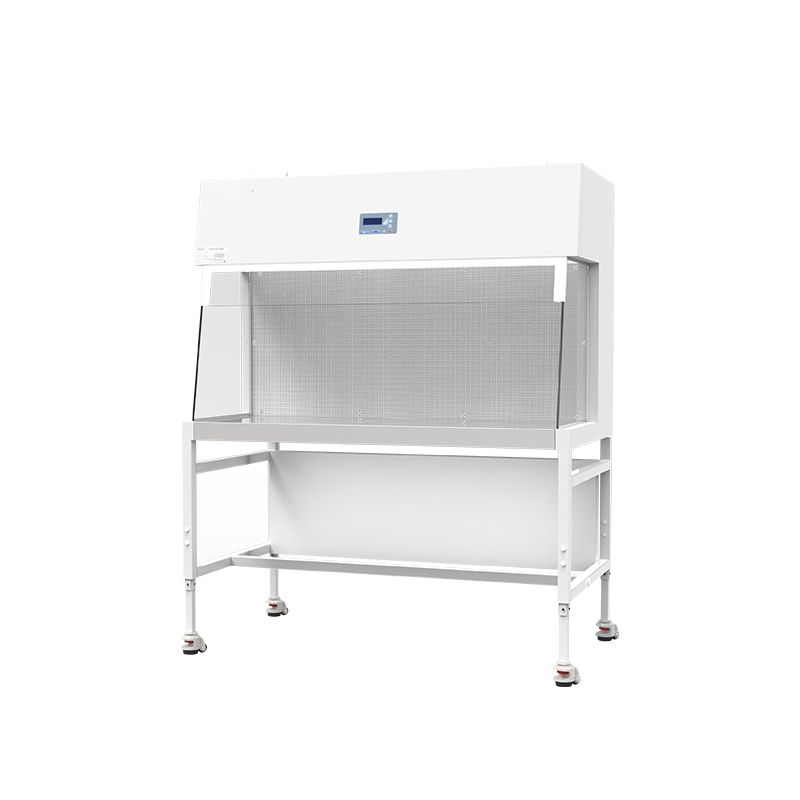

- Только горизонтальный поток (для подготовки ампул) → ЛАМ-ГП (горизонтальный ламинар)
Совместимость с существующей инфраструктурой
При замене Ламинар-С важно учесть, что современный бокс может иметь другие требования к инфраструктуре помещения:
Вентиляция
ББК-А2 требует приточной вентиляции той же мощности, что Ламинар-С. Замена не должна потребовать модернизации общеобменной системы. Если же в Ламинар-С был отвод (Класс II B), замена на ББК-Б2 потребует подключения к существующему воздуховоду — обычно это не проблема, поскольку воздуховод уже проложен.
Электропитание

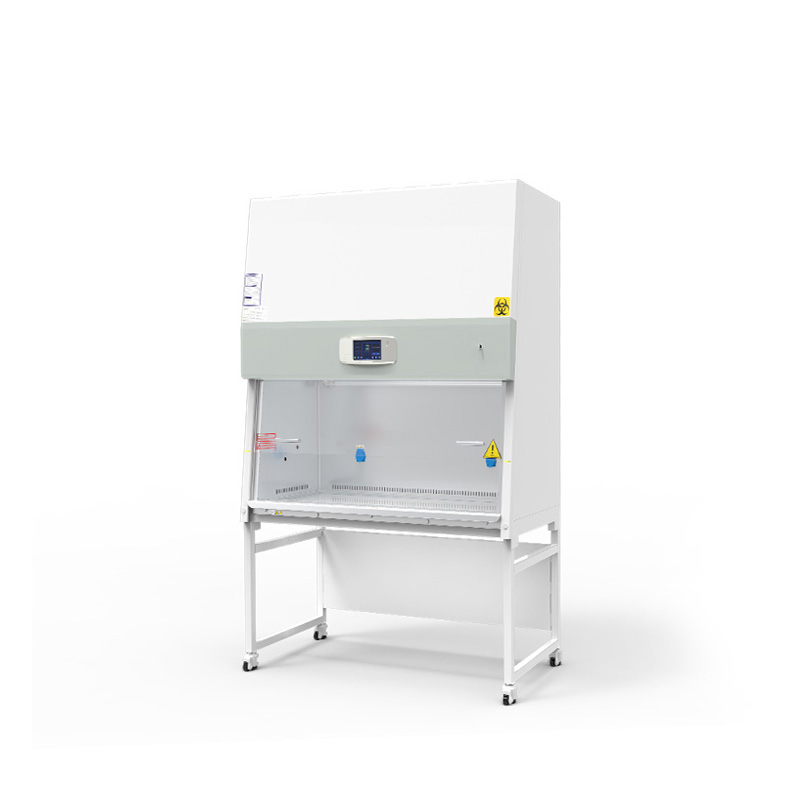

Современные ББК-А2 потребляют 600–1200 Вт в зависимости от размера. Если ваш Ламинар-С работал от стандартной розетки 220 В, новый ББК будет работать без модификаций. Для моделей с EC-двигателем (ББК-А2Е, ББК-А2П) потребление может быть на 20–30 % ниже.
Размеры и габариты
Современные ББК-А2 в стандартных типоразмерах (1200, 1500, 1800 мм) занимают то же или меньше места, чем эквивалентные исполнения Ламинар-С. Если бокс устанавливается на существующее место, проблем с размещением не возникает.
Высота помещения
Современные ББК-А2 имеют высоту 2200–2300 мм (с подставкой). Это сопоставимо с Ламинар-С. Если у вас низкий потолок (менее 2400 мм), уточните точные размеры выбираемой модели — зазор сверху должен быть минимум 100 мм для свободного отвода воздуха.
Аналоги современных моделей Kadamm
Если был Ламинар-С Класс II A с патогенами
Если был Ламинар-С Класс II Б (с отводом)
Если в Ламинар-С работали без патогенов (формальная установка)
Полный каталог защитных боксов — в разделах «Боксы микробиологической безопасности» и «Ламинарные шкафы».
