Вытяжной шкаф с мойкой и подводкой воды: когда нужен и как подключается

Одна задача, три формулировки

Спрашивают по-разному — вытяжной шкаф с водой, шкаф вытяжной с мойкой, вытяжные шкафы с раковинами, — но речь всегда об одном: о подводке воды и сливе внутри рабочей зоны, под тягой. Дальше в тексте под мойкой имеется в виду именно это.

Серийно лабораторные вытяжные шкафы с мойкой в каталоге представлены подсерией ВШ-ДБ С: там раковина с краном стоит штатно. В остальных сериях мойка и краны для вытяжных шкафов идут заводской опцией и закладываются до монтажа. Часть задач закрывает шкаф вытяжной без мойки с раковиной, поставленной рядом — когда именно так дешевле и правильнее, разбираем ниже.

Когда мойка в шкафу действительно нужна

Ответ зависит не от размера лаборатории, а от того, что происходит в рабочей зоне. Мойка окупается, когда выполняется хотя бы одно из условий.

Посуду моют сразу. Если по регламенту колбы и стаканы ополаскивают немедленно после опыта, вынос грязной посуды из зоны — это перенос остатков реактива по помещению. Мойка внутри шкафа убирает этот шаг.

Нужен смыв под тягой. Промывка предметов, с которых стекает реактив, должна идти там, где пары уходят в вытяжку, а не над общей раковиной в углу лаборатории.

Работы связаны с водой по методике. Разбавление, промывка осадка, отмывка фильтров — всё это удобнее делать на месте, не перенося ёмкости.

И наоборот: если в шкафу стоит прибор, который занимает всю зону, а работа сводится к загрузке и выгрузке проб, мойка только съест полезную площадь. В таких случаях её сознательно не заказывают.

Есть и промежуточный случай, который часто упускают: шкаф ставится в помещении, где общая раковина уже есть в двух шагах. Здесь вопрос не в наличии воды вообще, а в том, приходится ли нести через помещение что-то, с чего капает. Если приходится — мойка в шкафу нужна, даже когда лабораторная раковина рядом.

Где мойка штатная, а где опция

Статус отличается по сериям, и это стоит проверить до заказа.

У серий с полипропиленовым корпусом раковина и краны идут из того же полипропилена и входят в комплект штатно — иначе кислотостойкий корпус терял бы смысл. У стальных серий с отводом мойка чаще всего тоже штатная, а у автономных исполнений она устанавливается опцией на производстве.

Материал: нержавеющая сталь или полипропилен

Это тот же выбор, что и по корпусу шкафа, и по той же причине.

Ошибка, которая обходится дорого: заказать кислотостойкий корпус, но оставить мойку и краны в стальном исполнении. Пары и проливы кислот в первую очередь достаются именно смесителю и сливу — это самая нагруженная точка. В кислотостойких сериях каталога такой рассогласованности нет: полипропиленовыми идут и корпус, и раковина, и оба крана.

Что нужно подвести к шкафу

Мойка — это три подводки, и все три готовятся до установки шкафа.

Точки подводок зависят от серии и типоразмера, поэтому их согласовывают до отгрузки: мы даём схему с расположением выводов, монтажная служба готовит место. Если шкаф встаёт на место старого, чаще всего подводки уже есть — тогда задача сводится к тому, чтобы новые выводы совпали со старыми.

Газовый кран

Идёт отдельной опцией и в части серий штатно. Нужен там, где в шкафу работают с горелкой: прокаливание, работа с петлёй, микробиологические посевы вне ламинарной зоны.

Важная оговорка: горелка в шкафу — источник открытого пламени, и в автономных исполнениях с угольным фильтром это нежелательно. В сериях с отводом в вентиляцию ограничение снимается, но режим работы всё равно определяется регламентом лаборатории.

Чего не решает мойка в шкафу

Раковина внутри рабочей зоны не отменяет правил обращения со стоками. Что именно допускается сливать в канализацию, определяют регламент организации и местные требования к сбросу; шкаф здесь ни при чём — он лишь даёт удобную точку смыва под тягой.

Если по методике реактив требует нейтрализации или сбора в отдельную ёмкость, наличие мойки ничего не меняет: слив в канализацию всё равно недопустим. Для работ с парами, которые нужно нейтрализовать до выброса, в каталоге есть отдельные исполнения со скруббером — ВШ-ПП-Ф, ВШ-ПП-С, но это про обработку воздуха, а не стоков.

Сколько места занимает мойка

Раковина ставится в рабочей зоне и отнимает у неё часть площади — обычно это один из углов столешницы. На узких типоразмерах потеря заметна: если рабочая зона 790–910 мм, мойка съедает существенную долю полезной ширины, и развернуть рядом установку уже сложнее.

Отсюда практическое правило: если мойка нужна, при прочих равных берите типоразмер на ступень шире, чем считали по оборудованию. На 1200–1500 мм раковина почти не мешает, на 900 мм — мешает.

Отдельный вариант — серии с увеличенной глубиной рабочей зоны: ВШ-ПП-Г с глубиной 730 мм и ВШ-ПП-С с 750 мм. Там мойка размещается свободнее, потому что за ней остаётся место для посуды.

Обслуживание: что ломается и почему

Слабое место мойки в вытяжном шкафу — не сама раковина, а слив. Через него проходит всё, что смывается с посуды, и при работе с агрессивными средами сифон и трубы изнашиваются быстрее, чем корпус шкафа.

Поэтому в кислотостойких сериях полипропиленовая не только раковина, но и обвязка. Если шкаф стальной, а работы периодически кислотные, слив стоит осматривать при регламентном обслуживании вместе с фильтром и вентилятором.

Второе, за чем следят, — запорная арматура снаружи шкафа. Её ставят именно снаружи, чтобы перекрыть воду можно было, не залезая в рабочую зону: в ситуации с протечкой это важнее удобства.

Как заказать правильно

Порядок, который снимает большинство вопросов на монтаже:

Модели в каталоге

Серии, где мойка и краны идут штатно, и те, где это опция.

ВШ-ПП

ВШ-ПП

1000–1800 мм · 4 модели

Полипропиленовый корпус, раковина и краны из полипропилена — штатно. Для концентрированных кислот.

Открыть

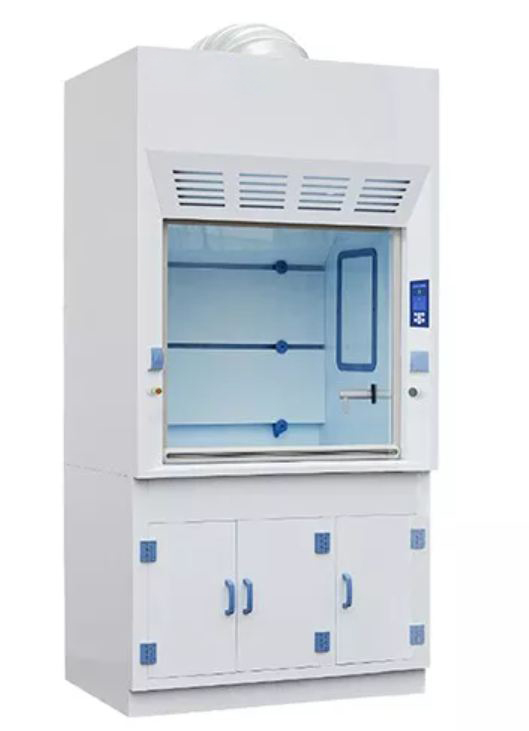

ВШ-ПП-Г

ВШ-ПП-Г

1000–1800 мм · 4 модели

Кислотостойкий с глубокой зоной 730 мм; мойка и краны полипропиленовые штатно.

Открыть

ВШ-ДБ С/СК

ВШ-ДБ С/СК

1000–1800 мм · 6 моделей

Встроенная раковина с подстенным водопроводным краном, газовый кран штатно.

Открыть

ВШ-ДБ

ВШ-ДБ

1000–1800 мм · 4 модели

Мойка и водопроводный кран штатно во всех моделях серии.

Открыть

ВШ-ДМ

ВШ-ДМ

1000–1800 мм · 12 моделей

Мойка с подводкой воды и слива — заводская опция.

Открыть

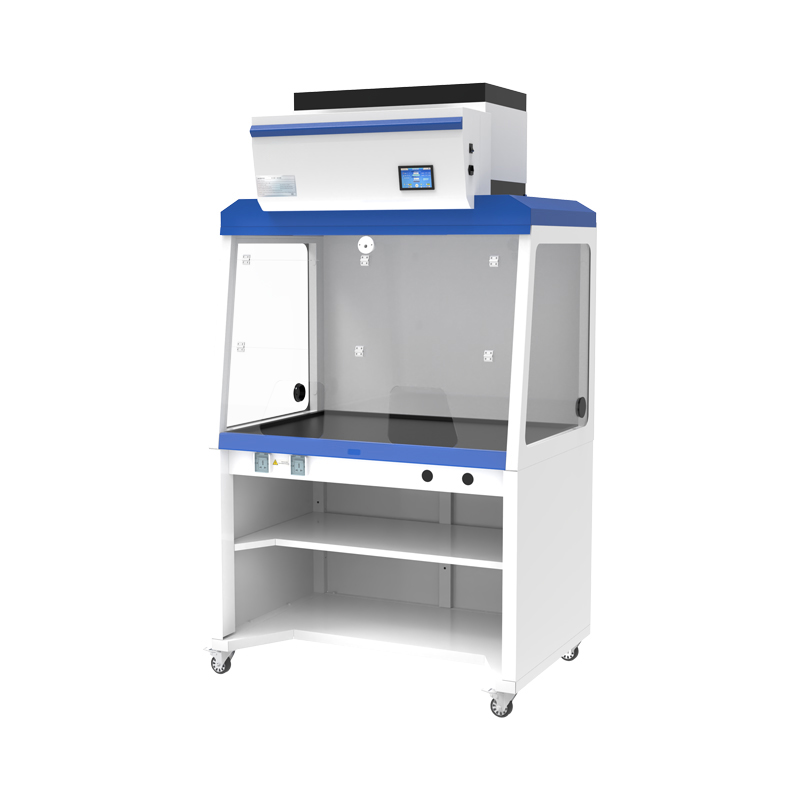

ВШ-БД
