Подстольные шкафы для ЛВЖ: какие действительно встают под стол и как их подключить
Подстольный формат решает главную проблему лаборатории: место под столешницей есть, а свободной стены нет. Но «подстольный» в названии не гарантирует, что корпус пройдёт под вашу столешницу. Разбираем высоты, подключение и выбор между исполнениями.
Высота корпусов в линейке от 61,5 до 91 см: под типовую лабораторную столешницу проходят не все, замер обязателен.
Подстольное исполнение не упрощённое: поддон, вентиляционные каналы с пламегасителями и клемма заземления в нём такие же, как в полноразмерном корпусе.
Огнестойкие подстольные исполнения идут с электроприводом дверей и автозакрытием по таймеру — это решение для процесса, когда руки заняты.
У огнестойких исполнений указан предельный объём тары: он меньше номинального объёма шкафа, и это важно проверить до закупки.
Лаборатория почти всегда упирается в одно и то же: место под столешницей есть, а свободной стены под полноразмерный шкаф нет. Подстольный формат создан ровно под эту ситуацию — корпус встаёт туда, где и так пустота, и вещество оказывается на рабочем месте, а не в другом конце помещения.
Сложность одна: слово «подстольный» в названии не означает, что корпус пройдёт под вашу столешницу. Высоты в линейке заметно различаются. Разберём габариты, подключение, выбор между обычным и огнестойким исполнением и типичные ошибки установки.
Высота: что реально встаёт под стол
Первый шаг именно замер: под стандартную столешницу проходят не все корпуса, которые называются подстольными.
Типовая лабораторная столешница стоит на высоте около 90 см, и полезная высота проёма под ней меньше на толщину столешницы и подстолья. Поэтому корпуса делятся на две группы: те, что действительно уходят под стол, и те, что являются низкими напольными.
Высота корпуса
Что это значит
Куда встаёт
61,5 см
Уверенно проходит под типовую столешницу
Под лабораторный стол, в подстолье
63 см
Проходит под столешницу при достаточном проёме
Под стол, под вытяжной шкаф
75 см
Под стандартный стол обычно не проходит
Низкий напольный, приставной
79–91 см
Это уже низкий напольный корпус
У стены, рядом со столом, под высокий верстак
Замер перед заказом обязателен. Мерить надо не высоту стола, а полезную высоту проёма: от пола до нижней кромки столешницы или царги, с учётом плинтуса и неровности пола. Разница между этими величинами легко достигает нескольких сантиметров — как раз столько, сколько не хватает.
Что ещё замерить
Перед выбором корпуса
Полезная высота проёма — до нижней кромки, а не до столешницы.
Ширина между опорами стола и наличие царги.
Глубина ниши с учётом коммуникаций у стены.
Куда откроется дверь: створке нужно место перед корпусом.
Путь заноса: проём помещения, повороты, порог.
Где точка подключения вытяжки и заземления.

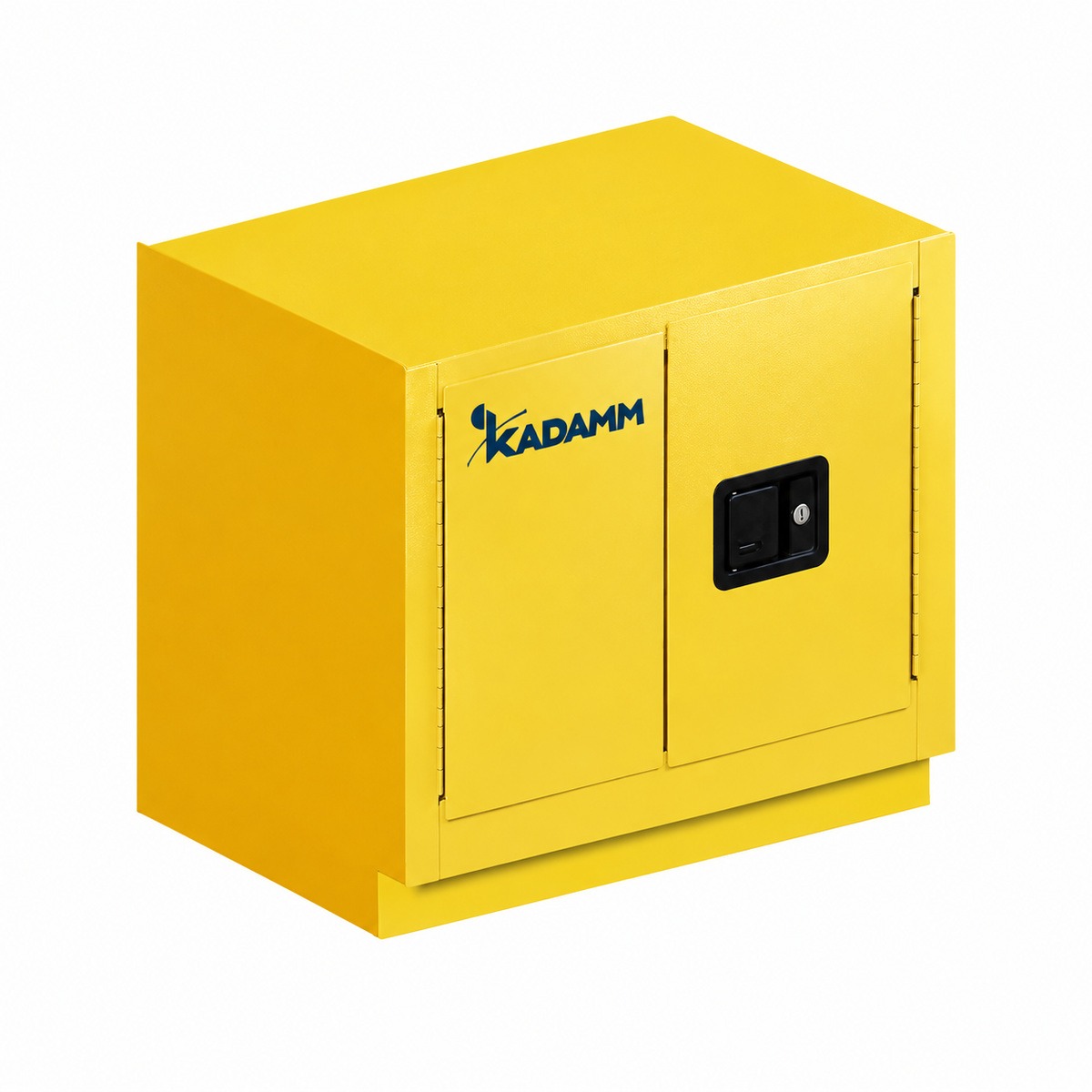

Обычные подстольные исполнения
Линейка обычных подстольных корпусов: разные объёмы при одной высоте и разной ширине.

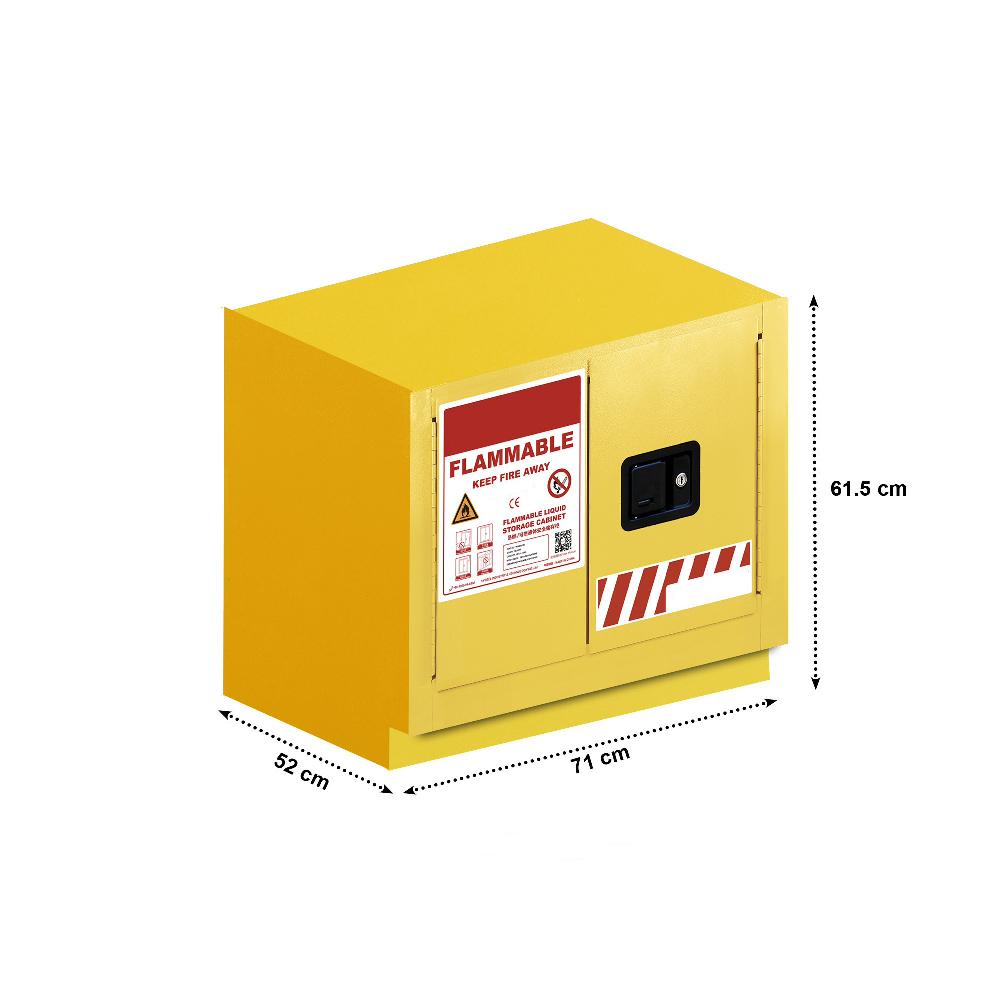

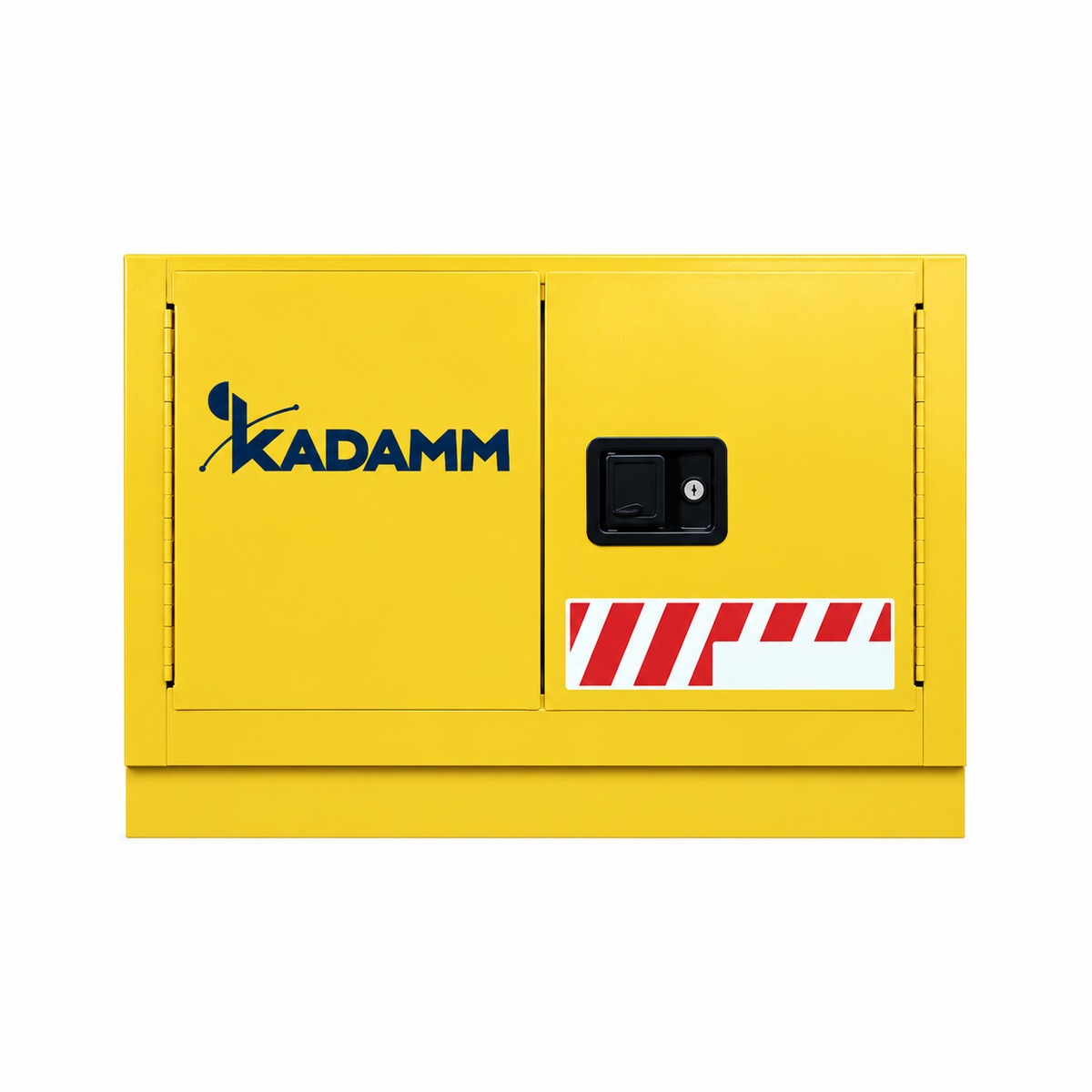

Три корпуса высотой 61,5 см: различаются шириной и объёмом. Это тот случай, когда объём наращивают вбок, не теряя возможности встать под столешницу.

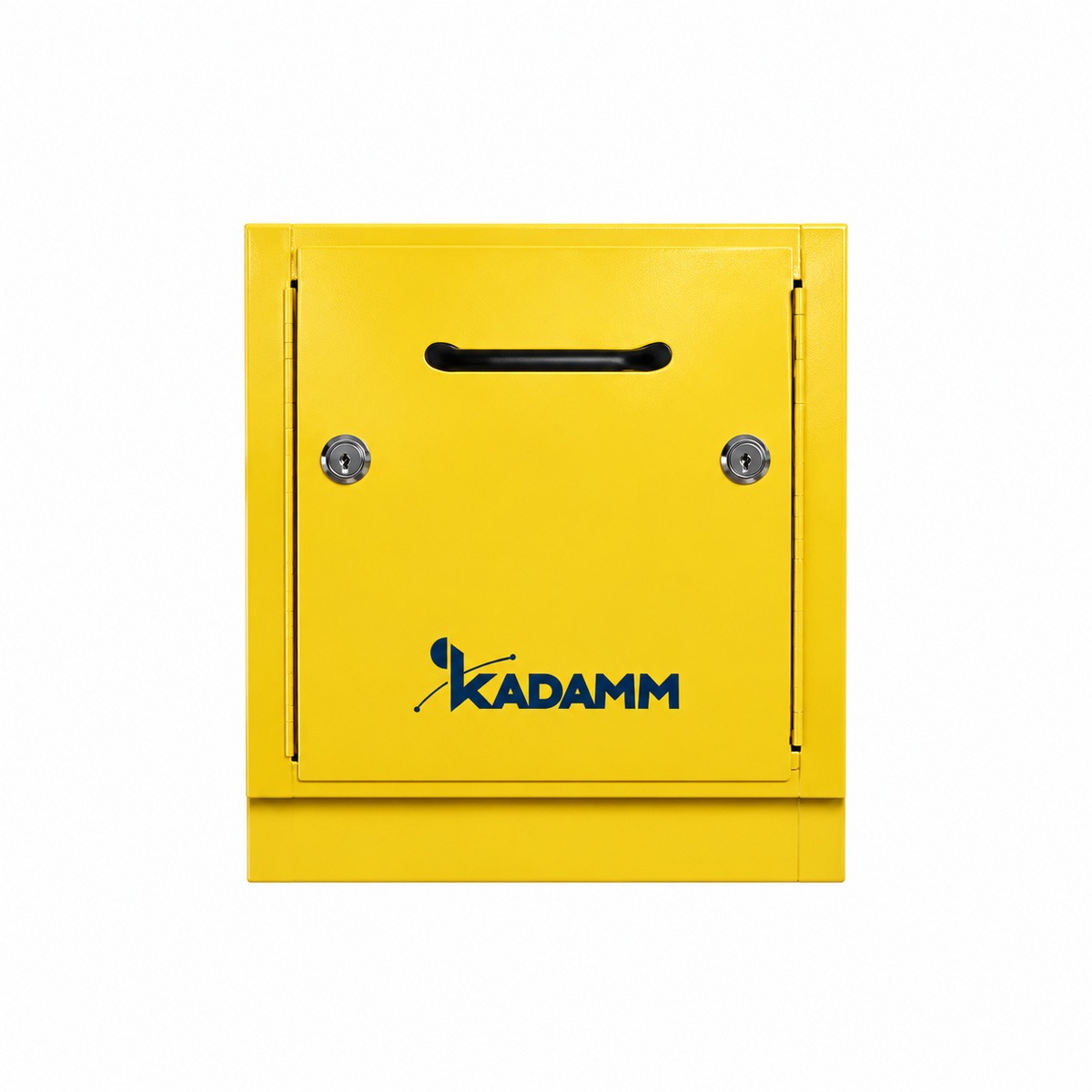

Ящичная компоновка
Отдельное исполнение рассчитано не на полку, а на выдвижной ящик: тару достают вместе с ящиком, а не тянутся вглубь корпуса. Для подстольного формата это существенно — наклоняться и заглядывать под стол не приходится.

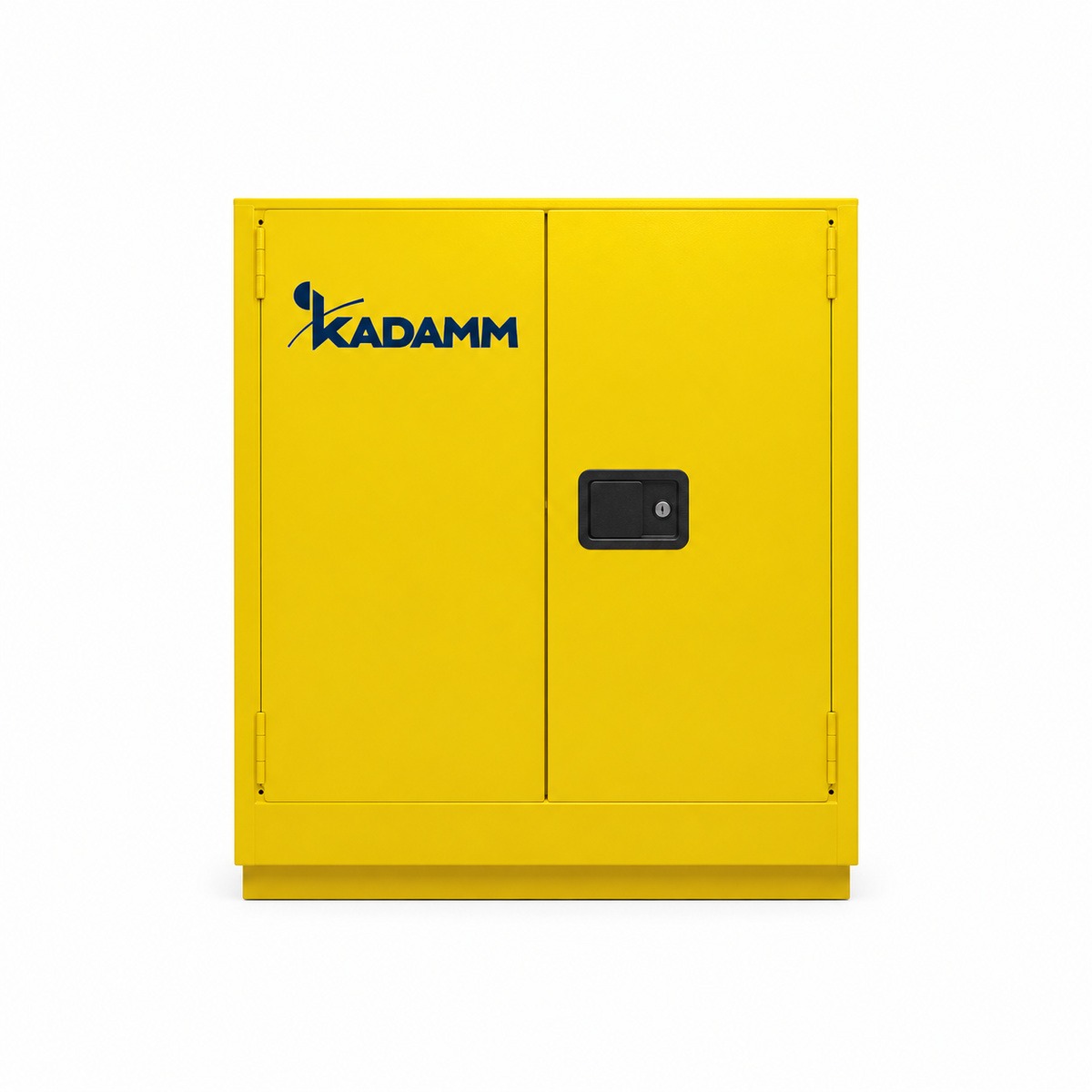

Когда место под столом позволяет, берут корпус побольше. Формально он тоже относится к подстольным, но по высоте это уже низкий напольный: под типовую столешницу такой не уйдёт.
Высота 89 см — это корпус к столу, а не под стол. Проверяйте проём: если полезная высота меньше, нужен вариант на 61,5 см.

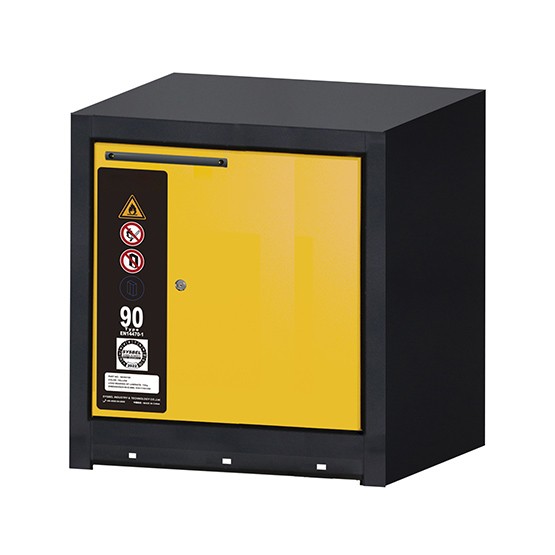

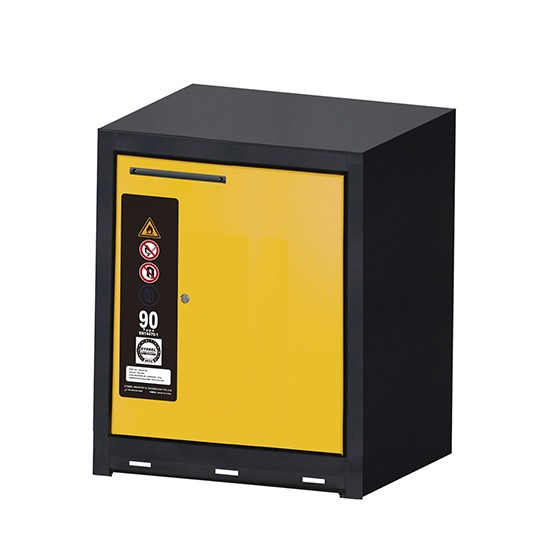

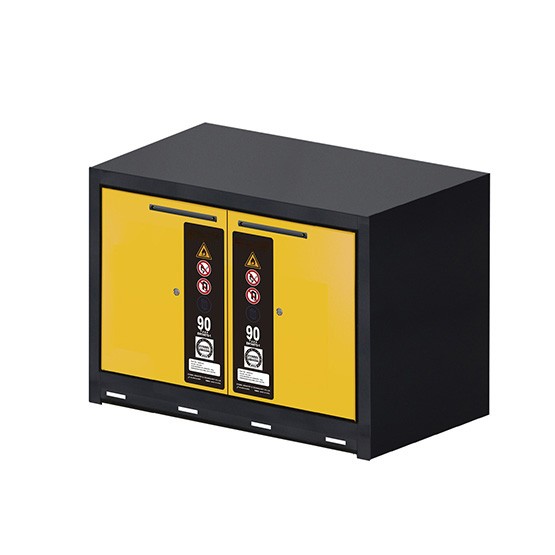

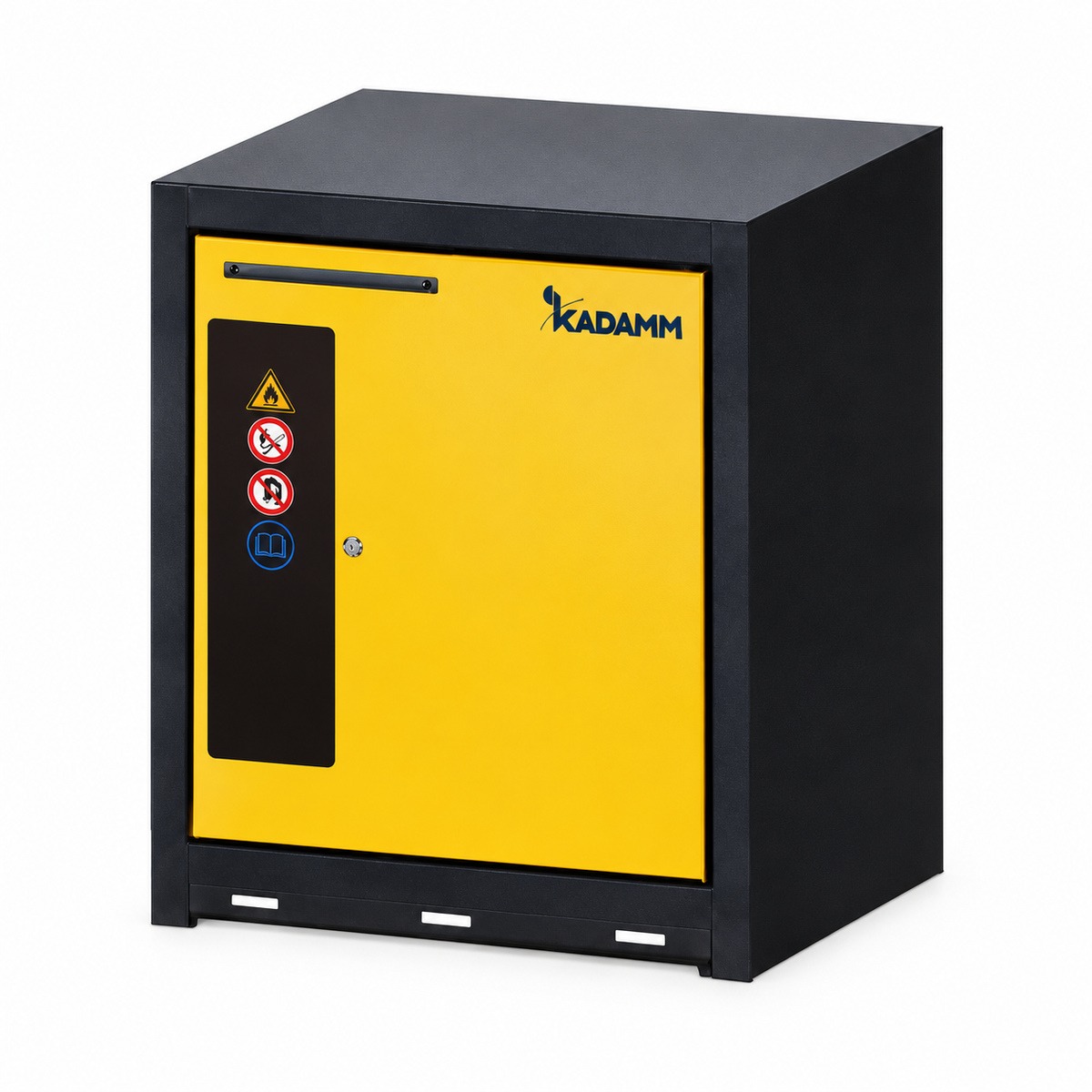

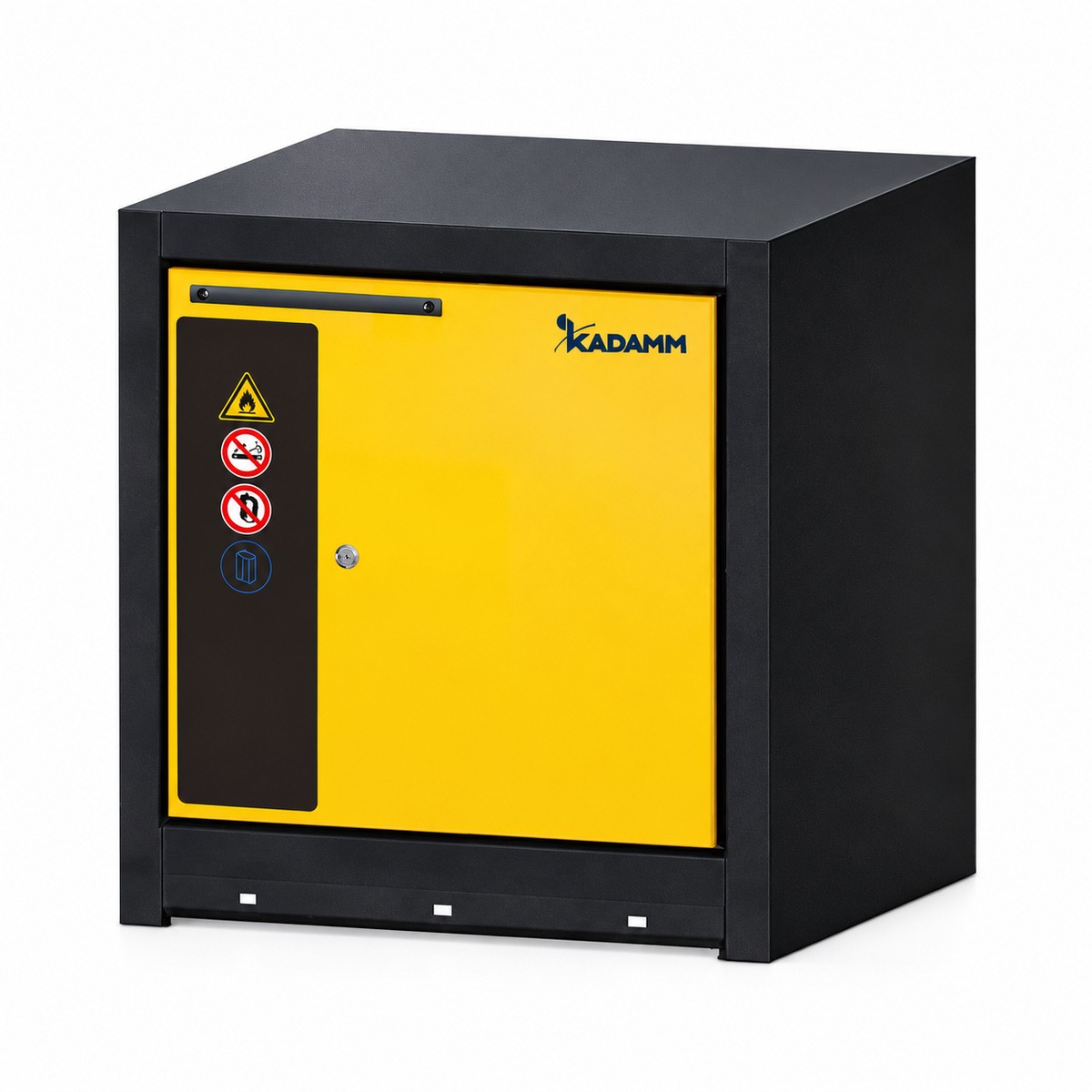

Огнестойкие подстольные исполнения
Когда требуется нормированный предел огнестойкости, у подстольного формата есть свои исполнения. Они устроены сложнее обычных, и это видно по характеристикам.
Двери с электроприводом и автозакрытием за 60 секунд со звуковым сигналом. Это решение для лабораторного процесса: руки заняты, дверь закрыть нечем, а оставлять корпус открытым нельзя.
Характеристика
Что она означает на практике
Изоляция многослойная огнестойкая гипсовая
Часть внутреннего габарита уходит на огнезащиту
Уплотнения терморасширяющиеся в зазорах дверей
При нагреве перекрывают щели по периметру створки
Вентклапаны с автоматическим закрытием при 70 °C
Корпус становится замкнутым без участия человека
Поддон-отстойник съёмный, 11–19 л
Объём поддона связан с объёмом корпуса; поддон выносится и промывается
Подключение вытяжки Ø 75 мм
Диаметр воздуховода известен до закупки
Максимальный объём тары
Ограничение на одну ёмкость: 9,5–17 л в зависимости от модели
Предельный объём тары — параметр, который пропускают. У огнестойких подстольных исполнений он указан отдельно и меньше номинального объёма шкафа. Если в обороте канистры на 20 л, такой корпус под них не подойдёт независимо от литража.

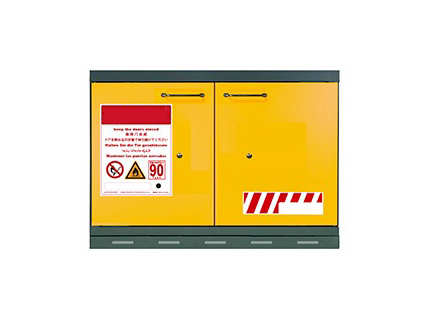

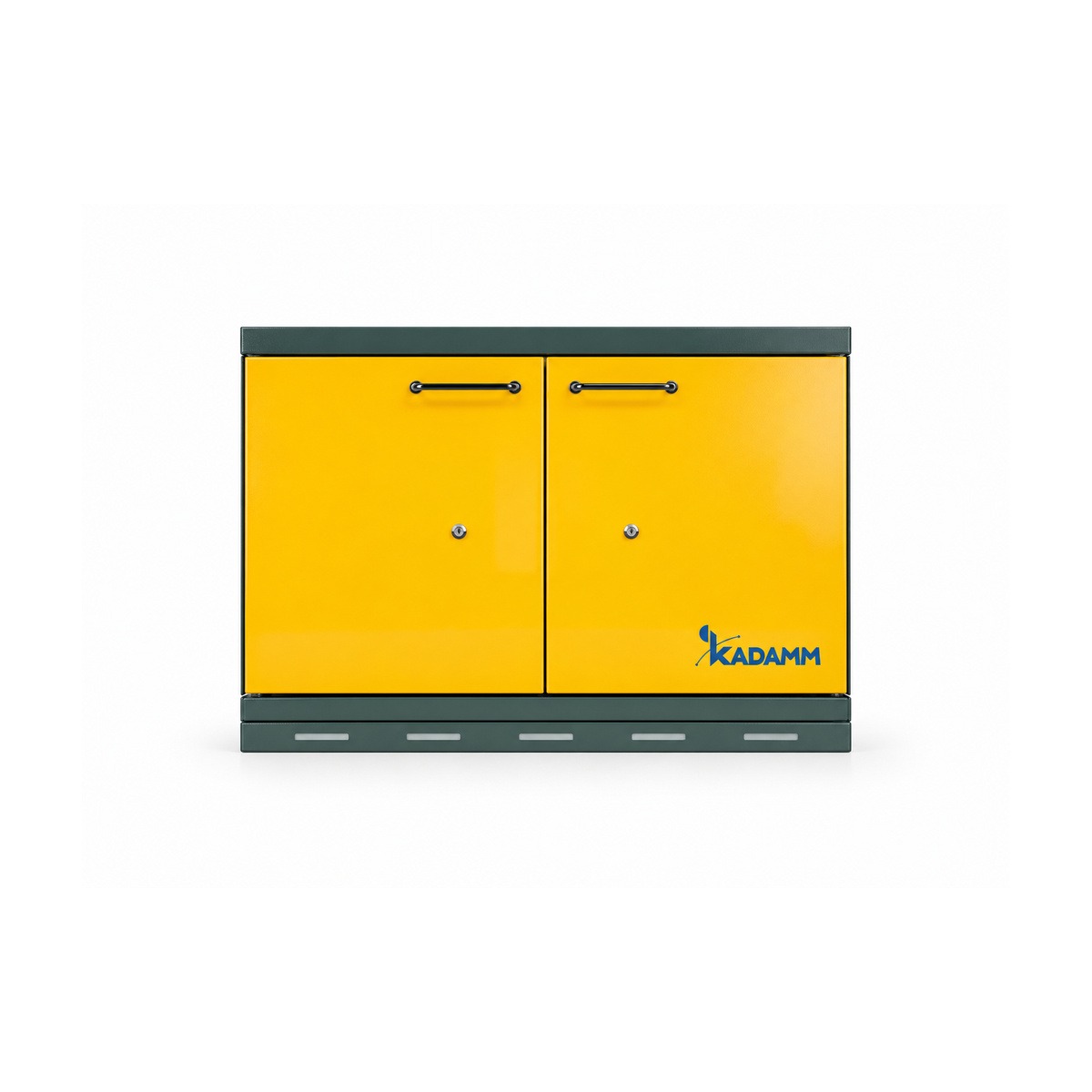

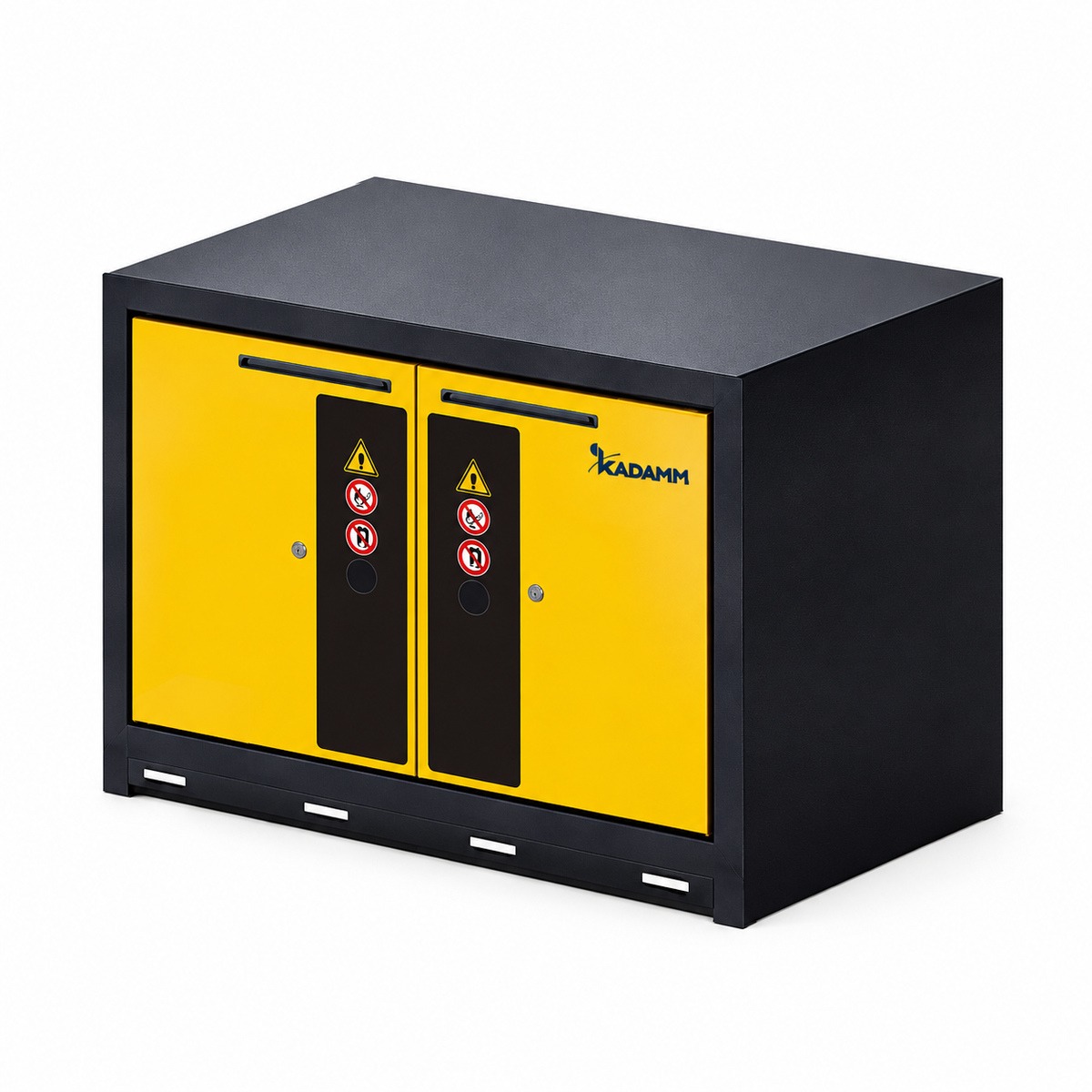

Низкий широкий вариант
Если высота проёма позволяет, а нужен больший объём при классе огнестойкости, есть низкий широкий корпус с полусамозакрывающимися дверями.
Подстольное исполнение — не упрощённое. Поддон-отстойник, вентиляционные каналы с пламегасителями и клемма заземления в нём такие же, как в полноразмерном корпусе. Отличается габарит, а не набор требований.
Ошибки при установке
Ошибки при установке повторяются, и почти все они — следствие пропущенного замера.
Ошибка
Чем оборачивается
Мерили высоту стола, а не проёма
Корпус не заходит на несколько сантиметров
Не учли плинтус и неровность пола
Шкаф встаёт с перекосом или не заходит вплотную
Забыли про место для открытой двери
Дверь упирается в стул или тумбу
Шкаф задвинут вплотную к коммуникациям
Нет доступа к вентиляционному выходу и клемме
Взяли объём по литражу, не глядя на предельную тару
Канистры не помещаются в огнестойкое исполнение
Не подключили вытяжку «потому что под столом»
Пары накапливаются в замкнутом пространстве подстолья
Поставили корпус на пути эвакуации
Замечание при проверке
Как считать объём под свой перечень — в статье про объём шкафа.
Частые вопросы
Любой подстольный шкаф встанет под лабораторный стол?+
Нет. Высота корпусов в линейке от 61,5 до 91 см. Под типовую столешницу уверенно проходят корпуса 61,5 см, при достаточном проёме — 63 см. Остальные являются низкими напольными: их ставят к столу, а не под него. Замер проёма обязателен.
Что мерить перед заказом?+
Полезную высоту проёма — от пола до нижней кромки столешницы или царги, с учётом плинтуса и неровности пола. Плюс ширину между опорами, глубину ниши и место перед корпусом для открытой двери.
Чем подстольное исполнение отличается от полноразмерного?+
Только габаритом. Поддон-отстойник, вентиляционные каналы с пламегасителями и клемма заземления в нём такие же. Огнестойкие подстольные исполнения дополнительно имеют электропривод дверей с автозакрытием по таймеру.
Что такое предельный объём тары?+
Ограничение на объём одной ёмкости внутри корпуса. У огнестойких подстольных исполнений он указан отдельно и меньше номинального объёма шкафа — от 9,5 до 17 л в зависимости от модели. Если в обороте канистры больше, корпус не подойдёт независимо от литража.
Нужно ли подключать подстольный шкаф к вытяжке?+
Да, так же как полноразмерный. Более того, под столешницей пространство замкнутое, и накопление паров там заметнее. Диаметр выхода указан в карточке: у огнестойких подстольных исполнений это Ø 75 мм.
Подберём корпус под ваш проём
Пришлите замеры подстолья и перечень веществ — подскажем, какие модели проходят по габариту, и вернём спецификацию.
