Заземлить оператора — половина дела. Заряд накапливается ещё и на столешнице, коврике, таре, оснастке и на полу под ногами. Если эти поверхности не отвести на общую защитную землю, они разрядятся через изделие. Разбираем, как заземляют рабочую поверхность и пол, зачем нужен резистор 1 МОм в колодке и какое напольное покрытие выбрать.
Экспертный материал bbrc.ru
Коротко о бренде VIKING
VIKING — линейка промышленной мебели и антистатического оснащения для производств, лабораторий и участков, защищённых от статического электричества (зон EPA). Более 20 лет на рынке; выпускается в антистатическом (ESD) и общепромышленном исполнении и соответствует ГОСТ IEC 61340-5-1-2025.
Помимо рабочих мест, VIKING выпускает всё для их заземления: настольные ESD-комплекты и коврики, узлы и колодки заземления с резистором, вилки и клейкие ленты, антистатический линолеум и эпоксидные напольные покрытия. Эта статья — об этих средствах.
Заземление персонала снимает заряд с оператора, но рядом с изделием остаётся ещё много проводящих и рассеивающих объектов: столешница, настольный коврик, тара, оснастка, приборы и пол. Каждый из них может нести собственный потенциал и разрядиться через компонент при касании. Поэтому стандарт требует, чтобы в EPA-зоне все поверхности рабочего места и пол были подключены к общей защитной земле. Тогда заряд стекает медленно и безопасно, а не накапливается и не «выстреливает» в изделие.
Как устроено заземление рабочего места
Схема простая и всегда одна и та же: рассеивающая поверхность (столешница или коврик) → кнопка и шнур → узел или колодка заземления → защитная земля (Protected Earth). К той же защитной земле сводятся пол, стеллажи, тара и заземление персонала. Для безопасности людей соединение с землёй идёт через резистор 1 МОм.
Заземление поверхностей и пола на общую защитную землю
Все поверхности и пол сводятся в колодку заземления и через резистор 1 МОм — на защитную землю. В колодку VKG A-9400 можно подключить до 5 объектов (4 входа + 1 выход на защитную землю).
Настольное покрытие и коврик

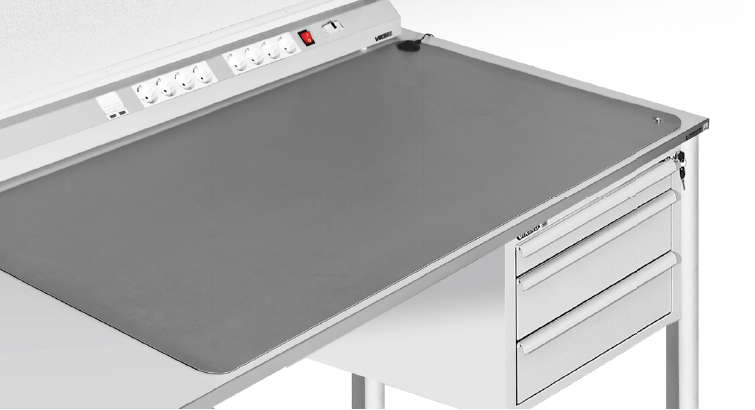

Рабочая поверхность должна быть рассеивающей (dissipative): не диэлектрик, который копит заряд, но и не металл, который разряжает мгновенно. Это либо ESD-столешница самого стола, либо настольный антистатический коврик. Удобнее всего брать готовый настольный комплект (например KH esd 6090): в него входят коврик, кнопки, шнур и точка подключения к заземлению — всё, чтобы сразу подключить поверхность к защитной земле. Комплекты выпускаются в разных размерах под ширину стола.
Узлы и колодки заземления

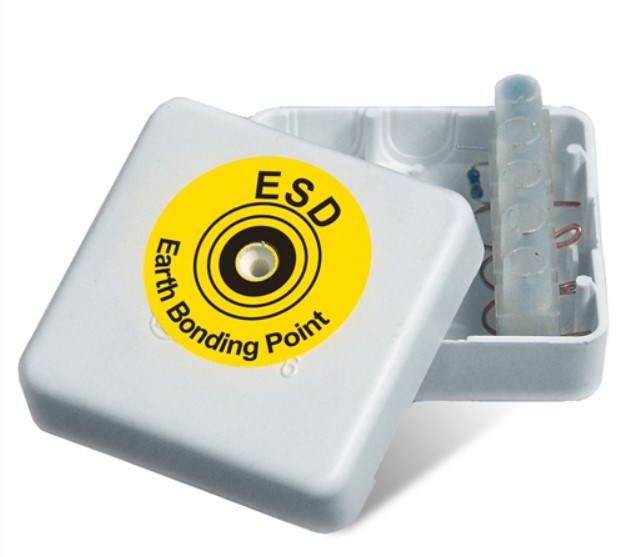

Чтобы свести все шнуры в одну точку, применяют узлы и колодки заземления. Узлы (VKG G-01, G-02) — точки подключения браслетов и поверхностей кнопками 10 мм или разъёмами; универсальный узел совместим со всеми типами разъёмов и позволяет подключить до двух браслетов. Колодка VKG A-9400 — закрытая, с резистором 1 МОм, размером 60×60×30 мм: у неё пять клемм — 4 на вход для заземляемых объектов и 1 на выход к защитной земле. Дополняют схему вилки заземления (30-552-0615, EP1240-13) и клейкая лента для заземления (A-1195).
Резистор 1 МОм и защитная земля
Соединение с землёй для людей — только через резистор. Там, где человек может коснуться заземлённой поверхности, соединение идёт через резистор 1 МОм (защитная земля, Protected Earth). Он делает стекание заряда безопасным и ограничивает ток через тело при случайном касании токоведущих частей. Именно поэтому резистор встроен в колодку A-9400 и в шнуры браслетов.
Все элементы рабочего места и пол сводятся в одну защитную землю. Разрыв любого звена — не защёлкнута кнопка, не подключён шнур, не заземлён пол — выключает всю цепь, даже если остальное на месте.
Напольные покрытия для ESD-зоны
Пол — часть системы заземления, особенно если персонал заземляется через обувь. Три основных решения:
Напольный коврик
локально, быстро

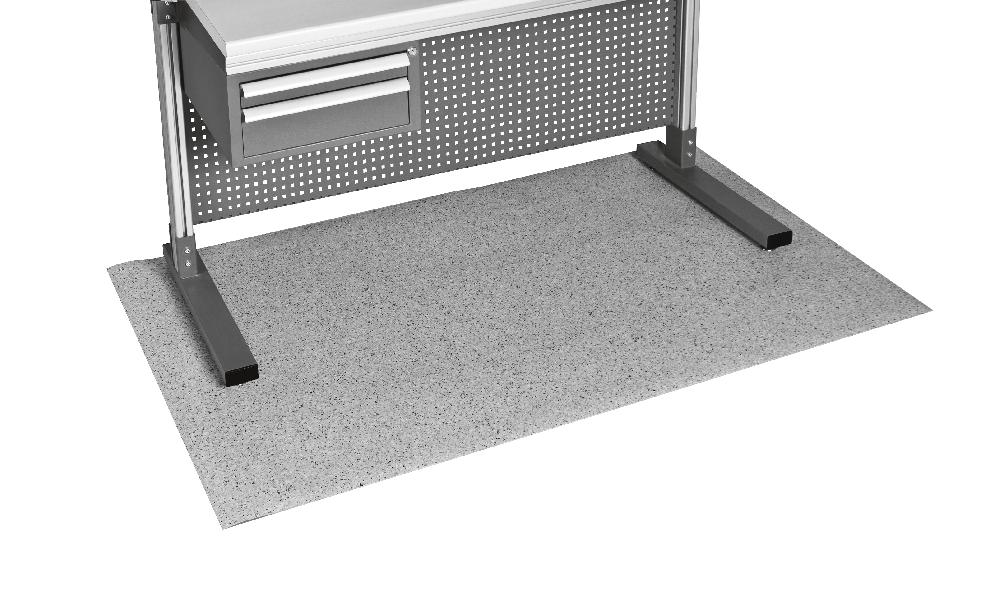

Антистатический коврик (например Т-1200×1900) под рабочее место. Быстрый монтаж, не требует переделки пола, заземляется отдельной точкой.
Токопроводящий линолеум
на зону

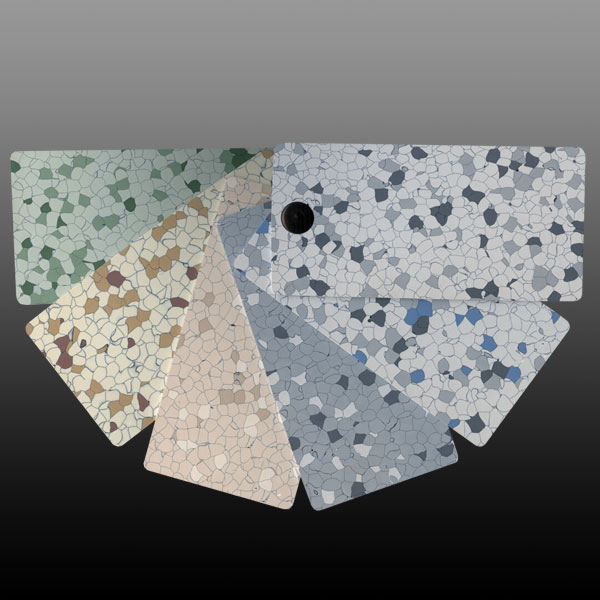

VKG Linostat 608P в плитках: рассеивает и отводит заряд, выдерживает интенсивное движение персонала и лёгкого транспорта, минимальная подготовка основания.
Эпоксидный пол
капитально
Антистатическое эпоксидное покрытие (наливной пол) на всю площадь: бесшовное, износостойкое, для новых и капитально ремонтируемых участков.
Любое напольное покрытие в EPA обязательно заземляется — через закладные полосы или медные шины, сведённые к защитной земле. Незаземлённый «антистатический» пол не работает.
Как собрать заземление рабочего места
Шаг
Что сделать
1
Обеспечить рассеивающую поверхность — ESD-столешница или настольный коврик (комплект KH esd)
2
Подключить поверхность кнопкой 10 мм и шнуром к узлу/колодке заземления
3
Свести в колодку с резистором 1 МОм (A-9400) поверхность, стеллаж, тару, браслет
4
Заземлить пол — коврик, линолеум Linostat или эпоксидное покрытие с закладными
5
Вывести всё на одну защитную землю (Protected Earth)
6
Проверить сопротивление поверхностей и пола приборами; включить в ежегодный ESD-аудит
Как выбрать напольное покрытие
Коврик — когда
Нужно оснастить отдельные рабочие места
Нельзя или дорого менять существующий пол
Быстрый запуск участка
Линолеум / эпоксид — когда
Оснащается вся зона, ходит персонал в ESD-обуви
Линолеум Linostat — интенсивное движение, лёгкий транспорт
Эпоксид — новый цех или капремонт, нужен бесшовный пол
Типовые ошибки
Как ошибаются
Заземляют людей, но не поверхности и пол
Кладут «антистатический» пол и не заземляют его
Заземляют поверхность напрямую, без резистора 1 МОм
Ставят ESD-обувь на обычный пол — цепи нет
Разные объекты уводят на разные «земли»
Как правильно
Поверхность, пол, тара, персонал → одна защитная земля
Через колодку с резистором 1 МОм (A-9400)
Пол обязательно заземлён закладными/шинами
ESD-обувь только в паре с токопроводящим полом
Сопротивление проверяют приборами и в ходе аудита
Соберём заземление рабочих мест и пола под ваш участок — напишите число мест, тип пола и режим работы. Контакты — внизу страницы.
Рекомендуемое оснащение
Базовый набор для заземления поверхности и пола:
Viking KH esd 6090
настольный ESD-комплект
Поверхность · коврик + кнопки + шнур + заземление
Готовый комплект для подключения столешницы. Есть 4060 и 12060.
Напишите число рабочих мест, тип существующего пола и режим работы — предложим поверхности, узлы, колодки и напольное покрытие с раскладкой защитной земли.
Зачем заземлять поверхности и пол, если заземлён персонал?
Заряд накапливается не только на человеке. Столешница, коврик, тара, оснастка и пол сами несут потенциал и могут разрядиться через изделие. В EPA все проводящие и рассеивающие поверхности вместе с полом подключаются к общей защитной земле.
Через что заземляется рабочая поверхность?
Рассеивающая столешница или настольный коврик подключается кнопкой 10 мм и шнуром к узлу или колодке заземления, а та — к защитной земле через резистор 1 МОм.
Что такое колодка заземления с резистором?
Узел, сводящий несколько объектов в одну защитную землю через резистор 1 МОм. Колодка VKG A-9400 — закрытая, 60×60×30 мм: до 5 объектов (4 клеммы на вход и 1 на выход к защитной земле).
Какое напольное покрытие выбрать?
Три варианта: антистатический коврик (локально, например Т-1200×1900), токопроводящий линолеум VKG Linostat 608P (на зону, выдерживает движение людей и лёгкого транспорта) и эпоксидное покрытие (наливной пол на всю площадь). Пол обязательно заземляется.
Нужен ли токопроводящий пол при ковриках на столах?
Да, если персонал заземляется через обувь и перемещается по зоне — обувь работает только с токопроводящим полом. Если работают только сидя с браслетами, требования к полу мягче, но заземление зоны всё равно нужно.
Каким стандартам должно соответствовать заземление?
Основной — ГОСТ IEC 61340-5-1-2025 (вместе с ГОСТ IEC TR 61340-5-2-2021 и ГОСТ Р 53734.5.6-2021): требования к заземлению мест, поверхностей и пола, к защитной земле и к периодическому измерению сопротивления.
