Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: 2300–2500 МГц, кросс-поляризацией ±45°, 2 порта.

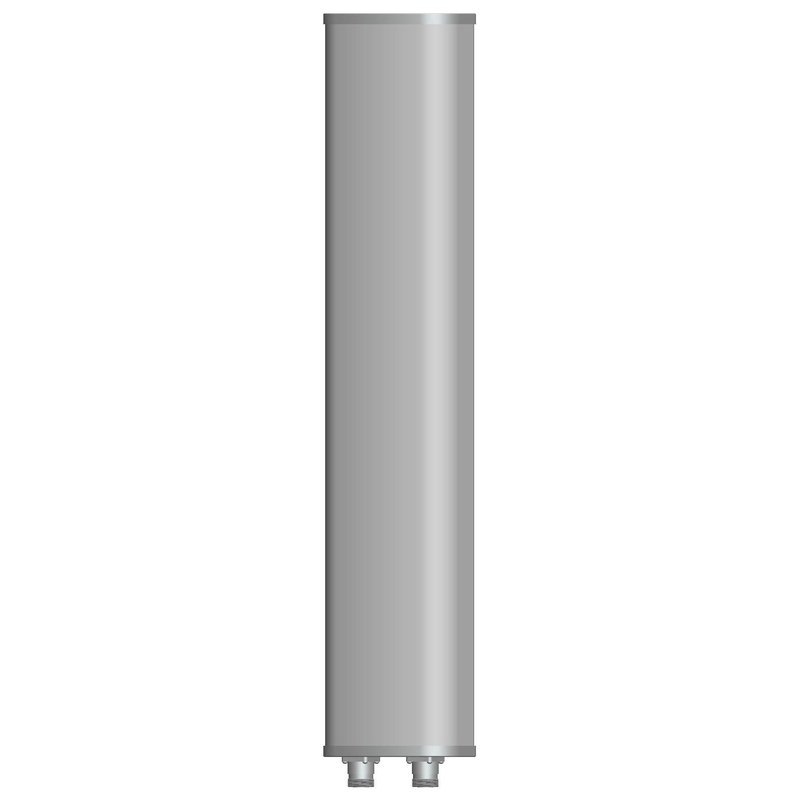

Антенна КАДАММ APW2465D20 — внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: одной излучающей системой 2300–2500 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают LTE TDD 2300 (диапазоны 3GPP B40), возможно MIMO 2×2.
Коэффициент усиления 20,5 дБи, ширина ДН в горизонтальной плоскости 60°, в вертикальной 3°. Габариты 2150 × 160 × 81 мм, масса 7,3 кг. КСВН не более 1,5.

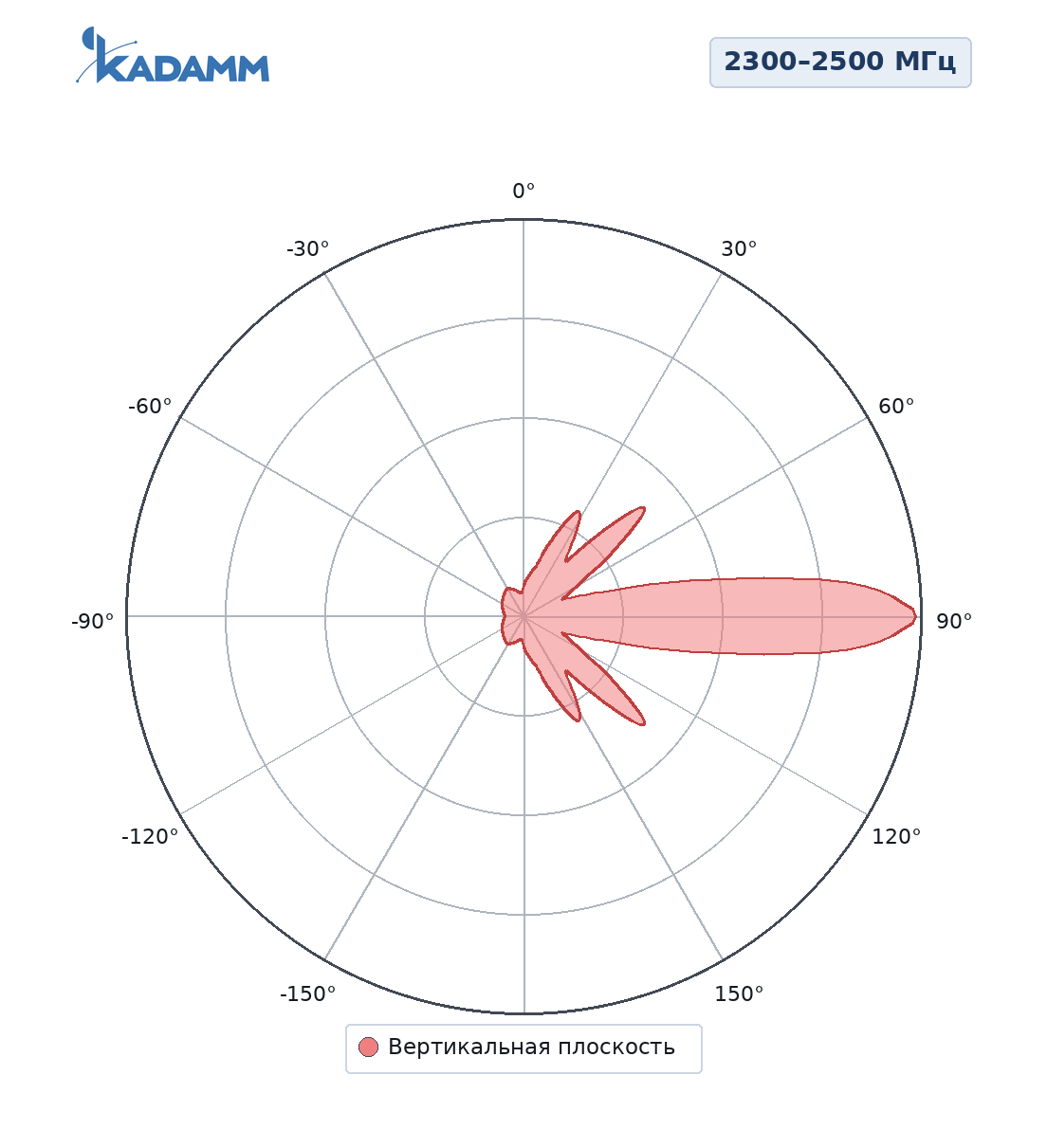

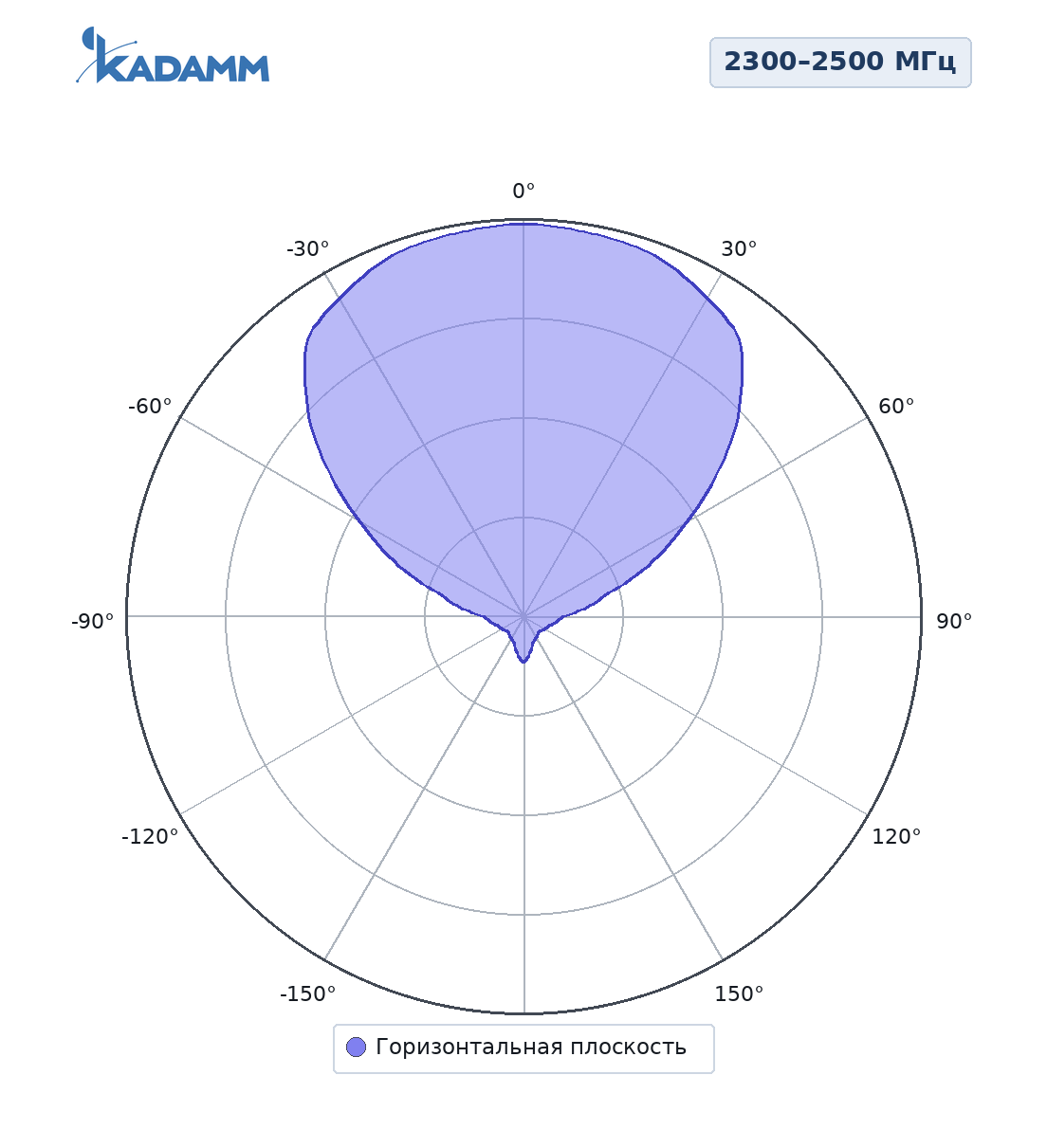

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2300–2500 МГц |
| Коэффициент усиления, дБи | 20,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 3,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2150 × 160 × 81 мм |
| Размеры упаковки | 2380 × 280 × 160 мм |
| Масса антенны | 7,3 кг |
| Материал радома | УФ-стойкий ПВХ |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–110 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Покрытие Wi-Fi улиц, дворов, кампусов и промышленных площадок от точки доступа на мачте, базовые станции беспроводных провайдеров (схема «точка–многоточка»), сети видеонаблюдения и телеметрии (LTE TDD 2300).
Антенна КАДАММ APW2465D20, монтажный комплект на трубу Ø50–110 мм.
| Параметр | APW2465D20 | APW2465VP18 | APW2465DP18 | APW2465VH18 | APW2465VP17 | APW2465DP17 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2300–2500 МГц | — | — | — | — | — |
| Поляризация | ±45° | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 60° | — | — | — | — | — |
| Коэффициент усиления | 20,5 дБи | — | — | — | — | — |
| Электрический наклон | 0°, фикс. | — | — | — | — | — |
| Тип | внешняя секторная антенна Wi-Fi | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Направленная антенна собирает энергию в узкий луч 10–35°: так строят мосты «точка–точка» и подключают удалённые объекты. Секторная антенна покрывает сектор 60–120° и работает на точке доступа в центре зоны, к которой подключаются абоненты; три-четыре сектора закрывают круг.
2,4 ГГц дальше проходит и лучше огибает препятствия, но диапазон узкий и сильно загружен. 5 ГГц даёт больше каналов и скорость, меньше помех, но требует прямой видимости. Двухдиапазонные антенны работают в обоих диапазонах с одной точкой доступа.
Два порта с поляризациями ±45° или вертикальная + горизонтальная передают два независимых потока (MIMO 2×2) и почти удваивают скорость канала. Число портов антенны должно совпадать с числом антенных разъёмов точки доступа.
Коротким кабелем с малыми потерями: на 5 ГГц потери в кабеле велики, поэтому точку доступа ставят рядом с антенной на мачте, а к зданию ведут Ethernet. Разъёмы антенны и устройства должны совпадать или соединяться переходником.
Главный лепесток направляют на корреспондента или центр зоны: у направленной антенны — по прямой видимости с точной юстировкой по уровню сигнала, у секторной — по оси сектора, с механическим наклоном вниз на зону абонентов.
Антенны с заземлением по постоянному току отводят статику на мачту, но грозоразрядник на фидере или в линии Ethernet и заземление мачты остаются обязательными.
Артикул для заказа: KADAMM APW2465D20. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM APW2465D20 — внешняя секторная антенна Wi-Fi 2300–2500 МГц, 20,5 дБи, 2 порта от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM APW2465D20 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
