Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей с вертикальной поляризацией: 2400–2500 МГц, 1 порт.

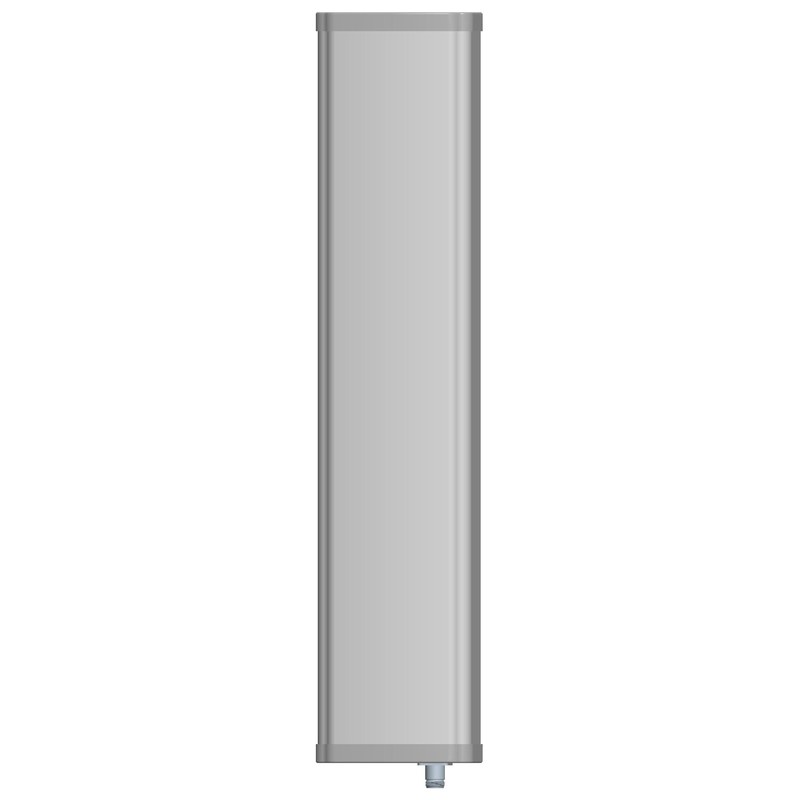

KADAMM APW2490VP14 — секторная антенна для сетей Wi-Fi 2,4 ГГц. Основные данные: полосы 2400–2500 МГц; усиление 14 дБи; луч 90° по горизонтали; поляризация вертикальная; разъём 1×N.
Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки. По частотам антенна перекрывает: Wi-Fi 2,4 ГГц, каналы 1–13.
Секторная антенна — основа базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе шириной 90°. Четыре сектора по 90° или три по 120° закрывают круг вокруг опоры; узкий вертикальный луч (15°) даёт усиление и дальность, но требует точной установки по углу места. Отношение вперёд/назад не менее 23 дБ снижает помехи между секторами, работающими на соседних каналах.
Поляризация вертикальная, вход один — антенна для однопотоковой линии или для одного из трактов точки доступа. На встречной стороне канала антенну ставят с той же поляризацией: при развороте на 90° теряется до 20 дБ и больше.
Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 200 Вт; разъём 1×N, вывод снизу. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.
Конструкция: размеры 500 × 128 × 56 мм, масса 1,4 кг, крепление Ø35–75 мм, механический наклон 0–15°, ветер до 60 м/с, рабочая температура −40…+60 °C. На улице разъёмы после монтажа герметизируют, антенну и опору заземляют, кабель крепят к мачте хомутами.

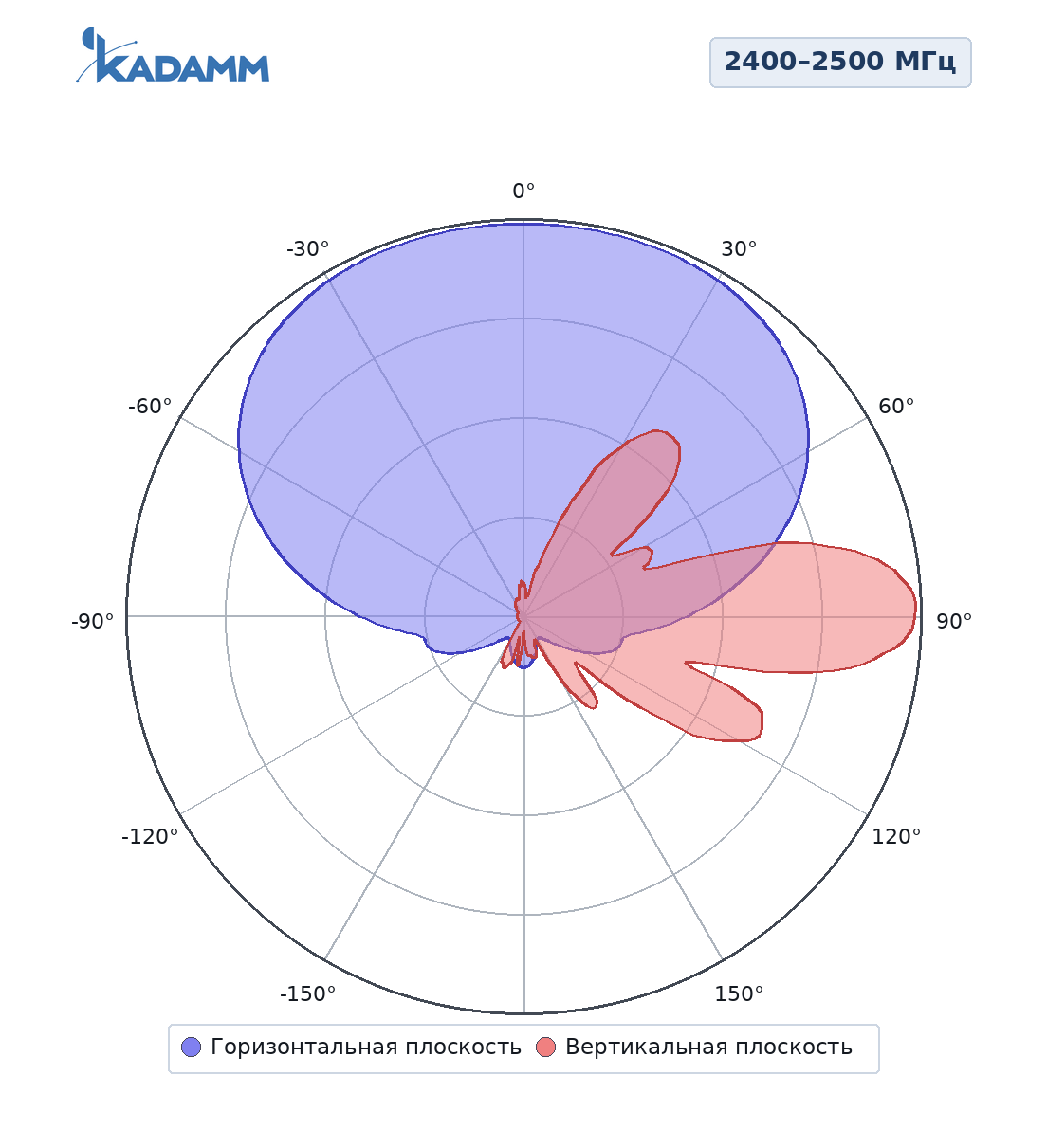

Диаграммы направленности KADAMM APW2490VP14 в полосах 2400–2500 МГц, горизонтальная и вертикальная плоскости — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Секторные антенны — база для покрытия посёлков, коттеджных поселков, промышленных и логистических площадок: на опоре ставят несколько секторов, абоненты подключаются направленными антеннами или обычными устройствами.
По частотам антенна работает с оборудованием: Wi-Fi 2,4 ГГц, каналы 1–13; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.
Диапазон. Антенна должна перекрывать полосы точки доступа: 2,4 ГГц.
Тип. Секторная — для базовой станции; ширина сектора 90° задаёт число секторов на опоре.
Разъём и кабель. Разъём 1×N; кабель — как можно короче, особенно на 5 ГГц.
Установка. Крепление Ø35–75 мм; на улице — заземление и герметизация разъёмов.
Антенна КАДАММ APW2490VP14, монтажный комплект на трубу Ø35–75 мм.
| Параметр | APW2490VP14 | APW2490DP14 | APW2490VH14 | APW2490VP15 | APW2490DP15B | APW2490VP16 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 МГц |
| Поляризация | вертикальная | ±45° | две линейные (V+H) | вертикальная | ±45° | вертикальная |
| Ширина ДН по уровню −3 дБ | 90° | 90° | 90° | 90° | 90° | 90° |
| Коэффициент усиления | 14 дБи | 14 дБи | 14 дБи | 15 дБи | 15 дБи | 16 дБи |
| Тип | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | внешняя секторная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APW2490VP14 работает в полосах 2,4 ГГц, разъём — 1×N. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.
Сколько секторов в схеме: при ширине сектора 90° круг вокруг опоры закрывают четыре антенны, каждая со своей точкой доступа или своим радиотрактом. Соседние секторы разводят по неперекрывающимся каналам, чтобы они не мешали друг другу на краях, где диаграммы перекрываются.
Если абоненты только с одной стороны, хватает одной–двух антенн. Угол места выставляют так, чтобы узкий вертикальный луч приходился на дальнюю границу зоны; механический наклон кронштейна (0–15°) для этого и нужен. Ближних абонентов при этом обслуживает нижний край луча.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.
Да: рабочая температура −40…+60 °C. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM APW2490VP14, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW2490VP14 могут уточняться без уведомления.
Поставляем KADAMM APW2490VP14 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 14 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
