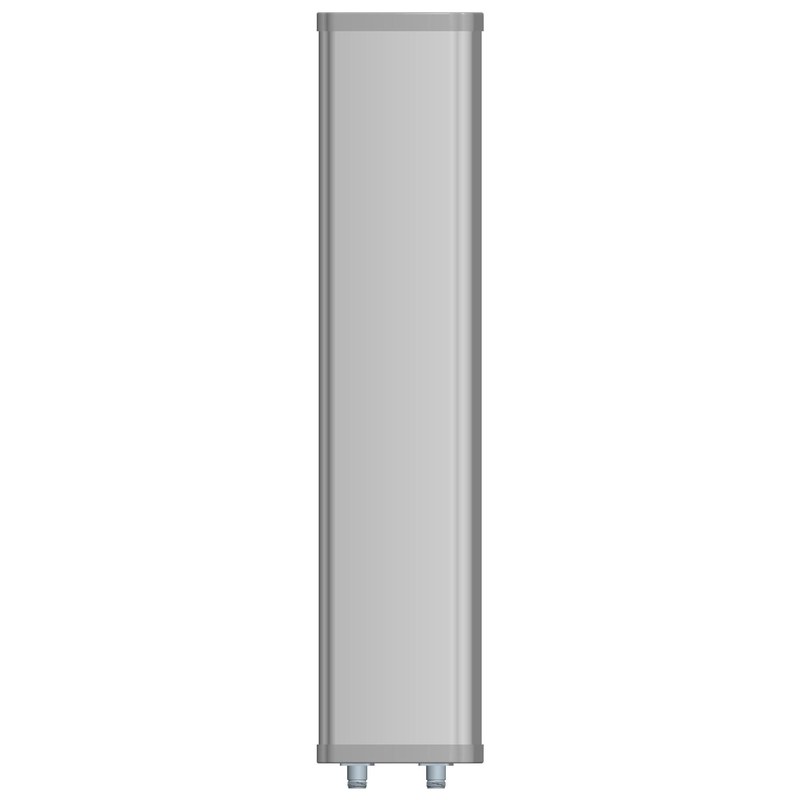

KADAMM APW2490VH14 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 14 дБи, 90°, 2 порта

KADAMM APW2490VH14 — секторная антенна для сетей Wi-Fi 2,4 ГГц. Ключевые параметры: диапазон 2400–2500 МГц, усиление 14 дБи, горизонтальный луч 90°, две линейные поляризации (V+H), входов — 2, разъёмы 2×N.

KADAMM APW2490VH14
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
2400–2500 МГц
Диапазон
14 дБи
Усиление
90°
Ширина луча (Г)
Две линейные (V+H)
Поляризация
2×N
Разъёмы
450 мм
Высота

Что это за серия

Для KADAMM APW2490VH14 опорные цифры — полоса 2400–2500 МГц и коэффициент усиления 14 дБи. Ближайшая модель в линейке — KADAMM APW2490VP14: у неё число портов 1 и длина 500 мм, у KADAMM APW2490VH14 — 2 и 450 мм.

Полоса 2,4 ГГц тесная: 13 каналов через 5 МГц, без перекрытия умещаются три канала по 20 МГц; плюс — лучшее проникновение через листву и стены. По частотам антенна перекрывает: Wi-Fi 2,4 ГГц, каналы 1–13.

Секторная антенна — основа базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе шириной 90°. Четыре сектора по 90° или три по 120° закрывают круг вокруг опоры; узкий вертикальный луч (15°) даёт усиление и дальность, но требует точной установки по углу места. Отношение вперёд/назад не менее 23 дБ снижает помехи между секторами, работающими на соседних каналах.

Антенна совмещает две линейные поляризации (V+H) и тем самым образует два независимых канала MIMO 2×2: точка доступа ведёт два потока одновременно и удваивает скорость при той же ширине канала; развязка входов — не менее 30 дБ. Ответная антенна линии обязана поддерживать те же две поляризации.

Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 200 Вт; разъём 2×N, вывод снизу. На частотах Wi-Fi потери в коаксиале заметно выше, чем на сотовых, и на 5 ГГц больше, чем на 2,4 ГГц: радиомодуль располагают вплотную к антенне, а вместо длинного снижения тянут Ethernet к наружной точке доступа.

Конструкция: размеры 450 × 128 × 56 мм, масса 1,6 кг, крепление Ø35–75 мм, механический наклон 0–15°, ветер до 60 м/с, рабочая температура −40…+60 °C. При уличной установке разъёмы герметизируют, антенну с опорой заземляют, а кабель хомутами притягивают к мачте.

Конструктивные особенности

Сектор для точки доступа2400–2500 МГц, луч 90° по азимуту, 14 дБи — сектор с абонентами вокруг точки доступа на мачте.
КомпактностьРазмеры — 450 × 128 × 56 мм, вес 1,6 кг, монтаж на трубу Ø35–75 мм.
Две линейные поляризации (V+H)2 порта, 2 × розетка N.
Чистый трактКоэффициент стоячей волны по напряжению — не выше 1,5, развязка входов — от 30 дБ.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеРадом — непластифицированный ПВХ (uPVC), рабочая температура −40…+60 °C, ветер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот2400–2500 МГц
Коэффициент усиления, дБи14
Ширина ДН по уровню −3 дБ, горизонтальная плоскость90°
Ширина ДН по уровню −3 дБ, вертикальная плоскость15°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥23
Поляризационная развязка (кроссполяризационная), дБ≥15 (при ±60°: ≥10)
Подавление первого бокового лепестка, дБ≥15
Развязка между входами, дБ≥30
ПоляризацияДве линейные (V+H)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмы2 × розетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)450 × 128 × 56 мм
Размеры упаковки535 × 135 × 188 мм
Масса антенны1,6 кг
Максимальная скорость ветра60 м/с
Материал радомаНепластифицированный ПВХ (uPVC)
Механический наклон0–15°
Рабочая температура−40…+60 °C
Крепление на трубуØ35–75 мм

Диаграммы направленности

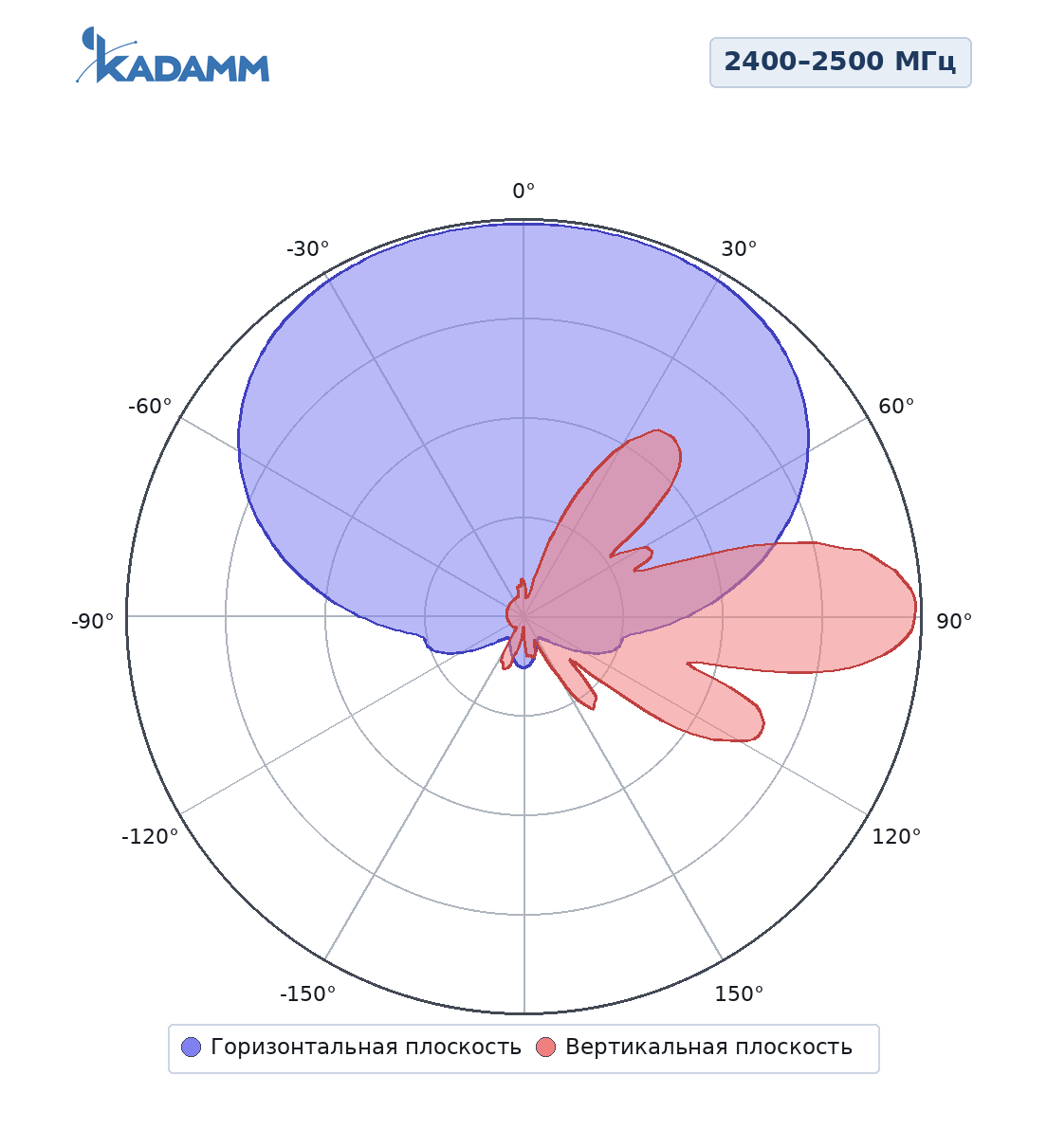

Диаграмма направленности KADAMM APW2490VH14, 2400–2500 МГц, горизонтальная и вертикальная плоскости
2400–2500 МГц, горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM APW2490VH14 в полосах 2400–2500 МГц, горизонтальная и вертикальная плоскости — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — стыковочные размеры разъёмов: 2 шт., тип — розетка N

Комплект поставки

Антенна KADAMM APW2490VH14, монтажный комплект на трубу Ø35–75 мм.

Где применяется

Секторные антенны — база для покрытия посёлков, коттеджных поселков, промышленных и логистических площадок: на опоре ставят несколько секторов, абоненты подключаются направленными антеннами или обычными устройствами.

По частотам антенна работает с оборудованием: Wi-Fi 2,4 ГГц, каналы 1–13; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.

Как подобрать под объект

Параметр выбораЧто учесть
ДиапазонАнтенна должна перекрывать полосы точки доступа: 2,4 ГГц.
ТипСекторная — для базовой станции; ширина сектора 90° задаёт число секторов на опоре.
ВходыКоличество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).
Разъём и кабельРазъёмы — 2×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.
УстановкаКрепление Ø35–75 мм; на улице — заземление и герметизация разъёмов.

Сравнение с похожими антеннами KADAMM

ПараметрAPW2490VH14APW2490VP14APW2490DP14APW2490VP15APW2490DP15BAPW2490VP16
ФотоKADAMM APW2490VH14KADAMM APW2490VP14KADAMM APW2490DP14KADAMM APW2490VP15KADAMM APW2490DP15BKADAMM APW2490VP16
Диапазон частот2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц
Поляризациядве линейные (V+H)вертикальная±45°вертикальная±45°вертикальная
Ширина ДН по уровню −3 дБ90°90°90°90°90°90°
Коэффициент усиления14 дБи14 дБи14 дБи15 дБи15 дБи16 дБи
Типвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fi
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Достаточно совпадения по трём пунктам — диапазону, количеству входов и типу разъёма. KADAMM APW2490VH14 работает в полосах 2,4 ГГц, входов — 2, разъём — 2×N. Рабочие диапазоны точки доступа приводятся в её паспорте; если устройство двухдиапазонное, к нему ставят двухдиапазонную антенну или отдельную антенну на каждый диапазон.

Важная деталь — тип разъёма: на роутерах часто стоят RP-SMA и RP-TNC, несовместимые с обычными SMA и TNC; выручит переходник или кабель с нужными концами.

Сколько секторов в схеме: при ширине сектора 90° круг вокруг опоры закрывают четыре антенны, каждая со своей точкой доступа или своим радиотрактом. Соседним секторам дают неперекрывающиеся каналы — на стыке диаграмм они иначе мешали бы друг другу.

Если абоненты только с одной стороны, хватает одной–двух антенн. Наклон выбирают так, чтобы узкий вертикальный луч смотрел на дальний край зоны; для этого кронштейн и даёт механический наклон 0–15°. Ближних абонентов при этом обслуживает нижний край луча.

Входы антенны соединяют с отдельными радиотрактами точки доступа, используя кабели одного типа и равной длины. При подключении не всех входов точка доступа уменьшит число потоков, и скорость снизится. Длины кабелей могут расходиться на несколько сантиметров без последствий; важнее, чтобы кабель был одного типа, иначе затухание в трактах будет разным.

В линиях «точка — точка» поляризации на обоих концах должны совпадать: вертикальная к вертикальной, горизонтальная к горизонтальной. Перепутанные кабели легко определить по уровню сигнала в интерфейсе точки доступа: при правильном подключении уровни по трактам близки, при перекрёстном — один из них заметно ниже.

Кабель делают как можно короче: на Wi-Fi потери в нём высокие и увеличиваются с частотой — на 5 ГГц заметно больше, чем на 2,4 ГГц. Всего несколько метров тонкого кабеля могут поглотить всё усиление антенны, так что длину снижения учитывают в энергетике линии.

Снаружи точку доступа выгоднее ставить на мачте рядом с антенной, подводя к ней Ethernet с PoE. Когда длинный ВЧ-кабель неизбежен, выбирают низкопотерный кабель и ставят как можно меньше переходников; мы подберём сборку с нужными разъёмами и рассчитаем её затухание на рабочей частоте.

Да: рабочая температура −40…+60 °C. Соединения герметизируют термоусадкой или самовулканизирующейся лентой; кабель крепят, чтобы ветер его не качал, и формируют капельную петлю — вода стекает с неё, не доходя до разъёма.

Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. Внутри помещений и корпусов приборов это лишнее — хватит прокладки кабеля без перегибов и пережатий; магнитное или клеевое основание ставят на чистую ровную поверхность.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Техническое описание KADAMM APW2490VH14 (PDF) — скачать

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM APW2490VH14, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW2490VH14 могут уточняться без уведомления.

Купить KADAMM APW2490VH14

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM APW2490VH14 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 14 дБи, 2 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
