В карточке 4 исполнения; различия — в таблице «Исполнения».
Главное в KADAMM AOW24-7 — усиление 7 дБи и разъём типа SMA / UHF / N. Ближайшая модель в линейке — KADAMM AR-24-7R: у неё полоса 2400–2484 МГц, у KADAMM AOW24-7 — 2400–2483 МГц. Все частоты KADAMM AOW24-7 перекрывает и KADAMM AR-24-7R.
Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки. Рабочий диапазон: Wi-Fi 2,4 ГГц, каналы с 1 по 13.
Всенаправленная антенна излучает одинаково во все стороны по горизонтали. Усиление у неё набирается только сжатием луча по вертикали: чем выше усиление, тем тоньше «блин» излучения и тем заметнее провал прямо под антенной. Отсюда правило: антенны с высоким усилением устанавливают выше, а в помещениях и для близко расположенных абонентов применяют модели с малым усилением.
Вертикальная поляризация и один вход: антенна предназначена для однопотоковой линии или для одного из трактов точки доступа. Поляризация антенны на встречной стороне должна совпадать: если повернуть её на 90°, потери достигают 20 дБ и больше.
Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 50 Вт; разъём SMA / UHF / N. На частотах Wi-Fi потери в коаксиале заметно выше, чем на сотовых, и на 5 ГГц больше, чем на 2,4 ГГц: радиомодуль располагают вплотную к антенне, а вместо длинного снижения тянут Ethernet к наружной точке доступа.
Конструкция: масса 0,2 кг. При уличной установке разъёмы герметизируют, антенну с опорой заземляют, а кабель хомутами притягивают к мачте.
Конструктивные особенности
Круговая диаграмма 360°2400–2483 МГц, усиление 7 дБи, равномерное покрытие вокруг точки доступа в горизонтальной плоскости.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»).
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 50 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
2400–2483 МГц
Коэффициент усиления, дБи
7
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
50 Вт
Механические характеристики
Параметр
Значение
Разъёмы
по исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)
по исполнению (см. таблицу «Исполнения»)
Масса антенны
0,2 кг
Артикулы серии: исполнения
Артикул
Разъём
Длина / габариты, мм

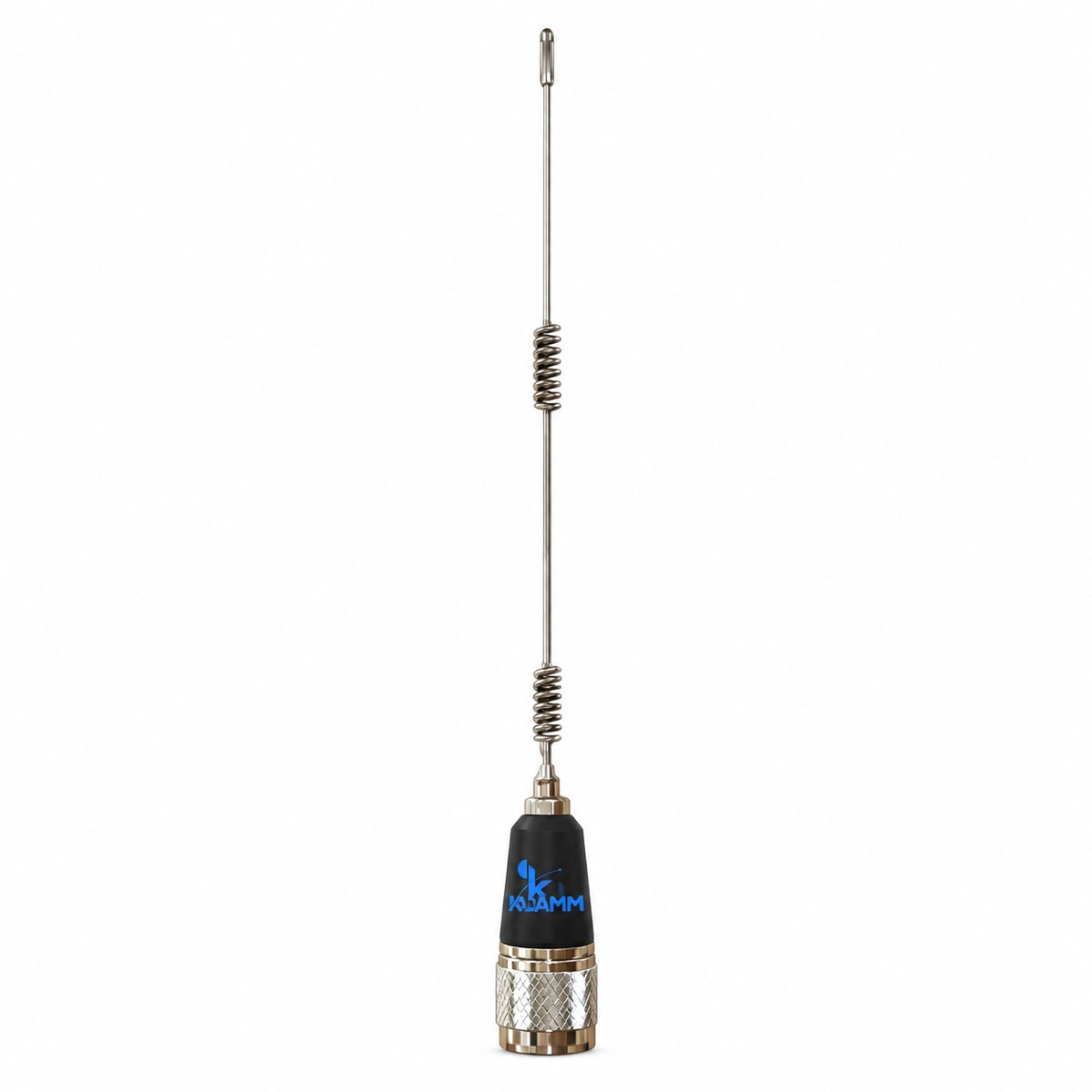

KADAMM AOW24-7
вилка SMA или по заказу
220
KADAMM AOW24-7-2
вилка SMA или по заказу
260
KADAMM AOW24-7-3
вилка UHF
260
KADAMM AOW24-7-4
вилка N
260
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Комплект поставки
Антенна KADAMM AOW24-7, монтажный комплект.
Где применяется
Всенаправленная антенна нужна, когда абоненты расположены со всех сторон — во дворе, на площади, в кемпинге, на складе, в цехе или на открытой территории предприятия; на опоре кабели снижения ведут от неё к наружной точке доступа или базовой станции Wi-Fi.
По частотам антенна работает с оборудованием: Wi-Fi 2,4 ГГц, каналы 1–13; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.
Как подобрать под объект
Параметр выбора
Что учесть
Диапазон
Антенна должна перекрывать полосы точки доступа: 2,4 ГГц.
Тип
Всенаправленная — абоненты вокруг; для дальних линий берут направленную.
Разъём и кабель
Разъём SMA / UHF / N; кабель — как можно короче, особенно на 5 ГГц.
Установка
Способ крепления выбирают по месту; при наружной установке антенну заземляют, а разъёмы герметизируют.
Совместимость определяют три параметра: диапазон, количество входов и тип разъёма. KADAMM AOW24-7 работает в полосах 2,4 ГГц, разъём — SMA / UHF / N. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Сверьте разъёмы: у роутеров распространены «обратные» RP-SMA и RP-TNC, которые с обычными SMA и TNC не стыкуются; в таком случае ставят переходник или берут кабель с ответными разъёмами нужного типа.
Зона зависит не столько от антенны, сколько от мощности точки доступа, высоты установки, стен и перекрытий. Антенна KADAMM AOW24-7 распределяет излучение по кругу, усиление 7 дБи; чем выше усиление, тем дальше по горизонтали, но тоньше луч по вертикали, и тем заметнее провал прямо под антенной.
Для помещений покрытие проверяют радиообследованием или расчётом по плану этажа; для открытых территорий — по высоте мачты и расположению абонентов.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Пара метров тонкого кабеля может свести на нет усиление антенны — длину снижения закладывают в расчёт линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Длинную ВЧ-линию делают кабелем с малыми потерями и почти без переходников; сборку с подходящими разъёмами подберём сами и оценим её затухание на рабочей частоте.
Допустима ли установка на улице, определяется исполнением — уточняйте у менеджера. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. Внутри помещений и корпусов приборов это лишнее — хватит прокладки кабеля без перегибов и пережатий; магнитное или клеевое основание ставят на чистую ровную поверхность.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Документация
Техническое описание
Состав документации уточняйте у менеджера
Техподдержка
Консультация по подбору
Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AOW24-7, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOW24-7 могут уточняться без уведомления.
Купить KADAMM AOW24-7
Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08
Поставляем KADAMM AOW24-7 — всенаправленная антенна Wi-Fi 2,4 ГГц (2400–2483 МГц), 7 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
