Штыревая антенна на разъёме для модема, роутера, контроллера или радиомодуля: 2400–2483,5 МГц.
Антенна КАДАММ AR-24-5R — штыревая антенна на разъёме для модема, роутера, контроллера или радиомодуля. Рабочие частоты 2400–2483,5 МГц, усиление 5 дБи, разъём RP-SMA.
Характеристики по документации на модель: КСВН ≤2,0; поляризация линейная. Конструкция: рабочая температура −40…+85 °C.
Применение — модули и точки доступа Wi-Fi 2,4 ГГц, Bluetooth и ZigBee.
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2483,5 МГц |
| Усиление | 5 дБи |
| КСВН | ≤2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъём | RP-SMA, вилка |
| Рабочая температура | −40…+85 °C |
| Вибростойкость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
AR-24-5R — модули и точки доступа Wi-Fi 2,4 ГГц, Bluetooth и ZigBee.

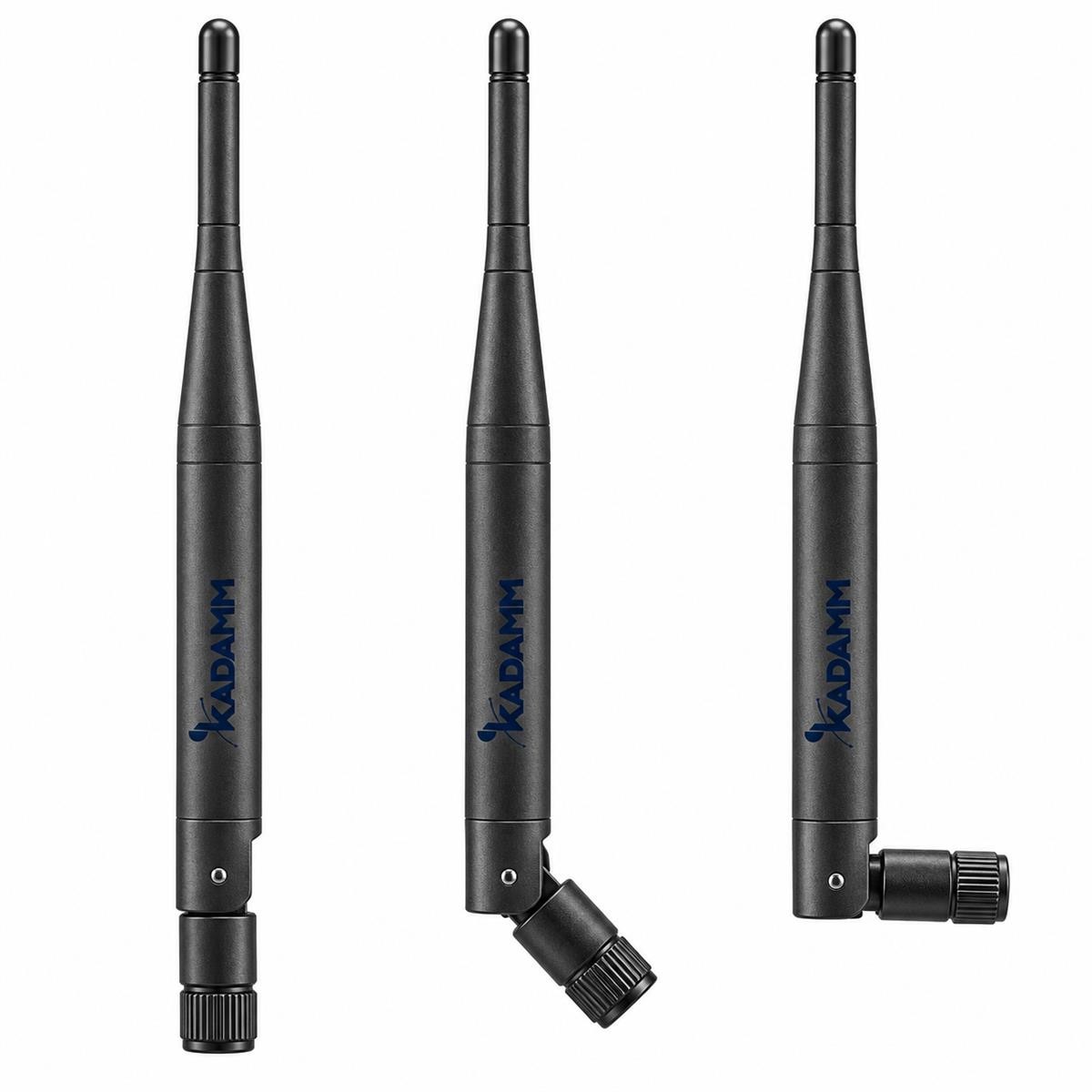

Антенна КАДАММ AR-24-5R.
| Параметр | AR-24-5R | AOW24-5 | AOW24-6 | AOW24-4M | AOW24-3 | AOW24-7 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2483,5 МГц | 2400–2500 МГц | 2400–2500 / 5150–5850 МГц | 2400–2500 / 5150–7125 МГц | 2400–2500 / 5150–5850 МГц | 2400–2483 МГц |
| Поляризация | линейная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | 360° | — | — | — |
| Коэффициент усиления | 5 дБи | 5 дБи | 6 дБи | 7 дБи | 3 дБи | 7 дБи |
| Тип | штыревая антенна на разъёме | всенаправленная антенна Wi-Fi | всенаправленная антенна Wi-Fi | всенаправленная антенна Wi-Fi | всенаправленная антенна Wi-Fi | всенаправленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AR-24-5R — 2400–2483,5 МГц.
У KADAMM AR-24-5R — RP-SMA, вилка; поляризация — линейная.
У KADAMM AR-24-5R: диапазоны 2400–2483,5 МГц, поляризация линейная, тип штыревая антенна на разъёме. У KADAMM AOW24-5: диапазоны 2400–2500 МГц, поляризация вертикальная, тип всенаправленная антенна Wi-Fi.
У RP-SMA центральный контакт переставлен: штырь стоит в розетке, а гнездо — в вилке. Антенна с RP-SMA подходит к роутерам и точкам доступа с таким же разъёмом; к оборудованию с обычным SMA нужен переходник.
Артикул для заказа — KADAMM AR-24-5R, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AR-24-5R могут уточняться без уведомления.
Поставляем KADAMM AR-24-5R — штыревая антенна Wi-Fi 2,4 ГГц, 5 дБи, RP-SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
