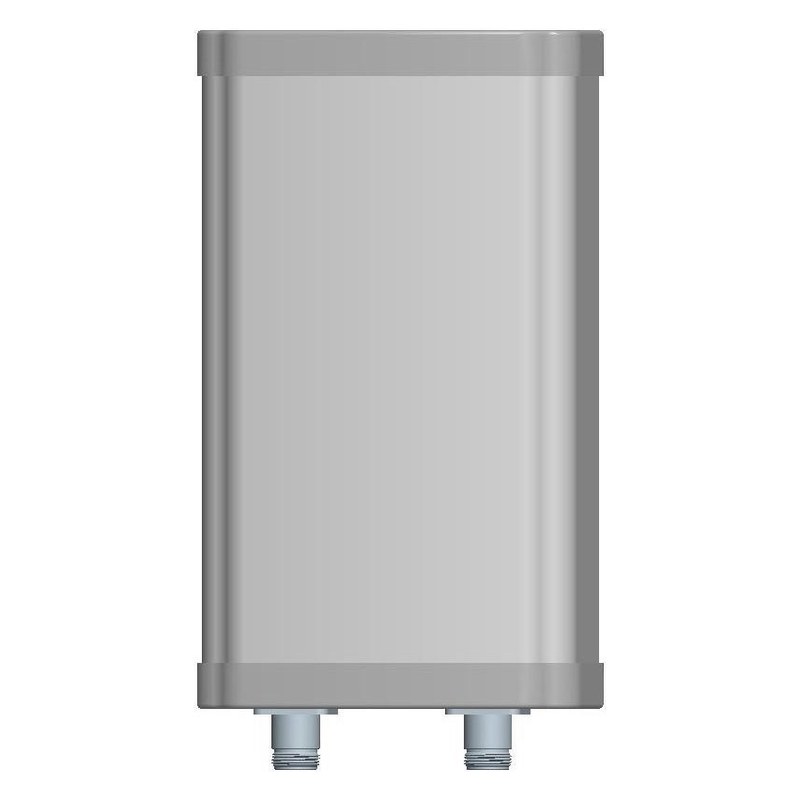

KADAMM APW2490VH11 — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 11 дБи, 90°, 2 порта

KADAMM APW2490VH11 — секторная антенна для сетей Wi-Fi 2,4 ГГц. Ключевые параметры: диапазон 2400–2500 МГц, усиление 11 дБи, горизонтальный луч 90°, две линейные поляризации (V+H), входов — 2, разъёмы 2×N.

KADAMM APW2490VH11
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
2400–2500 МГц
Диапазон
11 дБи
Усиление
90°
Ширина луча (Г)
Две линейные (V+H)
Поляризация
2×N
Разъёмы
280 мм
Высота

Что это за серия

Главное в KADAMM APW2490VH11 — рабочий диапазон 2400–2500 МГц и луч по горизонтали 90°. Ближайшая модель в линейке — KADAMM APW2490VH14: у неё усиление 14 дБи и длина 450 мм, у KADAMM APW2490VH11 — 11 дБи и 280 мм.

Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки. Антенна охватывает Wi-Fi 2,4 ГГц на каналах 1–13.

Секторная антенна — основа базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе шириной 90°. Круг вокруг опоры закрывают четыре сектора по 90° или три по 120°; узкий луч по вертикали (30°) — это усиление и дальность, но и точная выставка угла места. Отношение вперёд/назад не менее 22 дБ уменьшает взаимные помехи секторов на соседних каналах.

Две поляризации (Две линейные (V+H)) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала, развязка между входами не менее 30 дБ. Ответная антенна линии обязана поддерживать те же две поляризации.

Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 200 Вт; разъём 2×N, вывод снизу. Коаксиал на Wi-Fi теряет много — больше, чем на сотовых частотах, а на 5 ГГц сильнее, чем на 2,4 ГГц; поэтому точку доступа выносят к антенне, а до неё ведут Ethernet.

Корпус 280 × 128 × 56 мм, масса 1 кг, на трубу Ø35–75 мм, наклон кронштейна 0–15°, ветер до 60 м/с, температура −40…+60 °C. Наружный монтаж завершают герметизацией разъёмов, заземлением антенны с опорой и креплением кабеля к мачте хомутами.

Конструктивные особенности

Сектор для точки доступа2400–2500 МГц, ширина луча 90° в горизонтальной плоскости, усиление 11 дБи: зона абонентов вокруг точки доступа на мачте.
КомпактностьГабариты 280 × 128 × 56 мм, масса 1 кг, крепление Ø35–75 мм.
Две линейные поляризации (V+H)Число портов 2; подключение — 2 × розетка N.
Чистый трактКСВН до 1,5; входы развязаны не хуже чем на 30 дБ.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеКожух из непластифицированного ПВХ (uPVC); −40…+60 °C; ветер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот2400–2500 МГц
Коэффициент усиления, дБи11
Ширина ДН по уровню −3 дБ, горизонтальная плоскость90°
Ширина ДН по уровню −3 дБ, вертикальная плоскость30°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥22
Поляризационная развязка (кроссполяризационная), дБ≥15 (при ±60°: ≥10)
Развязка между входами, дБ≥30
ПоляризацияДве линейные (V+H)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмы2 × розетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)280 × 128 × 56 мм
Размеры упаковки400 × 230 × 160 мм
Масса антенны1 кг
Максимальная скорость ветра60 м/с
Материал радомаНепластифицированный ПВХ (uPVC)
Механический наклон0–15°
Рабочая температура−40…+60 °C
Крепление на трубуØ35–75 мм

Диаграммы направленности

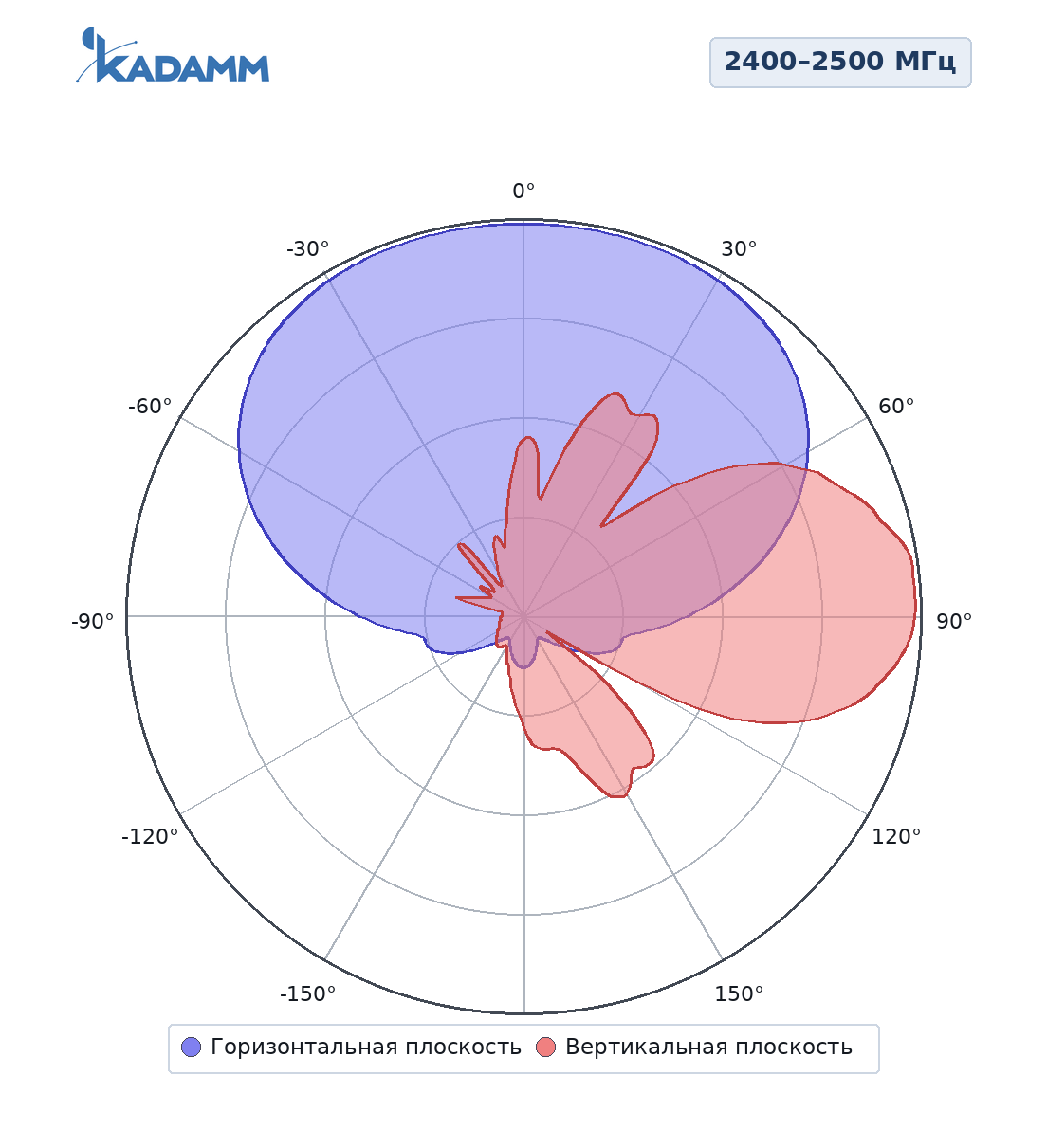

Диаграмма направленности KADAMM APW2490VH11, 2400–2500 МГц, горизонтальная и вертикальная плоскости
2400–2500 МГц, горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM APW2490VH11 в полосах 2400–2500 МГц, горизонтальная и вертикальная плоскости — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — разъёмы, присоединительные размеры: розетка N, 2 шт.

Комплект поставки

Антенна KADAMM APW2490VH11, монтажный комплект на трубу Ø35–75 мм.

Где применяется

Секторами закрывают посёлки, коттеджную застройку, промышленные и складские площадки: на одной опоре несколько антенн, а абоненты подключаются обычными устройствами или через направленные антенны.

Рабочие частоты — Wi-Fi 2,4 ГГц, каналы 1–13; точка доступа или роутер должны иметь столько же радиотрактов и такой же разъём.

Как подобрать под объект

Параметр выбораЧто учесть
ДиапазонРабочий диапазон антенны обязан включать полосы точки доступа — 2,4 ГГц.
ТипСекторная — для базовой станции; ширина сектора 90° задаёт число секторов на опоре.
ВходыКоличество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).
Разъём и кабельРазъём 2×N; кабель — как можно короче, особенно на 5 ГГц.
УстановкаМонтаж на трубу Ø35–75 мм; при наружной установке антенну заземляют, а разъёмы герметизируют.

Сравнение с похожими антеннами KADAMM

ПараметрAPW2490VH11APW2490VP11APW2490VP14APW2490DP14APW2490VH14APW2490VP15
ФотоKADAMM APW2490VH11KADAMM APW2490VP11KADAMM APW2490VP14KADAMM APW2490DP14KADAMM APW2490VH14KADAMM APW2490VP15
Диапазон частот2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц
Поляризациядве линейные (V+H)вертикальнаявертикальная±45°две линейные (V+H)вертикальная
Ширина ДН по уровню −3 дБ90°90°90°90°90°90°
Коэффициент усиления11 дБи11 дБи14 дБи14 дБи14 дБи15 дБи
Типвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fi
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Совместимость определяют три параметра: диапазон, количество входов и тип разъёма. KADAMM APW2490VH11 работает в полосах 2,4 ГГц, входов — 2, разъём — 2×N. Паспорт точки доступа подскажет её диапазоны: двухдиапазонное устройство требует двухдиапазонной антенны либо двух антенн — по одной на диапазон.

Проверьте разъём: роутеры нередко комплектуют «обратными» RP-SMA и RP-TNC, а они с обычными SMA и TNC не соединяются — тогда нужен переходник или кабель с подходящими разъёмами.

Сколько секторов в схеме: при ширине сектора 90° круг вокруг опоры закрывают четыре антенны, каждая со своей точкой доступа или своим радиотрактом. Соседним секторам дают неперекрывающиеся каналы — на стыке диаграмм они иначе мешали бы друг другу.

Когда абоненты с одной стороны от опоры, достаточно одной–двух антенн. Наклон выбирают так, чтобы узкий вертикальный луч смотрел на дальний край зоны; для этого кронштейн и даёт механический наклон 0–15°. Абоненты рядом с опорой при этом попадают под нижний край луча.

Каждый вход антенны подключают к своему радиотракту точки доступа, кабелями одинаковой длины и одного типа. Незадействованные входы означают меньше потоков у точки доступа, а значит, и более низкую скорость. Разница длин кабелей в несколько сантиметров роли не играет, а разные типы кабеля дают разное затухание в трактах.

В линиях «точка — точка» поляризации на обоих концах должны совпадать: вертикальная к вертикальной, горизонтальная к горизонтальной. Проверить, не перепутаны ли кабели, можно в интерфейсе точки доступа: при правильной коммутации уровни по трактам почти равны, а при перекрёстной один уровень заметно проседает.

Длина кабеля решает многое: потери на частотах Wi-Fi велики и растут вместе с частотой, так что на 5 ГГц они ощутимо выше, чем на 2,4 ГГц. Всего несколько метров тонкого кабеля могут поглотить всё усиление антенны, так что длину снижения учитывают в энергетике линии.

Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если трасса требует длинного ВЧ-кабеля, применяют кабель с низкими потерями и сводят число переходников к минимуму; кабельную сборку с нужными разъёмами подберём и рассчитаем её затухание на рабочей частоте.

Да: рабочая температура −40…+60 °C. Готовое соединение защищают от влаги термоусадкой или самовулканизирующейся лентой, кабель прихватывают так, чтобы ветер не раскачивал его и не нагружал разъём, а петлю перед разъёмом укладывают изгибом вниз — вода скатывается с неё, минуя соединение.

Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Внутри здания или корпуса прибора без этих мер можно обойтись — важно лишь проложить кабель без резких перегибов и не пережать его, а магнитное или клеевое основание поставить на чистую ровную поверхность.
