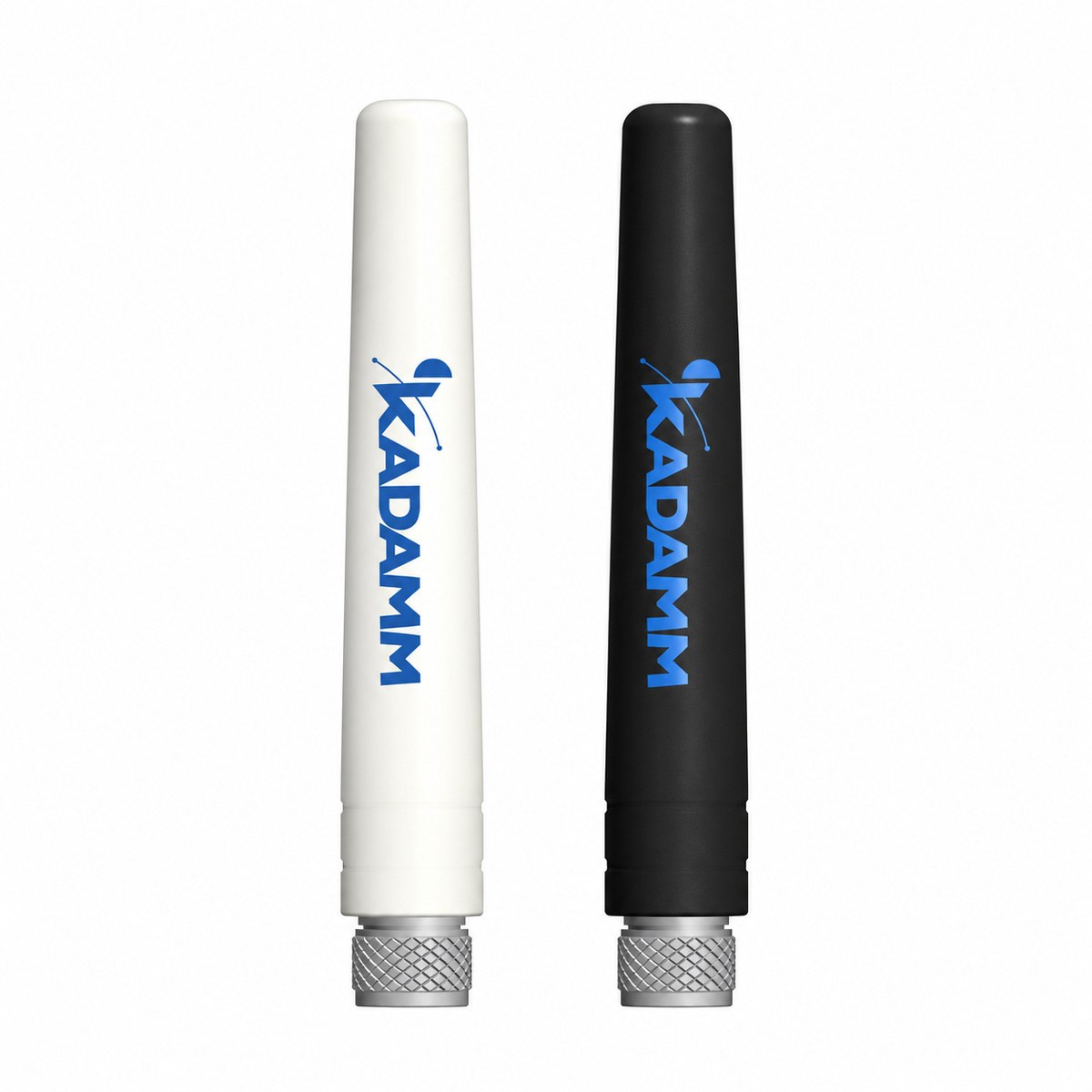

Главное в KADAMM AOW24-4M — усиление 4–7 дБи. У KADAMM AOW24-4M полоса 2400–7125 МГц и разъём N, у KADAMM AOW24-4 — 2400–2500 МГц и N или SMA. Полоса KADAMM AOW24-4 целиком входит в полосу KADAMM AOW24-4M.
Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки; в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц; полоса 6 ГГц (Wi-Fi 6E) добавляет ещё около 1,2 ГГц спектра для широких каналов. По частотам антенна перекрывает: Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У всенаправленной антенны излучение по горизонтали одинаково в любую сторону. Поднять её усиление можно только сжатием луча в вертикальной плоскости; отсюда следствие: больше усиление — площе «блин» излучения и сильнее провал под самой антенной. По этой причине модели с невысоким усилением выбирают для помещений и ближних абонентов, а антенну с большим усилением размещают на большей высоте.
Один вход и вертикальная поляризация — для однопотоковой линии или одного тракта точки доступа. На встречной стороне канала антенну ставят с той же поляризацией: при развороте на 90° теряется до 20 дБ и больше.
Тракт: КСВН не более 2 — отражается не более 11 % мощности; допустимая мощность 50 Вт; разъём 1×N. На частотах Wi-Fi потери в коаксиале заметно выше, чем на сотовых, и на 5 ГГц больше, чем на 2,4 ГГц: радиомодуль располагают вплотную к антенне, а вместо длинного снижения тянут Ethernet к наружной точке доступа.
Конструкция: размеры Ø24 × 200( ± 3) мм, масса 0,085 кг. Снаружи после монтажа обязательны три операции: герметизация разъёмов, заземление антенны и опоры, крепление кабеля к мачте хомутами.
Конструктивные особенности
Круговая диаграмма 360°2400–2500 / 5150–7125 МГц, усиление 4–7 дБи, равномерное покрытие вокруг точки доступа в горизонтальной плоскости.
КомпактностьГабариты Ø24 × 200( ± 3) мм, масса 0,085 кг.
Вертикальная поляризация1 порт, 1 × вилка N.
Чистый трактКСВН не более 2.
Мощность и защитаДо 50 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
2400–2500 МГц
5150–6000 МГц
6000–7125 МГц
Диапазон частот
2400–2500 / 5150–7125 МГц
Коэффициент усиления, дБи
4
7
7
Поляризация
Вертикальная
КСВН
≤2
Входное сопротивление
50 Ом
Максимальная мощность на порт
50 Вт
Механические характеристики
Параметр
Значение
Разъёмы
1 × вилка N (IEC 61169-16)
Размеры (В × Ш × Г)
Ø24 × 200( ± 3) мм
Масса антенны
0,085 кг
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: 1 × вилка N
Комплект поставки
Антенна КАДАММ AOW24-4M, монтажный комплект.
Где применяется
Место всенаправленной антенны — там, где пользователи окружают точку: двор, площадь, кемпинг, склад, цех, открытая площадка предприятия; она же служит абонентской антенной и заменой штатной антенне роутера.
Антенна совместима с оборудованием Wi-Fi 2,4 ГГц на каналах 1–13, Wi-Fi 5 ГГц на каналах 36–64, Wi-Fi 5 ГГц на каналах 100–140 и Wi-Fi 5 ГГц на каналах 149–165; точка доступа или роутер должны иметь столько же радиотрактов и тот же тип разъёма.
Как подобрать под объект
Параметр выбора
Что учесть
Диапазон
Антенна должна перекрывать полосы точки доступа: 2,4 ГГц и 5 ГГц и 6 ГГц.
Тип
Абоненты со всех сторон — значит, всенаправленная; дальняя линия требует направленной антенны.
Разъём и кабель
Разъёмы — 1×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.
Установка
Крепление по месту; на улице — заземление и герметизация разъёмов.
Условий совместимости три: тот же диапазон, то же число входов и тот же разъём. KADAMM AOW24-4M работает в полосах 2,4 ГГц и 5 ГГц и 6 ГГц, разъём — 1×N. Какие диапазоны у точки доступа — смотрят в её паспорте; для двухдиапазонной нужна двухдиапазонная антенна либо по антенне на диапазон.
Проверьте разъём: роутеры нередко комплектуют «обратными» RP-SMA и RP-TNC, а они с обычными SMA и TNC не соединяются — тогда нужен переходник или кабель с подходящими разъёмами.
На зону покрытия сильнее, чем антенна, влияют мощность точки доступа, высота монтажа, а также стены и перекрытия. Антенна KADAMM AOW24-4M распределяет излучение по кругу, усиление 4 / 7 / 7 дБи; чем выше усиление, тем дальше по горизонтали, но тоньше луч по вертикали, и тем заметнее провал прямо под антенной.
В помещениях зону покрытия подтверждают радиообследованием либо расчётом по поэтажному плану, на открытых территориях — исходя из высоты мачты и того, где находятся абоненты.
Кабель делают как можно короче: на Wi-Fi потери в нём высокие и увеличиваются с частотой — на 5 ГГц заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
На открытых площадках разумнее разместить точку доступа на мачте возле антенны, а к ней проложить Ethernet с питанием PoE. Если трасса требует длинного ВЧ-кабеля, применяют кабель с низкими потерями и сводят число переходников к минимуму; кабельную сборку с нужными разъёмами подберём и рассчитаем её затухание на рабочей частоте.
Наружный монтаж возможен не во всех исполнениях; уточняйте у менеджера. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Мачту с антенной заземляют, на вводе кабеля в здание устанавливают грозоразрядник. Внутри помещений и корпусов приборов это лишнее — хватит прокладки кабеля без перегибов и пережатий; магнитное или клеевое основание ставят на чистую ровную поверхность.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Документация
Техническое описание
Состав документации уточняйте у менеджера
Техподдержка
Консультация по подбору
Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AOW24-4M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOW24-4M могут уточняться без уведомления.
