Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: 2400–2483 МГц, двумя линейными поляризациями (V+H), 1 порт.

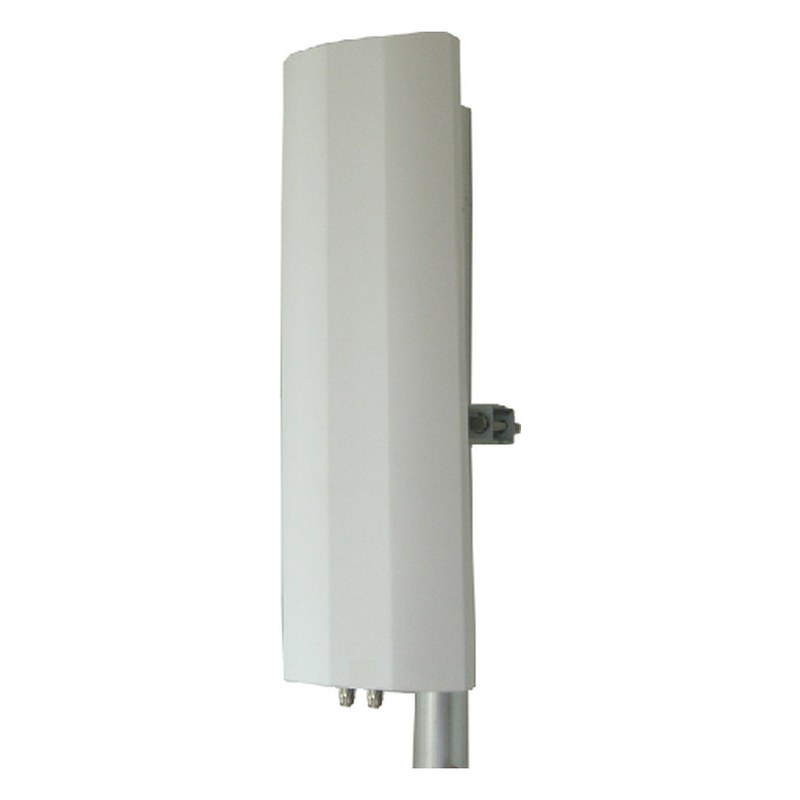

Антенна КАДАММ APW240014-2 — внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: одной излучающей системой 2400–2483 МГц, двумя линейными поляризациями (V+H), 1 портом.
Коэффициент усиления 14 дБи, ширина ДН в горизонтальной плоскости 65°, в вертикальной 18°. Габариты 454 × 137 × 30 мм, масса 0,8 кг. КСВН не более 1,5.

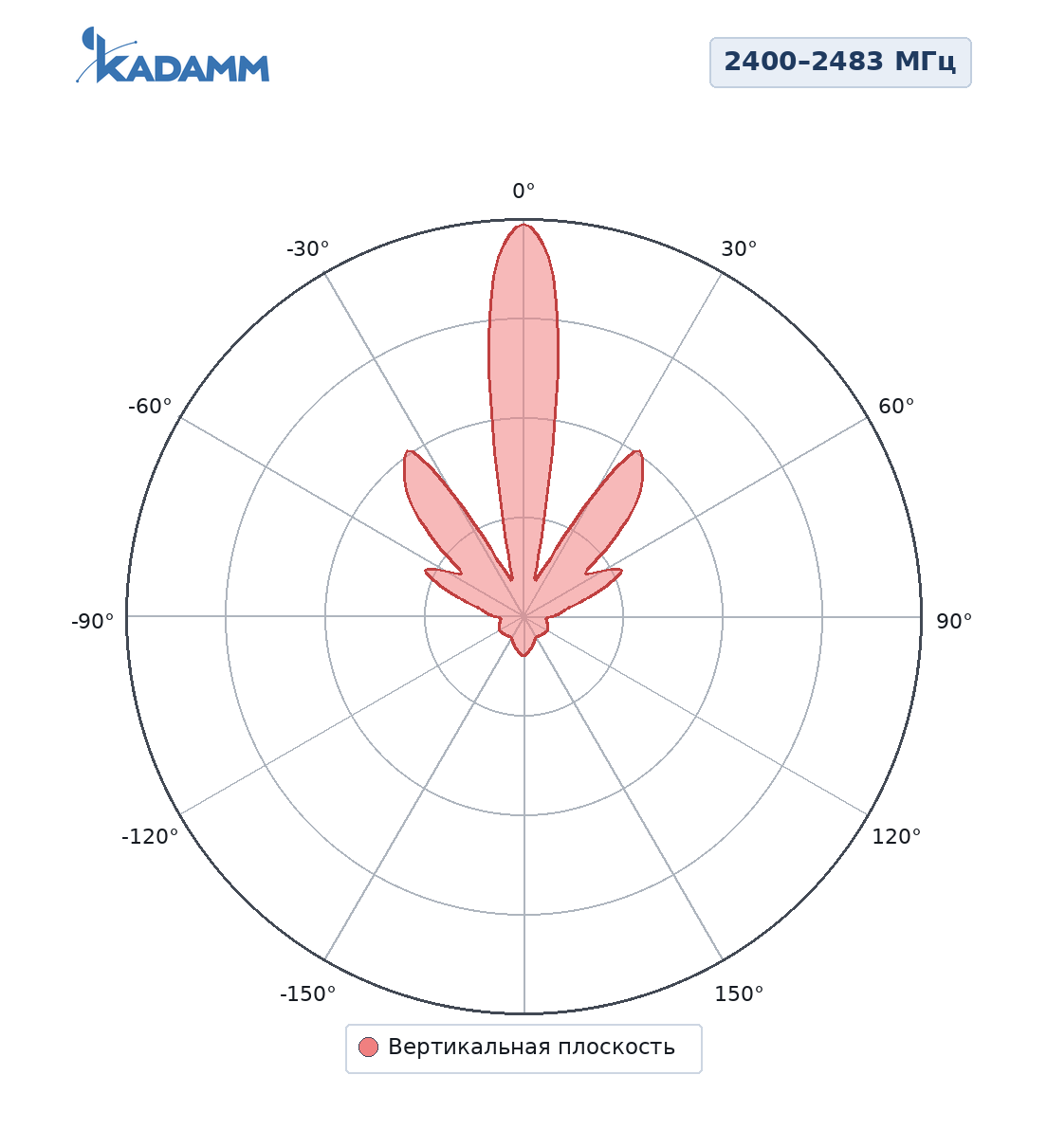

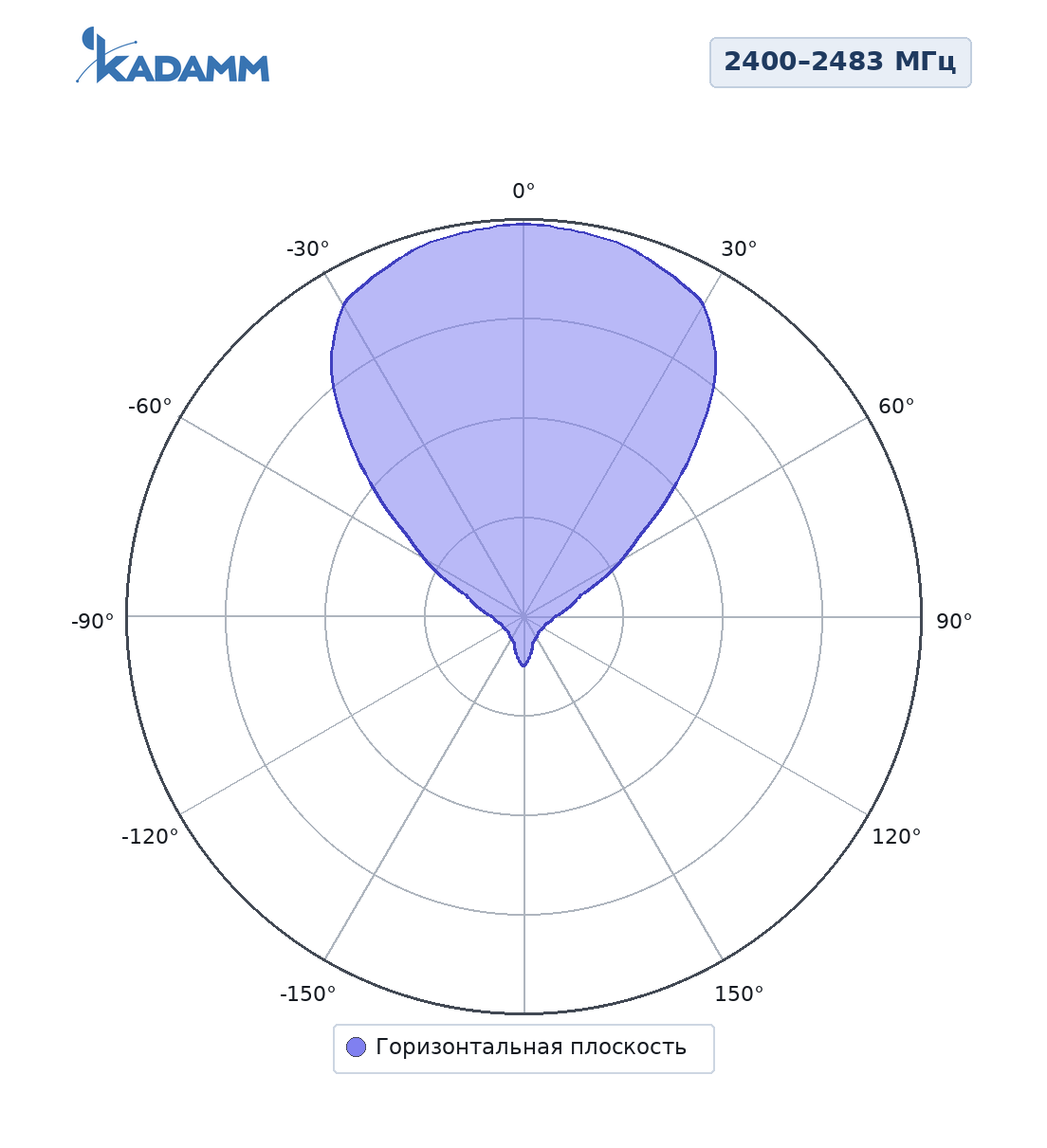

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Развязка между входами, дБ | ≥28 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 454 × 137 × 30 мм |
| Масса антенны | 0,8 кг |
| Крепление на трубу | φ40–65 мм |
Покрытие Wi-Fi улиц, дворов, кампусов и промышленных площадок от точки доступа на мачте, базовые станции беспроводных провайдеров (схема «точка–многоточка»), сети видеонаблюдения и телеметрии.
Антенна КАДАММ APW240014-2, крепление: φ40-65.
| Параметр | APW240014-2 | APW24120VH12 | APW24120DP12 | APW24120VP13 | APW24120VP13A | APW24120VP13B |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2483 МГц | — | — | — | — | — |
| Поляризация | две линейные (V+H) | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 65° | — | — | — | — | — |
| Коэффициент усиления | 14 дБи | — | — | — | — | — |
| Тип | внешняя секторная антенна Wi-Fi | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Направленная антенна собирает энергию в узкий луч 10–35°: так строят мосты «точка–точка» и подключают удалённые объекты. Секторная антенна покрывает сектор 60–120° и работает на точке доступа в центре зоны, к которой подключаются абоненты; три-четыре сектора закрывают круг.
2,4 ГГц дальше проходит и лучше огибает препятствия, но диапазон узкий и сильно загружен. 5 ГГц даёт больше каналов и скорость, меньше помех, но требует прямой видимости. Двухдиапазонные антенны работают в обоих диапазонах с одной точкой доступа.
Два порта с поляризациями ±45° или вертикальная + горизонтальная передают два независимых потока (MIMO 2×2) и почти удваивают скорость канала. Число портов антенны должно совпадать с числом антенных разъёмов точки доступа.
Коротким кабелем с малыми потерями: на 5 ГГц потери в кабеле велики, поэтому точку доступа ставят рядом с антенной на мачте, а к зданию ведут Ethernet. Разъёмы антенны и устройства должны совпадать или соединяться переходником.
Главный лепесток направляют на корреспондента или центр зоны: у направленной антенны — по прямой видимости с точной юстировкой по уровню сигнала, у секторной — по оси сектора, с механическим наклоном вниз на зону абонентов.
Антенны с заземлением по постоянному току отводят статику на мачту, но грозоразрядник на фидере или в линии Ethernet и заземление мачты остаются обязательными.
Артикул для заказа: KADAMM APW240014-2. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM APW240014-2 — внешняя секторная антенна Wi-Fi 2400–2483 МГц, 14 дБи, 1 порт от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM APW240014-2 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
