KADAMM APW2420VP18 — направленная антенна Wi-Fi 2,4 ГГц (2400–2483 МГц), 18 дБи, 20°, 1 порт

KADAMM APW2420VP18 — направленная антенна для сетей Wi-Fi 2,4 ГГц. Основные данные: полосы 2400–2483 МГц; усиление 18 дБи; луч 20° по горизонтали; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъём 1×SMA.

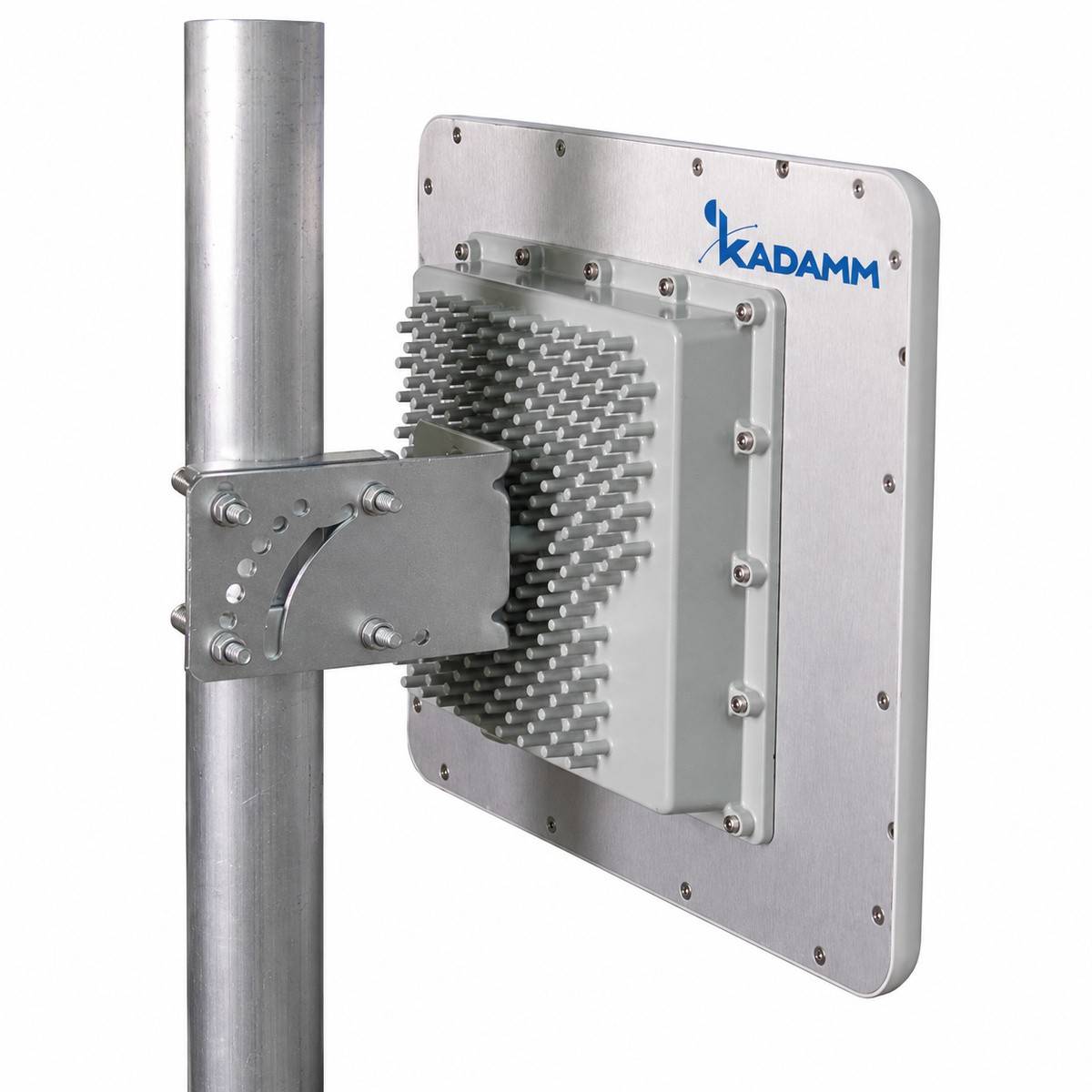

KADAMM APW2420VP18
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
2400–2483 МГц
Диапазон
18 дБи
Усиление
20°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×SMA
Разъёмы
305 мм
Высота

Что это за серия

Основные параметры KADAMM APW2420VP18: луч по горизонтали 20°, разъём типа SMA. У KADAMM APW2420DP16 усиление 16 дБи и полоса 2400–2500 МГц, у KADAMM APW2420VP18 — 18 дБи и 2400–2483 МГц. Все частоты KADAMM APW2420VP18 перекрывает и KADAMM APW2420DP16.

Полоса 2,4 ГГц тесная: 13 каналов через 5 МГц, без перекрытия умещаются три канала по 20 МГц; плюс — лучшее проникновение через листву и стены. Антенна охватывает Wi-Fi 2,4 ГГц на каналах 1–13.

Направленная антенна собирает излучение в узкий луч 20° и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Порядок величин такой: при 5 км и 2,4 ГГц потери распространения в свободном пространстве около 114 дБ; две такие антенны, установленные на обоих концах, дают обратно 36 дБ. Кроме прямой видимости нужна свободная первая зона Френеля — в середине 5-километровой трассы её радиус около 12 м, деревья и крыши в этой зоне ослабляют сигнал.

Поляризация вертикальная, вход один — антенна для однопотоковой линии или для одного из трактов точки доступа. Поляризация антенны на встречной стороне должна совпадать: если повернуть её на 90°, потери достигают 20 дБ и больше.

Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 50 Вт; разъём 1×SMA. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.

Конструкция: размеры 305 × 305 × 25 мм, масса 2,6 кг, крепление Ø40–50 мм.

KADAMM APW2420VP18 — ранее KADAMM AOW24-18: прежнее обозначение этой же антенны, артикул приведён к её типу. По прежнему артикулу поставляется KADAMM APW2420VP18.

Конструктивные особенности

Узкий луч для моста «точка–точка»Полоса 2400–2483 МГц, луч шириной 20° и 18 дБи усиления обеспечивают связь на большие расстояния при прямой видимости и защищают от боковых помех.
КомпактностьРазмеры — 305 × 305 × 25 мм, вес 2,6 кг, монтаж на трубу Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, вилка SMA или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 50 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот2400–2483 МГц
Коэффициент усиления, дБи18
Ширина ДН по уровню −3 дБ, горизонтальная плоскость20°
Ширина ДН по уровню −3 дБ, вертикальная плоскость20°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥28
ПоляризацияВертикальная или горизонтальная (выбирается при монтаже)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка SMA или по заказу
Размеры (В × Ш × Г)305 × 305 × 25 мм
Масса антенны2,6 кг
Крепление на трубуØ40–50 мм

Диаграммы направленности

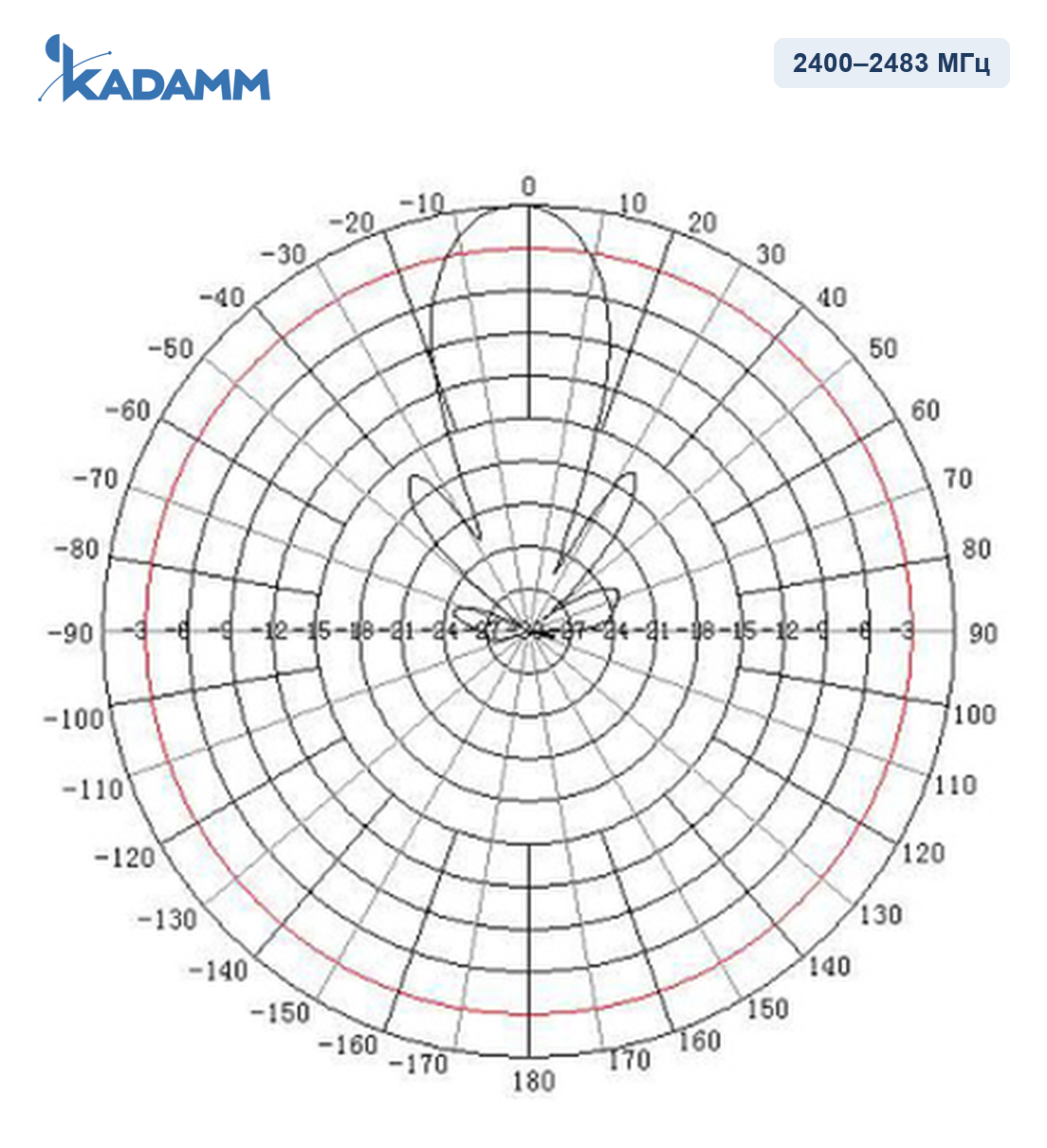

Диаграмма направленности KADAMM APW2420VP18, 2400–2483 МГц, горизонтальная плоскость
2400–2483 МГц, горизонтальная плоскость
горизонтальная плоскость

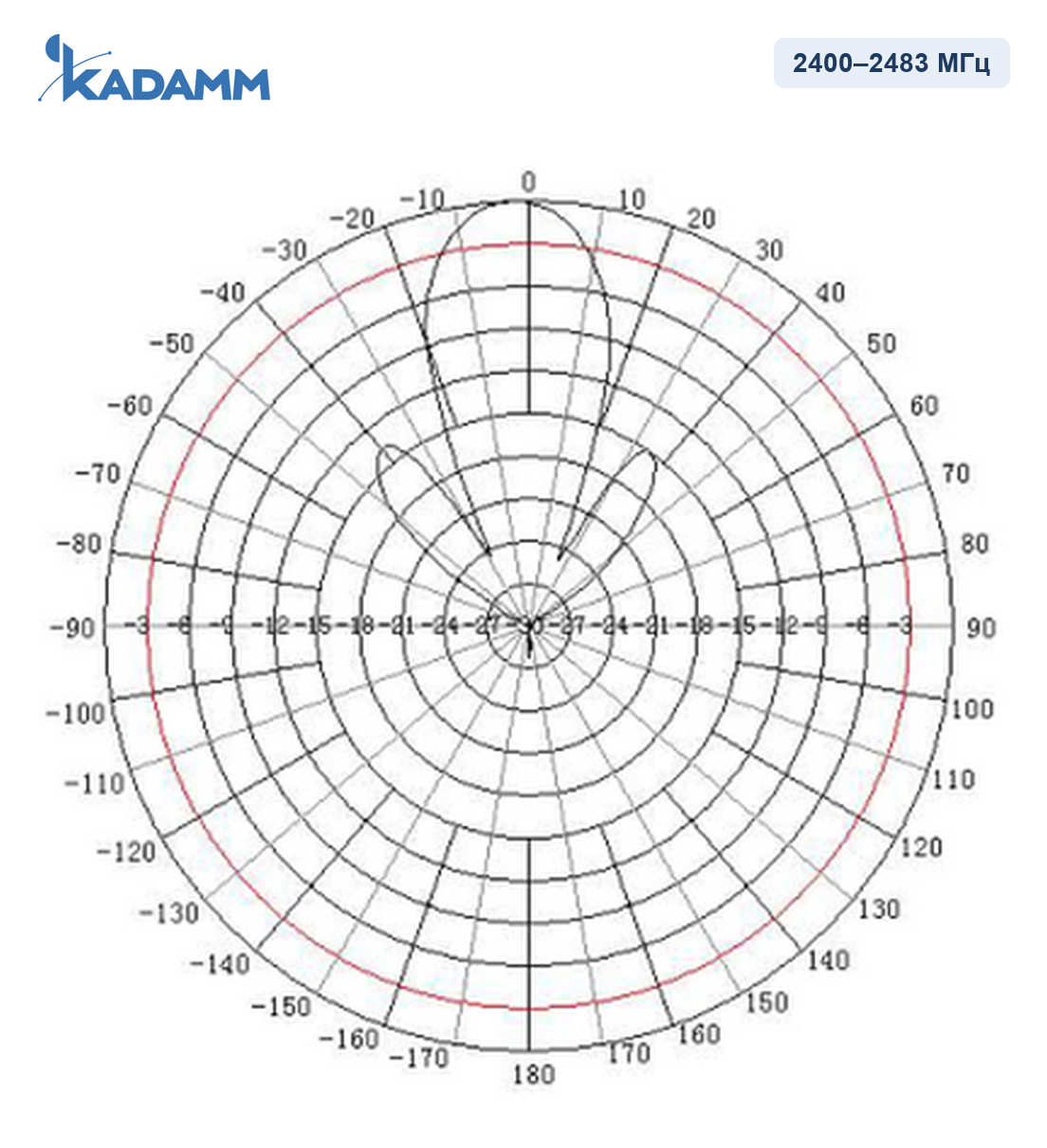

Диаграмма направленности KADAMM APW2420VP18, 2400–2483 МГц, вертикальная плоскость
2400–2483 МГц, вертикальная плоскость
вертикальная плоскость

Диаграммы направленности KADAMM APW2420VP18 в полосах 2400–2483 МГц, горизонтальная плоскость, 2400–2483 МГц, вертикальная плоскость — нормированные, в полярных координатах.

Комплект поставки

Антенна KADAMM APW2420VP18, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Направленную антенну применяют для радиомостов между зданиями, для подключения камер видеонаблюдения и шлагбаумов, для выноса сети на удалённый объект и для приёма сигнала от дальней точки доступа.

По частотам антенна работает с оборудованием: Wi-Fi 2,4 ГГц, каналы 1–13; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.

Как подобрать под объект

Параметр выбораЧто учесть
ДиапазонАнтенна должна перекрывать полосы точки доступа: 2,4 ГГц.
ТипДля связи «точка — точка» выбирают направленную антенну и ставят такую же на противоположном конце.
Разъём и кабельРазъём 1×SMA; кабель — как можно короче, особенно на 5 ГГц.
УстановкаКрепёж под Ø40–50 мм; снаружи обязательны заземление и герметизация разъёмных соединений.

Сравнение с похожими антеннами KADAMM

ПараметрAPW2420VP18APW2420DP16APWD242514APW2440VP14APW240016APW240015
ФотоKADAMM APW2420VP18KADAMM APW2420DP16KADAMM APWD242514KADAMM APW2440VP14KADAMM APW240016KADAMM APW240015
Диапазон частот2400–2483 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц
Поляризациявертикальная или горизонтальная (выбирается при монтаже)±45°две линейные (V+H)вертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ20°20°30°40°60°15°
Коэффициент усиления18 дБи16 дБи14 дБи14 дБи16 дБи15 дБи
Типнаправленная антенна Wi-Fiнаправленная антенна Wi-Fiнаправленная антенна Wi-Fiнаправленная антенна Wi-Fiвнешняя секторная антенна Wi-Fiнаправленная антенна Wi-Fi
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APW2420VP18 работает в полосах 2,4 ГГц, разъём — 1×SMA. Рабочие диапазоны точки доступа приводятся в её паспорте; если устройство двухдиапазонное, к нему ставят двухдиапазонную антенну или отдельную антенну на каждый диапазон.

Сверьте разъёмы: у роутеров распространены «обратные» RP-SMA и RP-TNC, которые с обычными SMA и TNC не стыкуются; в таком случае ставят переходник или берут кабель с ответными разъёмами нужного типа.

Достижимая дальность — вопрос энергетики линии: мощность передатчика с усилением двух антенн, за вычетом затухания в свободном пространстве и кабелях, обязана перекрывать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 2,4 ГГц потери свободного пространства — около 114 дБ, антенны KADAMM APW2420VP18 дают в сумме 36 дБ.

Помимо прямой видимости, требуется свободная первая зона Френеля: на середине трассы длиной 5 км её радиус составляет около 12 м, так что антенны размещают выше деревьев и крыш, оставляя запас на их рост.

Кабель делают как можно короче: на Wi-Fi потери в нём высокие и увеличиваются с частотой — на 5 ГГц заметно больше, чем на 2,4 ГГц. Тонкий кабель длиной в несколько метров способен целиком съесть усиление антенны — поэтому снижение обязательно входит в расчёт энергетики линии.

При наружном монтаже лучше закрепить точку доступа на мачте у самой антенны и подать к ней Ethernet с питанием по PoE. Если трасса требует длинного ВЧ-кабеля, применяют кабель с низкими потерями и сводят число переходников к минимуму; кабельную сборку с нужными разъёмами подберём и рассчитаем её затухание на рабочей частоте.

Возможность наружной установки зависит от исполнения — уточняйте у менеджера. Соединения герметизируют термоусадкой или самовулканизирующейся лентой; кабель крепят, чтобы ветер его не качал, и формируют капельную петлю — вода стекает с неё, не доходя до разъёма.

Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM APW2420VP18, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW2420VP18 могут уточняться без уведомления.
