Внешняя направленная панельная антенна Wi-Fi с вертикальной поляризацией: 2400–2500 МГц, 1 порт.
KADAMM APW2440VP14 — направленная антенна для сетей Wi-Fi 2,4 ГГц. Основные данные: полосы 2400–2500 МГц; усиление 14 дБи; луч 40° по горизонтали; поляризация вертикальная; разъём 1×N.
Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки. По частотам антенна перекрывает: Wi-Fi 2,4 ГГц, каналы 1–13.
Направленная антенна собирает излучение в узкий луч 40° и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Для оценки: потери в свободном пространстве на 5 км при 2,4 ГГц — около 114 дБ; две такие антенны на концах трассы возвращают 28 дБ. Кроме прямой видимости нужна свободная первая зона Френеля — в середине 5-километровой трассы её радиус около 12 м, деревья и крыши в этой зоне ослабляют сигнал.
Поляризация вертикальная, вход один — антенна для однопотоковой линии или для одного из трактов точки доступа. На встречной стороне канала антенну ставят с той же поляризацией: при развороте на 90° теряется до 20 дБ и больше.
Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 200 Вт; разъём 1×N, вывод снизу. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.
Конструкция: размеры 250 × 167 × 55 мм, масса 1,2 кг, крепление Ø35–75 мм, механический наклон 0–15°, ветер до 60 м/с, рабочая температура −40…+60 °C. На улице разъёмы после монтажа герметизируют, антенну и опору заземляют, кабель крепят к мачте хомутами.

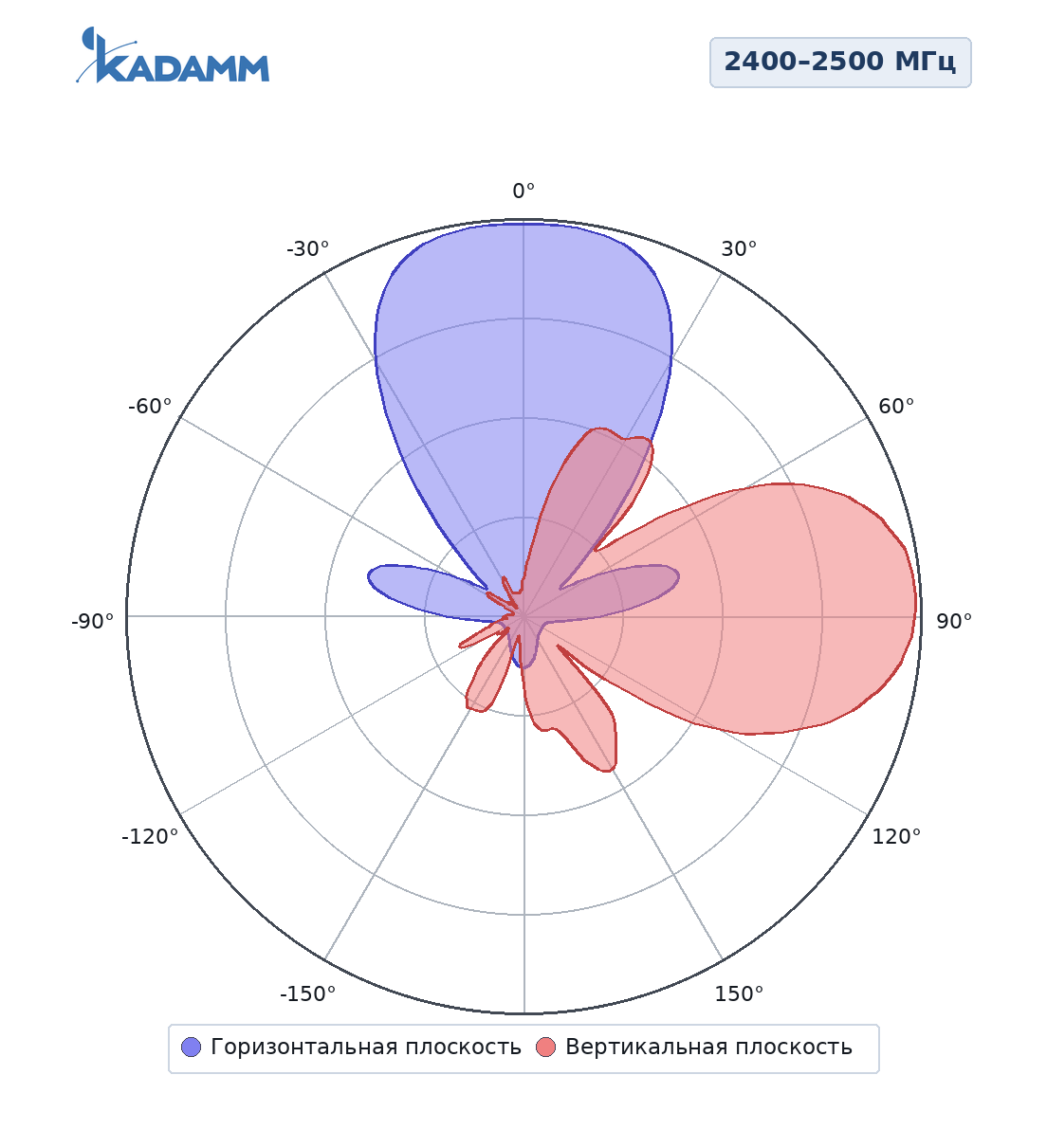

Диаграммы направленности KADAMM APW2440VP14 в полосах 2400–2500 МГц, горизонтальная и вертикальная плоскости — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 250 × 167 × 55 мм |
| Размеры упаковки | 295 × 180 × 125 мм |
| Масса антенны | 1,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Направленная антенна — для радиомостов между зданиями, выноса сети на удалённый объект, подключения камер видеонаблюдения и шлагбаумов, а также для приёма сигнала далёкой точки доступа.
По частотам антенна работает с оборудованием: Wi-Fi 2,4 ГГц, каналы 1–13; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.
Диапазон. Антенна должна перекрывать полосы точки доступа: 2,4 ГГц.
Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.
Разъём и кабель. Разъём 1×N; кабель — как можно короче, особенно на 5 ГГц.
Установка. Крепление Ø35–75 мм; на улице — заземление и герметизация разъёмов.
Антенна КАДАММ APW2440VP14, монтажный комплект на трубу Ø35–75 мм.
| Параметр | APW2440VP14 | APW2445VH14 | APWD245812BFN | APW245814 | APW245817 | APW2458G17 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | 2400–2500 МГц | 2400–2500 / 5150–5850 МГц | 2400–2483 / 5150–5850 МГц | 2400–2483 / 5150–5850 МГц | 2400–2483 / 5150–5850 МГц |
| Поляризация | вертикальная | две линейные (V+H) | две линейные (V+H) | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 40° | 45° | 65° | 40° | 22° | 65° |
| Коэффициент усиления | 14 дБи | 14 дБи | 13 дБи | 17 дБи | 20 дБи | 17 дБи |
| Электрический наклон | — | — | 0°, фикс. | — | — | — |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | внешняя секторная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APW2440VP14 работает в полосах 2,4 ГГц, разъём — 1×N. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.
Дальность определяет энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве и кабелях должны превышать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 2,4 ГГц потери свободного пространства — около 114 дБ, антенны KADAMM APW2440VP14 дают в сумме 28 дБ.
Второе условие — прямая видимость со свободной первой зоной Френеля: в середине трассы 5 км её радиус около 12 м, поэтому антенны поднимают над деревьями и крышами с учётом их роста. Пришлите координаты и высоты точек установки — посчитаем линию и запас по сигналу.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.
Да: рабочая температура −40…+60 °C. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM APW2440VP14, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW2440VP14 могут уточняться без уведомления.
Поставляем KADAMM APW2440VP14 — направленная антенна Wi-Fi 2400–2500 МГц, 14 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
