KADAMM APW2445VH14 — направленная антенна Wi-Fi 2400–2500 МГц, 14 дБи, 45°, 2 порта
Внешняя направленная панельная антенна Wi-Fi: 2400–2500 МГц, двумя линейными поляризациями (V+H), 2 порта.
О модели

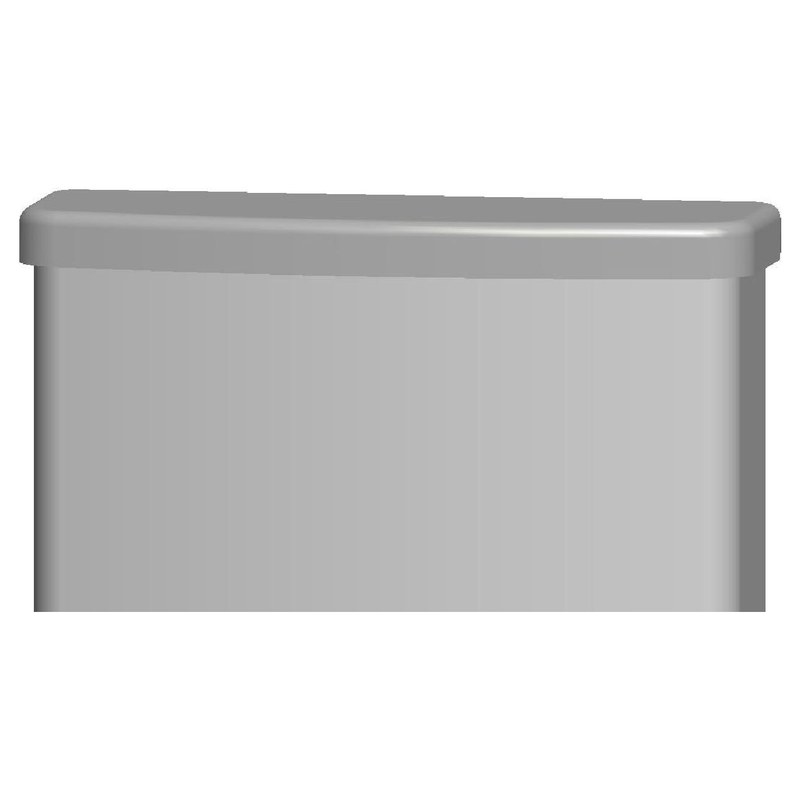

Антенна КАДАММ APW2445VH14 — внешняя направленная панельная антенна Wi-Fi: одной излучающей системой 2400–2500 МГц, двумя линейными поляризациями (V+H), 2 портами.
Коэффициент усиления 14 дБи, ширина ДН в горизонтальной плоскости 45°, в вертикальной 28°. Габариты 250 × 167 × 55 мм, масса 1,2 кг. КСВН не более 1,5.
Диаграммы направленности
hv

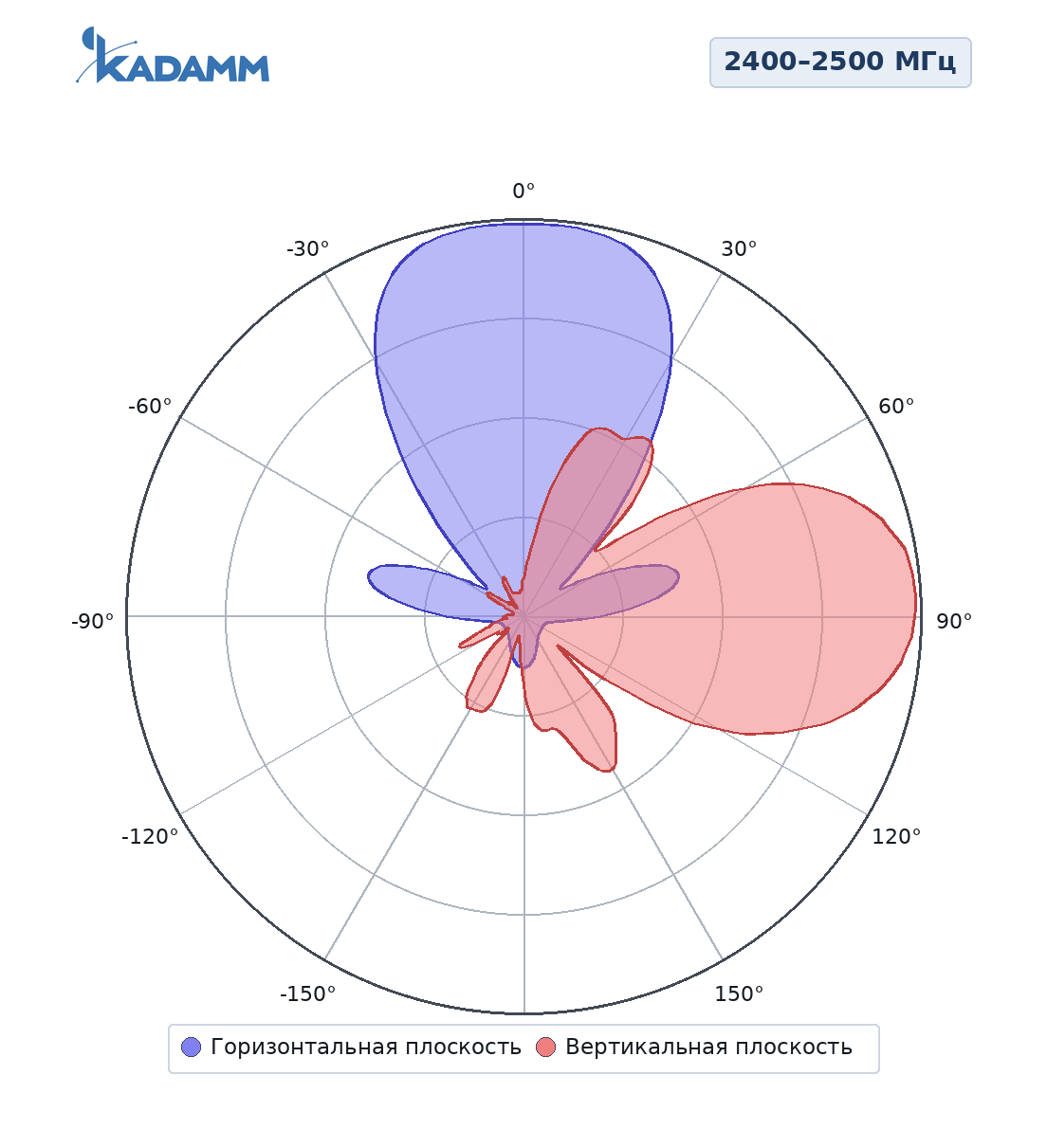

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Ключевые особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 250 × 167 × 55 мм |
| Размеры упаковки | 295 × 180 × 125 мм |
| Масса антенны | 1,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | 35–75 мм |
Стандарты и протоколы
Применение
Беспроводные мосты «точка–точка» и абонентские точки «точка–многоточка», вынос сигнала точки доступа или роутера на улицу, связь с удалёнными зданиями и камерами видеонаблюдения.
Комплект поставки
Антенна КАДАММ APW2445VH14, крепление: 35-75.
Сравнение с похожими антеннами KADAMM
| Параметр | APW2445VH14 | APW2440VP14 | APWD245812BFN | APW245814 | APW245817 | APW2458G17 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | — | — | — | — | — |
| Поляризация | две линейные (V+H) | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 45° | — | — | — | — | — |
| Коэффициент усиления | 14 дБи | — | — | — | — | — |
| Тип | направленная антенна Wi-Fi | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Направленная антенна собирает энергию в узкий луч 10–35°: так строят мосты «точка–точка» и подключают удалённые объекты. Секторная антенна покрывает сектор 60–120° и работает на точке доступа в центре зоны, к которой подключаются абоненты; три-четыре сектора закрывают круг.
2,4 ГГц дальше проходит и лучше огибает препятствия, но диапазон узкий и сильно загружен. 5 ГГц даёт больше каналов и скорость, меньше помех, но требует прямой видимости. Двухдиапазонные антенны работают в обоих диапазонах с одной точкой доступа.
Два порта с поляризациями ±45° или вертикальная + горизонтальная передают два независимых потока (MIMO 2×2) и почти удваивают скорость канала. Число портов антенны должно совпадать с числом антенных разъёмов точки доступа.
Коротким кабелем с малыми потерями: на 5 ГГц потери в кабеле велики, поэтому точку доступа ставят рядом с антенной на мачте, а к зданию ведут Ethernet. Разъёмы антенны и устройства должны совпадать или соединяться переходником.
Главный лепесток направляют на корреспондента или центр зоны: у направленной антенны — по прямой видимости с точной юстировкой по уровню сигнала, у секторной — по оси сектора, с механическим наклоном вниз на зону абонентов.
Антенны с заземлением по постоянному току отводят статику на мачту, но грозоразрядник на фидере или в линии Ethernet и заземление мачты остаются обязательными.
Артикул для заказа: KADAMM APW2445VH14. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
