Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: 2400–2500 / 5150–5850 МГц, двумя линейными поляризациями (V+H), 4 порта.

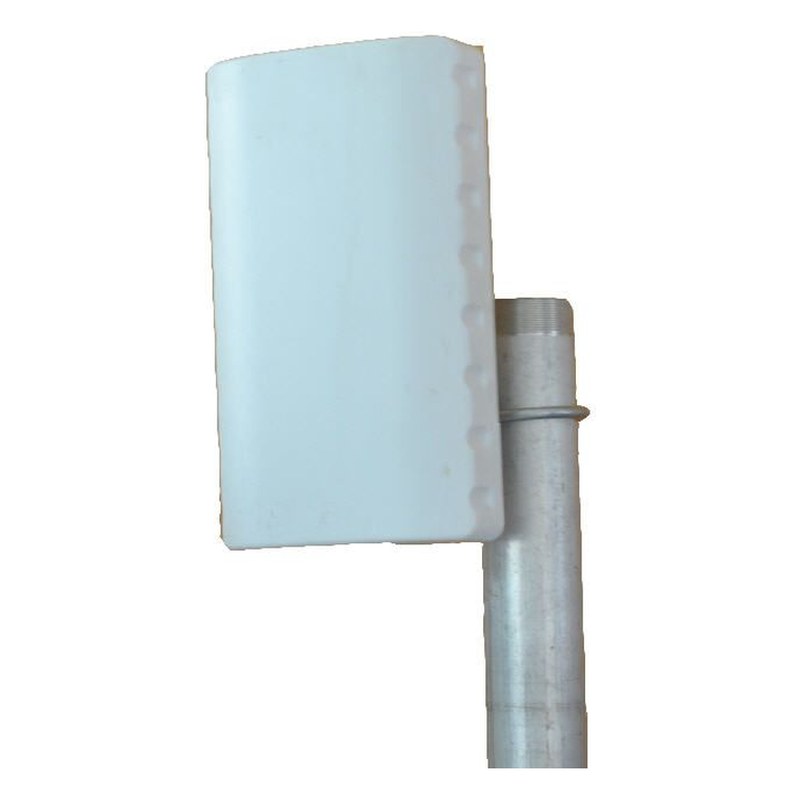

Антенна КАДАММ APWD245812BFN — внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: излучающими системами 2400–2500 МГц и 5150–5850 МГц, двумя линейными поляризациями (V+H), 4 портами.
Коэффициент усиления 12,5 / 13 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65°, в вертикальной 28 / 48°. Габариты 210 × 120 × 42 мм, масса 0,36 кг. КСВН не более 2,0.

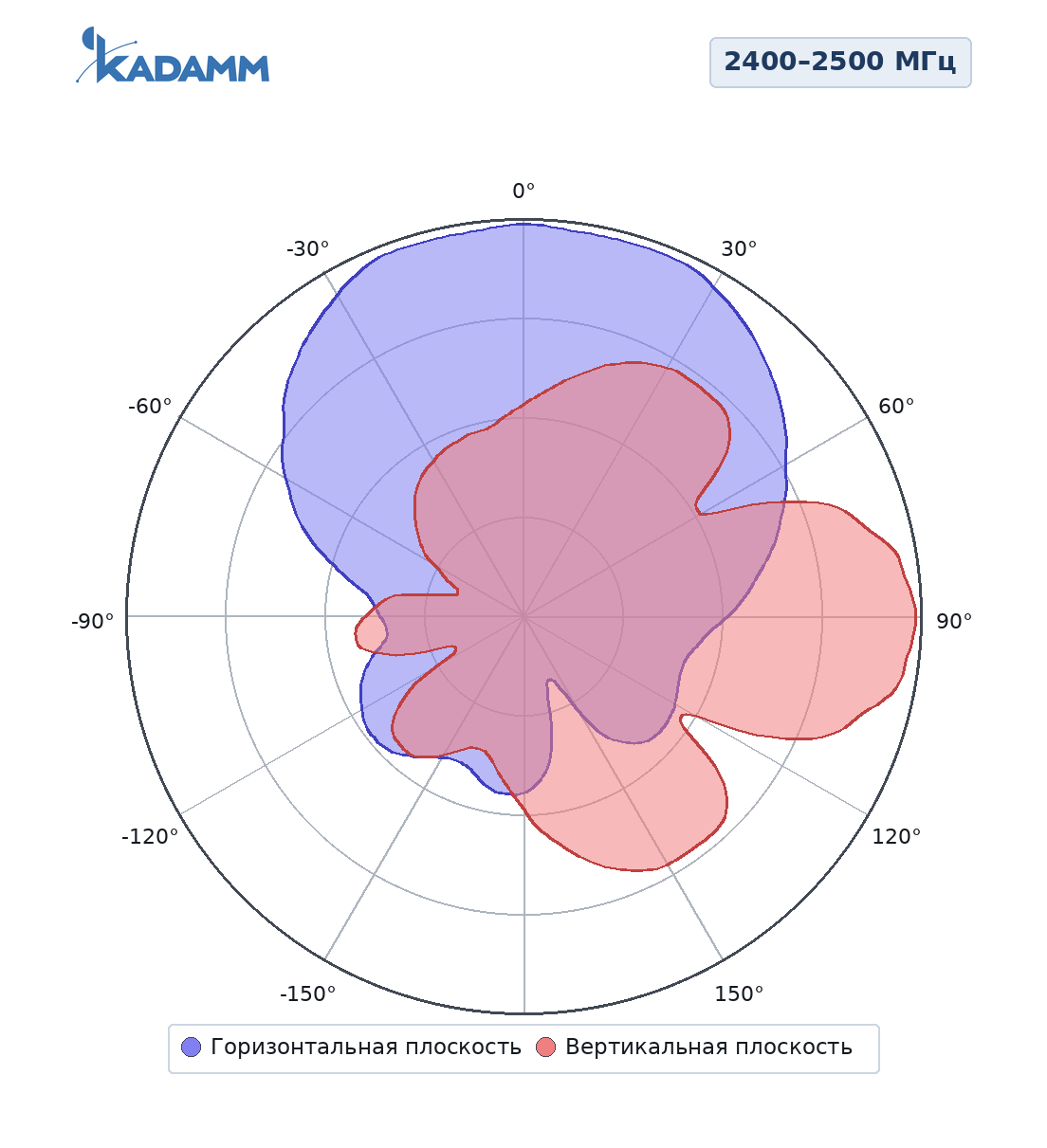

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 12,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 13 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 28° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Размеры упаковки | 245 × 128 × 78 мм |
| Масса антенны | 0,36 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20-+20° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Покрытие Wi-Fi улиц, дворов, кампусов и промышленных площадок от точки доступа на мачте, базовые станции беспроводных провайдеров (схема «точка–многоточка»), сети видеонаблюдения и телеметрии.
Антенна КАДАММ APWD245812BFN, монтажный комплект на трубу Ø30–50 мм.
| Параметр | APWD245812BFN | APW245814 | APW245817 | APW2458G17 | APW2465VP12 | APW2465DP12 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5850 МГц | — | — | — | — | — |
| Поляризация | две линейные (V+H) | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 65° | — | — | — | — | — |
| Коэффициент усиления | 13 дБи | — | — | — | — | — |
| Электрический наклон | 0°, фикс. | — | — | — | — | — |
| Тип | внешняя секторная антенна Wi-Fi | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Направленная антенна собирает энергию в узкий луч 10–35°: так строят мосты «точка–точка» и подключают удалённые объекты. Секторная антенна покрывает сектор 60–120° и работает на точке доступа в центре зоны, к которой подключаются абоненты; три-четыре сектора закрывают круг.
2,4 ГГц дальше проходит и лучше огибает препятствия, но диапазон узкий и сильно загружен. 5 ГГц даёт больше каналов и скорость, меньше помех, но требует прямой видимости. Двухдиапазонные антенны работают в обоих диапазонах с одной точкой доступа.
Два порта с поляризациями ±45° или вертикальная + горизонтальная передают два независимых потока (MIMO 2×2) и почти удваивают скорость канала. Число портов антенны должно совпадать с числом антенных разъёмов точки доступа.
Коротким кабелем с малыми потерями: на 5 ГГц потери в кабеле велики, поэтому точку доступа ставят рядом с антенной на мачте, а к зданию ведут Ethernet. Разъёмы антенны и устройства должны совпадать или соединяться переходником.
Главный лепесток направляют на корреспондента или центр зоны: у направленной антенны — по прямой видимости с точной юстировкой по уровню сигнала, у секторной — по оси сектора, с механическим наклоном вниз на зону абонентов.
Антенны с заземлением по постоянному току отводят статику на мачту, но грозоразрядник на фидере или в линии Ethernet и заземление мачты остаются обязательными.
Артикул для заказа: KADAMM APWD245812BFN. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM APWD245812BFN — двухдиапазонная внешняя секторная антенна Wi-Fi 2400–2500 / 5150–5850 МГц, 13 дБи, 4 порта от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM APWD245812BFN — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
