KADAMM APW24120VP13B — секторная антенна Wi-Fi 2400–2500 МГц, 13 дБи, 120°, 1 порт
Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: 2400–2500 МГц, вертикальной поляризацией, 1 порт.
О модели

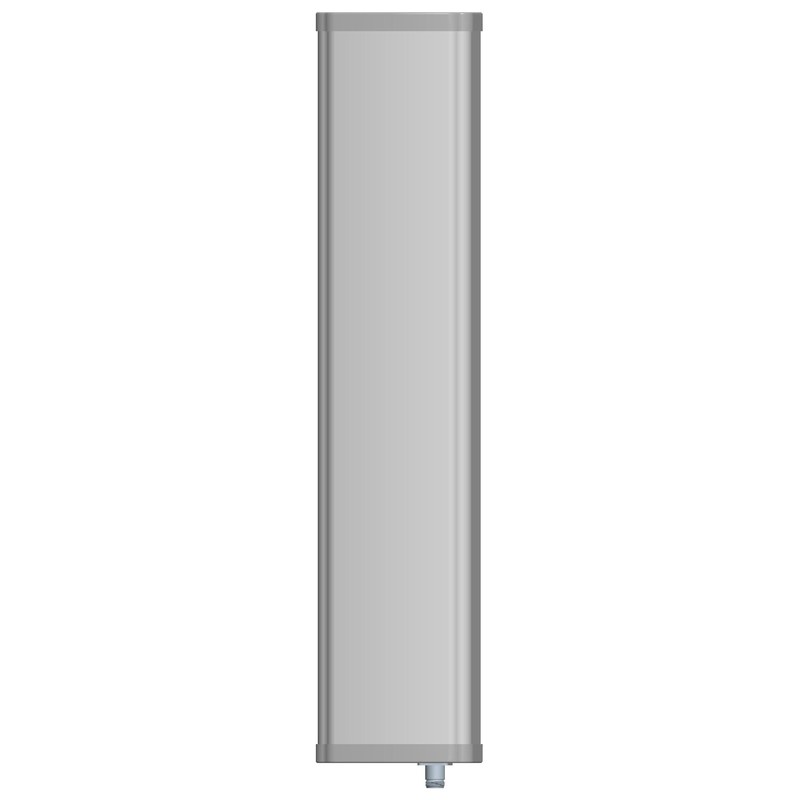

Антенна КАДАММ APW24120VP13B — внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: одной излучающей системой 2400–2500 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 13 дБи, ширина ДН в горизонтальной плоскости 120°, в вертикальной 15°. Габариты 500 × 128 × 56 мм, масса 1,4 кг. КСВН не более 1,5.
Диаграммы направленности
hv

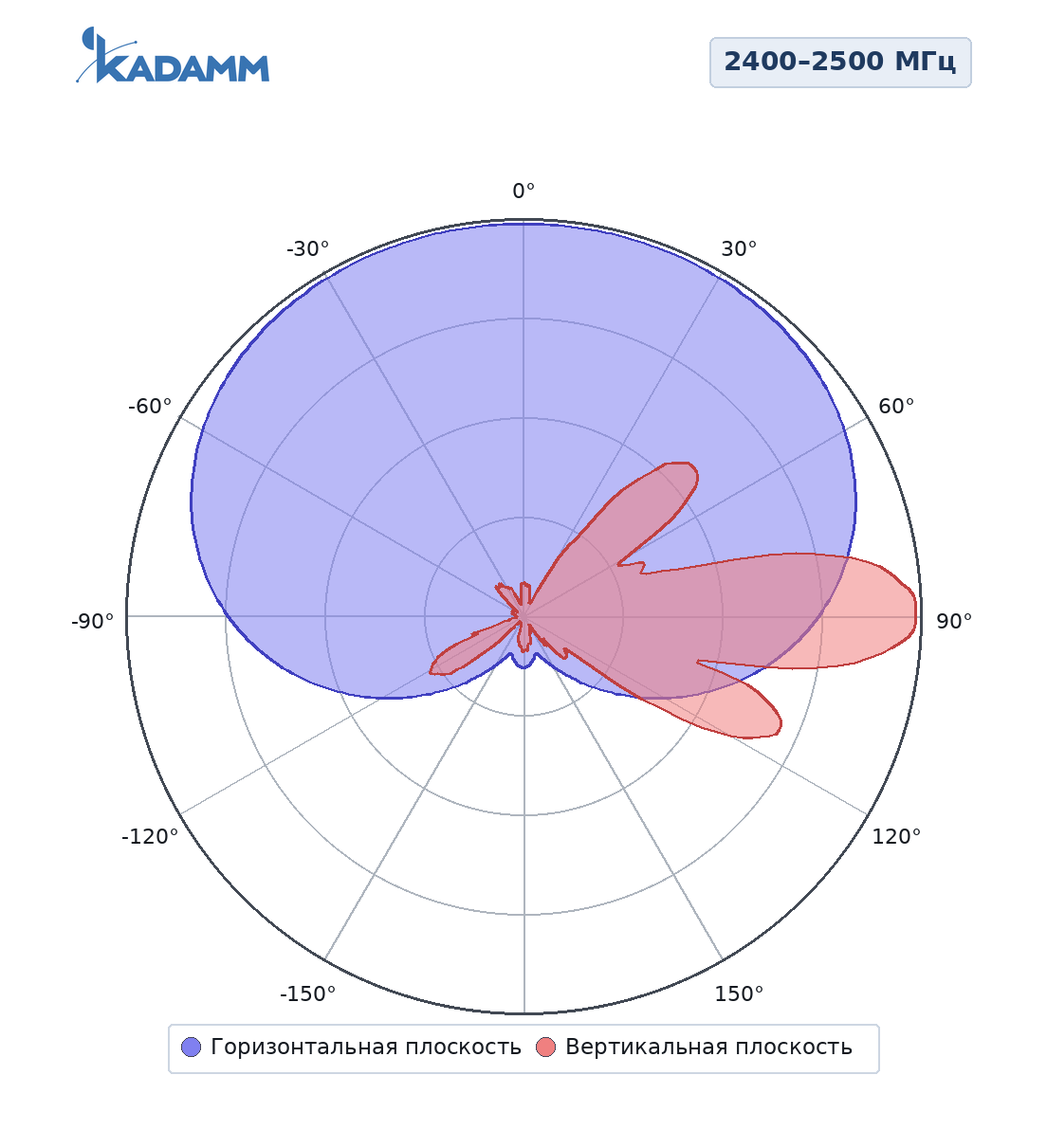

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Ключевые особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | 35–75 мм |
Стандарты и протоколы
Применение
Покрытие Wi-Fi улиц, дворов, кампусов и промышленных площадок от точки доступа на мачте, базовые станции беспроводных провайдеров (схема «точка–многоточка»), сети видеонаблюдения и телеметрии.
Комплект поставки
Антенна КАДАММ APW24120VP13B, крепление: 35-75.
Сравнение с похожими антеннами KADAMM
| Параметр | APW24120VP13B | APW24120VP13 | APW24120VP13A | APW24120VH12 | APW24120DP12 | APW24120VP16 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 МГц | — | — | — | — | — |
| Поляризация | вертикальная | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 120° | — | — | — | — | — |
| Коэффициент усиления | 13 дБи | — | — | — | — | — |
| Тип | секторная антенна Wi-Fi | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Вопросы и ответы
Направленная антенна собирает энергию в узкий луч 10–35°: так строят мосты «точка–точка» и подключают удалённые объекты. Секторная антенна покрывает сектор 60–120° и работает на точке доступа в центре зоны, к которой подключаются абоненты; три-четыре сектора закрывают круг.
2,4 ГГц дальше проходит и лучше огибает препятствия, но диапазон узкий и сильно загружен. 5 ГГц даёт больше каналов и скорость, меньше помех, но требует прямой видимости. Двухдиапазонные антенны работают в обоих диапазонах с одной точкой доступа.
Два порта с поляризациями ±45° или вертикальная + горизонтальная передают два независимых потока (MIMO 2×2) и почти удваивают скорость канала. Число портов антенны должно совпадать с числом антенных разъёмов точки доступа.
Коротким кабелем с малыми потерями: на 5 ГГц потери в кабеле велики, поэтому точку доступа ставят рядом с антенной на мачте, а к зданию ведут Ethernet. Разъёмы антенны и устройства должны совпадать или соединяться переходником.
Главный лепесток направляют на корреспондента или центр зоны: у направленной антенны — по прямой видимости с точной юстировкой по уровню сигнала, у секторной — по оси сектора, с механическим наклоном вниз на зону абонентов.
Антенны с заземлением по постоянному току отводят статику на мачту, но грозоразрядник на фидере или в линии Ethernet и заземление мачты остаются обязательными.
Артикул для заказа: KADAMM APW24120VP13B. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
