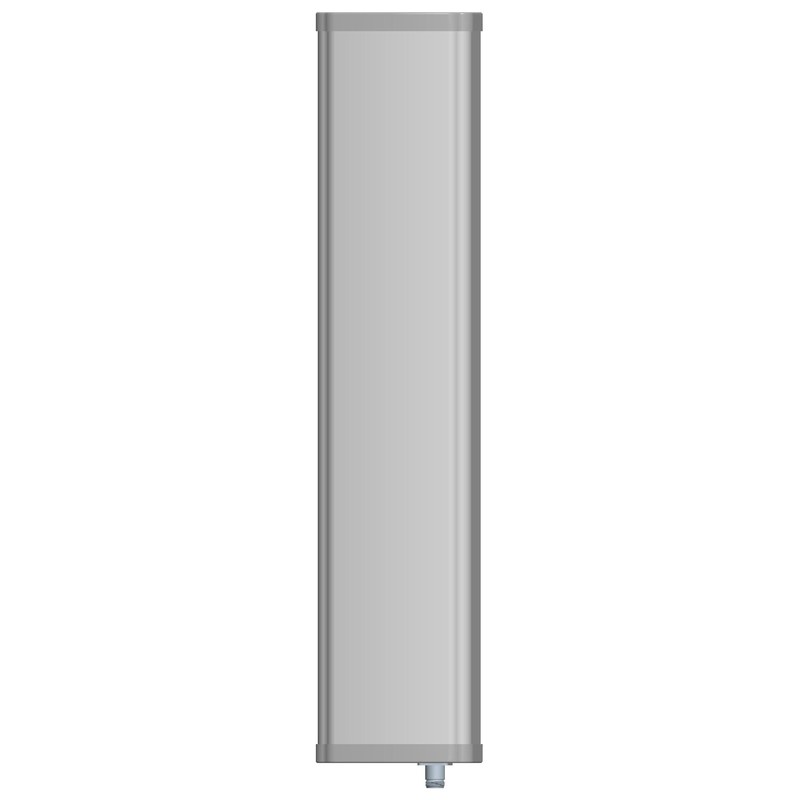

KADAMM APW24120VP16B — внешняя секторная антенна Wi-Fi 2400–2500 МГц, 16 дБи, 120°, 1 или 2 порта

KADAMM APW24120VP16B — секторная антенна для сетей Wi-Fi 2,4 ГГц. Основные данные: полосы 2400–2500 МГц; усиление 16 дБи; луч 120° по горизонтали; поляризация V / ±45°; 2 входа; разъём 1 или 2 × N.

KADAMM APW24120VP16B
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
2400–2500 МГц
Диапазон
16 дБи
Усиление
120°
Ширина луча (Г)
V / ±45°
Поляризация
1 или 2 × N
Разъёмы
2
Исполнений

Что это за серия

В карточке 2 исполнения; различия — в таблице «Исполнения».

Главное в KADAMM APW24120VP16B — полоса 2400–2500 МГц и луч по горизонтали 120°. У KADAMM APW24120VP16B усиление 16 дБи и число портов 2, у KADAMM APW24120VP13B — 13 дБи и 1.

Что касается диапазона: полоса 2,4 ГГц содержит лишь 13 каналов с шагом 5 МГц, а неперекрывающихся каналов шириной 20 МГц в ней только три; преимущество — сигнал легче проходит через листву и перегородки. Рабочий диапазон: Wi-Fi 2,4 ГГц, каналы с 1 по 13.

На базовой станции «точка — многоточка» секторная антенна обслуживает абонентов в пределах своего сектора 120°. Полный круг дают четыре антенны с сектором 90° или три с 120°; вертикальный луч 6,5° узкий, поэтому угол места выставляют аккуратно. Отношение вперёд/назад не менее 20 дБ уменьшает взаимные помехи секторов на соседних каналах.

Две поляризации (V / ±45°) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала. Антенна на противоположном конце линии нужна с такими же двумя поляризациями.

Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 200 Вт; разъём 1 или 2 × N, вывод снизу. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.

Корпус 1160 × 128 × 56 мм, масса 3,3 кг, на трубу Ø35–75 мм, наклон кронштейна 0–10°, ветер до 60 м/с, температура −40…+60 °C. Снаружи после монтажа обязательны три операции: герметизация разъёмов, заземление антенны и опоры, крепление кабеля к мачте хомутами.

Конструктивные особенности

Сектор для точки доступа2400–2500 МГц, луч 120° по азимуту, 16 дБи — сектор с абонентами вокруг точки доступа на мачте.
КомпактностьРазмеры — 1160 × 128 × 56 мм, вес 3,3 кг, монтаж на трубу Ø35–75 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеКожух из непластифицированного ПВХ (uPVC); −40…+60 °C; ветер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот2400–2500 МГц
Коэффициент усиления, дБи16
Ширина ДН по уровню −3 дБ, горизонтальная плоскость120°
Ширина ДН по уровню −3 дБ, вертикальная плоскость6,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥20
Подавление первого бокового лепестка, дБ≥15
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1160 × 128 × 56 мм
Размеры упаковки1280 × 230 × 160 мм
Масса антенны3,3 кг
Максимальная скорость ветра60 м/с
Материал радомаНепластифицированный ПВХ (uPVC)
Механический наклон0–10°
Рабочая температура−40…+60 °C
Крепление на трубуØ35–75 мм

Артикулы серии: исполнения

АртикулПоляризацияПортовУсиление, дБиДН Г / ВМощность на порт, ВтГабариты, ммМасса
KADAMM APW24120VP16Bвертикальная116120° / 6,5°2001160 × 128 × 563,3 кг
KADAMM APW24120DP16±45°216 (на порт)120° / 7,5°1001100 × 170 × 506 кг

Характеристики в таблицах ниже — основного исполнения KADAMM APW24120VP16B. KADAMM APW24120DP16: два порта N (розетка), КЗД ≥25 дБ, КСВН ≤1,5, крепление на трубу Ø35–50 мм; прочее — уточняйте у менеджера.

Диаграммы направленности

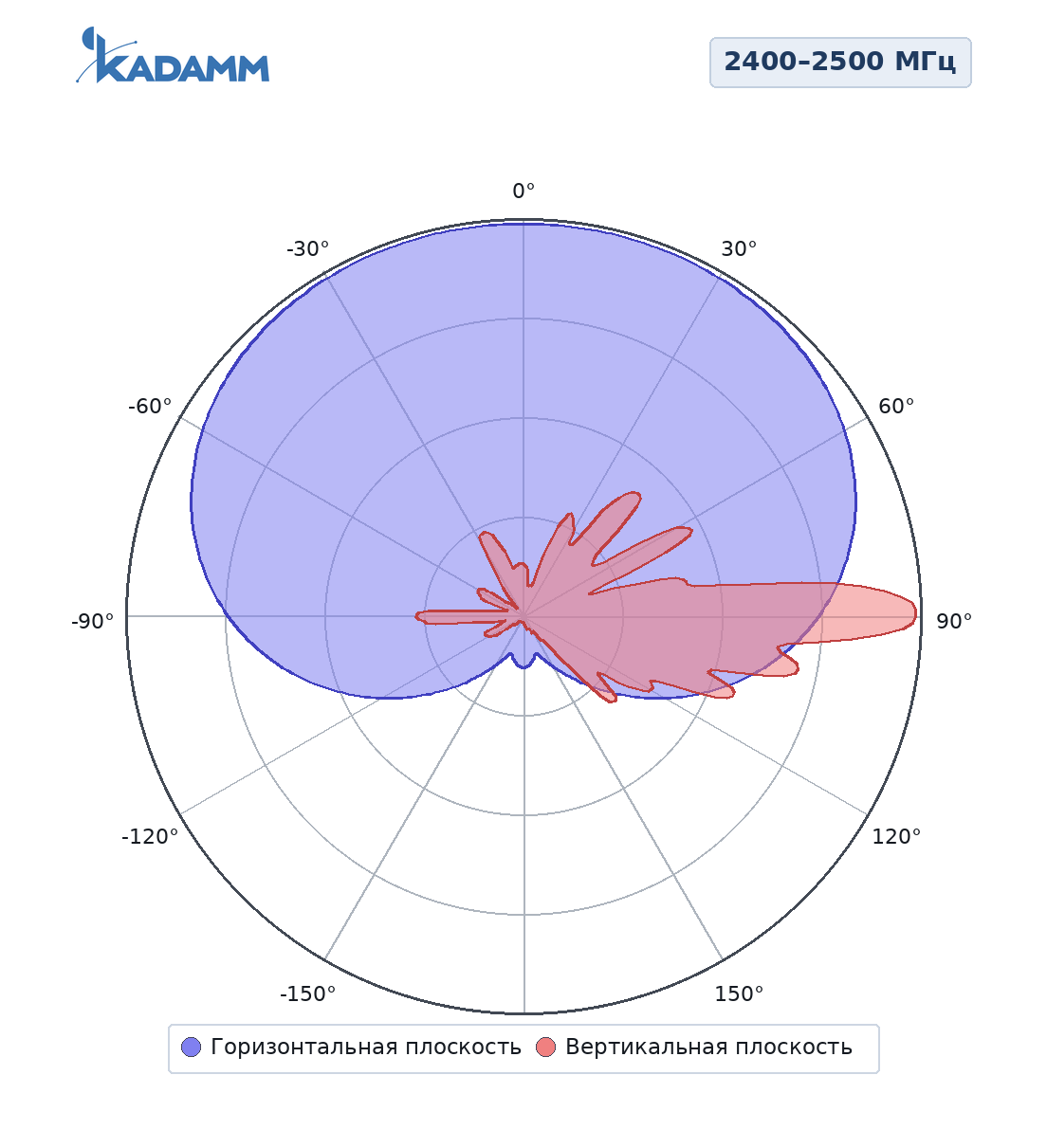

Диаграмма направленности KADAMM APW24120VP16B, 2400–2500 МГц, горизонтальная и вертикальная плоскости
2400–2500 МГц, горизонтальная и вертикальная плоскости
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM APW24120VP16B в полосах 2400–2500 МГц, горизонтальная и вертикальная плоскости — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N

Комплект поставки

Антенна KADAMM APW24120VP16B, монтажный комплект на трубу Ø35–75 мм.

Где применяется

Секторные антенны — база для покрытия посёлков, коттеджных поселков, промышленных и логистических площадок: на опоре ставят несколько секторов, абоненты подключаются направленными антеннами или обычными устройствами.

Антенна рассчитана на оборудование Wi-Fi 2,4 ГГц, каналы 1–13; подключать её нужно к точкам доступа и роутерам с тем же числом радиотрактов и тем же типом разъёма.

Как подобрать под объект

Параметр выбораЧто учесть
ДиапазонАнтенна должна перекрывать полосы точки доступа: 2,4 ГГц.
ТипСекторная антенна базовой станции; при секторе 120° от него зависит число панелей на опоре.
ВходыКоличество входов антенны выбирают равным числу радиотрактов точки доступа (MIMO).
Разъём и кабельРазъём 1 или 2 × N; кабель — как можно короче, особенно на 5 ГГц.
УстановкаМонтаж на трубу Ø35–75 мм; при наружной установке антенну заземляют, а разъёмы герметизируют.

Сравнение с похожими антеннами KADAMM

ПараметрAPW24120VP16BAPW24120VP13BAPW24120VH12APW24120DP12APW240014-4APW240014-3
ФотоKADAMM APW24120VP16BKADAMM APW24120VP13BKADAMM APW24120VH12KADAMM APW24120DP12KADAMM APW240014-4KADAMM APW240014-3
Диапазон частот2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2500 МГц2400–2483 МГц2400–2500 МГц
Поляризациявертикальнаявертикальнаядве линейные (V+H)±45°вертикальнаявертикальная
Ширина ДН по уровню −3 дБ120°120°118°120°30°30°
Коэффициент усиления16 дБи13 дБи12 дБи12 дБи14 дБи14 дБи
Типвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiвнешняя секторная антенна Wi-Fiнаправленная антенна Wi-Fiнаправленная антенна Wi-Fi
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Условий совместимости три: тот же диапазон, то же число входов и тот же разъём. KADAMM APW24120VP16B работает в полосах 2,4 ГГц, входов — 2, разъём — 1 или 2 × N. Какие диапазоны у точки доступа — смотрят в её паспорте; для двухдиапазонной нужна двухдиапазонная антенна либо по антенне на диапазон.

Проверьте разъём: роутеры нередко комплектуют «обратными» RP-SMA и RP-TNC, а они с обычными SMA и TNC не соединяются — тогда нужен переходник или кабель с подходящими разъёмами.

Сколько секторов в схеме: при ширине сектора 120° круг вокруг опоры закрывают три антенны, каждая со своей точкой доступа или своим радиотрактом. Соседние секторы разводят по неперекрывающимся каналам, чтобы они не мешали друг другу на краях, где диаграммы перекрываются.

Когда абоненты с одной стороны от опоры, достаточно одной–двух антенн. Угол места выставляют так, чтобы узкий вертикальный луч приходился на дальнюю границу зоны; механический наклон кронштейна (0–10°) для этого и нужен. Абоненты рядом с опорой при этом попадают под нижний край луча.

Каждый вход антенны подключают к своему радиотракту точки доступа, кабелями одинаковой длины и одного типа. Если подключить только часть входов, точка доступа перейдёт на меньшее число потоков, и скорость упадёт. Расхождение длин кабелей на несколько сантиметров ни на что не влияет, а вот кабели разных типов вносят в тракты разное затухание.

Для связи «точка — точка» поляризация на двух концах одна и та же: вертикаль сопрягают с вертикалью, горизонталь — с горизонталью. Проверить, не перепутаны ли кабели, можно в интерфейсе точки доступа: при правильной коммутации уровни по трактам почти равны, а при перекрёстной один уровень заметно проседает.

Кабель делают как можно короче: на Wi-Fi потери в нём высокие и увеличиваются с частотой — на 5 ГГц заметно больше, чем на 2,4 ГГц. Всего несколько метров тонкого кабеля могут поглотить всё усиление антенны, так что длину снижения учитывают в энергетике линии.

При наружном монтаже лучше закрепить точку доступа на мачте у самой антенны и подать к ней Ethernet с питанием по PoE. Если трасса требует длинного ВЧ-кабеля, применяют кабель с низкими потерями и сводят число переходников к минимуму; кабельную сборку с нужными разъёмами подберём и рассчитаем её затухание на рабочей частоте.

Да: рабочая температура −40…+60 °C. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.

Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. В помещениях и внутри корпусов приборов такие меры излишни: кабель достаточно проложить аккуратно, без резких изгибов и пережатий, а антенну на магнитном или клеевом основании установить на чистую ровную поверхность.
