Терминальные HEPA-модули одноразового типа без мотора — устанавливаются в потолок с прямым подключением к воздуховоду через гибкий шланг. Главное отличие от обычных потолочных решёток: весь модуль меняется целиком при исчерпании ресурса HEPA, а не сам фильтр. Это упрощает обслуживание и исключает ошибки переустановки уплотнений. 5 типоразмеров под расход 800-2000 м³/ч, выходы 200/250/300 мм. Алюминиевый корпус, полиуретановое уплотнение. Применяется в чистых помещениях ISO 3-8.
Одноразовая 610×610×150 · 1000 м³/ч · выход 200 мм
РПС-Д-915-ТФ
Одноразовая 915×610×150 · 1500 м³/ч · выход 250 мм
РПС-Д-1170-ТФ
Одноразовая 1170×570×150 · 1800 м³/ч · выход 300 мм
РПС-Д-1220-ТФ
Одноразовая 1220×610×150 · 2000 м³/ч · выход 300 мм
О серии

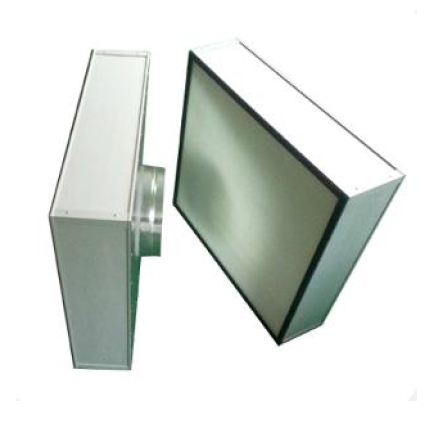

Kadamm РПС-Д — одноразовая потолочная HEPA-решётка (Disposable HEPA Unit) для установки в потолок чистого помещения с прямым подключением к воздуховоду приточной системы. Принципиальное отличие от обычной серии РПС: весь модуль — цельная одноразовая конструкция с встроенным HEPA-фильтром. При исчерпании ресурса меняется весь модуль, а не отдельный фильтр. Это упрощает обслуживание и исключает риски нарушения герметичности при замене уплотнения фильтра.
Конструкция — закрытая гибкая система. Алюминиевый корпус высотой всего 150 мм (тоньше обычных РПС на 400+ мм). Полиуретановое уплотнение по периметру — герметично прилегает к потолочной раме. Гибкий шланг к воздуховоду приточки с диаметрами 200 / 250 / 300 мм в зависимости от модели. Рама и торцевые крышки тщательно загерметизированы для исключения прямых утечек воздуха в обход фильтра. Эффективность HEPA-фильтра 99.99% при 0.3 мкм, начальный перепад давления 120-220 Па.
Типовые применения — чистые помещения классов ISO 3-8 в фарм-производстве, больничные отделения, электронные сборочные цеха, пищевые производства. Максимальная рабочая температура 80°C, максимальная влажность 80%. Высота корпуса 150 мм подходит для монтажа в потолки с ограниченным подпотолочным пространством (от 180 мм). Рекомендуется установка предфильтра F8 в приточной системе перед РПС-Д — это продлевает срок службы модуля в 3-5 раз. Для модулей с заменяемым фильтром и стационарной установкой — используйте обычную серию РПС. Для класса А с гелевым уплотнением — серию ЛПС.
РПС-Д — экономичное решение для задач, где важна простота обслуживания и минимальное подпотолочное пространство. Вместо замены фильтра раз в 2-3 года меняется весь модуль целиком, что исключает ошибки при установке и проверки целостности уплотнения. Алюминиевый корпус — малый вес, удобный монтаж. Весь старый модуль утилизируется как единый элемент — нет отдельного обращения с загрязнённым фильтром. Не рекомендуется для класса А (ISO 5) фарм-производства — для этого используйте серию ЛПС с гелевым уплотнением и DOP-портами.
Конструктивные особенности
Одноразовая конструкцияВесь модуль заменяется целиком — нет работы с отдельным загрязнённым фильтром. Упрощение процедур обслуживания.
Компактная высота 150 ммМинимальная высота в линейке потолочных решёток — для помещений с ограниченным подпотолочным пространством.
HEPA H13 — 99.99% при 0.3 мкмСтандартный класс эффективности для чистых зон ISO 6-8. Максимум для одноразового модуля — для класса ISO 3-5 используются заменяемые HEPA.
Алюминиевый корпусМалый вес (значительно легче стальных), коррозионная стойкость, лёгкая утилизация. Подходит для дезинфекции спиртовыми составами.
Полиуретановое уплотнениеСплошная прокладка по периметру — герметичность без щелей. При установке автоматически прижимается массой модуля.
Низкое аэродинамическое сопротивление120-220 Па начальный перепад — меньше обычных потолочных решёток. Снижает требования к мощности приточной установки.
Регулируемый расходРасход настраивается положением заслонки на приточной системе — тонкая балансировка под конкретные условия помещения.
Выходы 200 / 250 / 300 ммСтандартные диаметры подключения к воздуховодам — совместимость с типовой инфраструктурой приточки.
Отрицательное давление уплотненияКонструкция обеспечивает уплотнение под действием перепада давления — чем больше поток, тем плотнее прижимается.
Рекомендуется F8-предфильтрУстановка среднего фильтра F8 в приточной системе перед РПС-Д продлевает срок службы модуля в 3-5 раз.
Технические характеристики
Технические характеристики
Параметр
РПС-Д-570-ТФ
РПС-Д-610-ТФ
РПС-Д-915-ТФ
РПС-Д-1170-ТФ
РПС-Д-1220-ТФ
Внешние габариты (Ш×Г×В), мм
570×570×150
610×610×150
915×610×150
1170×570×150
1220×610×150
Расход воздуха
800 м³/ч
1000 м³/ч
1500 м³/ч
1800 м³/ч
2000 м³/ч
Диаметр выхода
200 мм (8")
200 мм (8")
250 мм (10")
300 мм (12")
300 мм (12")
Начальный перепад давления
220 Па
120 Па
220 Па
220 Па
220 Па
Начальный перепад при расходе
100 Па @ 500 м³/ч
100 Па @ 550 м³/ч
100 Па @ 800 м³/ч
100 Па @ 1030 м³/ч
100 Па @ 1150 м³/ч
Эффективность HEPA
99.99% при 0.3 мкм
Материал фильтра
Стекловолокно (или HV-стекловолокно)
Рама корпуса
Алюминий
Уплотнение
Полиуретан (горячий литой)
Сепаратор
Внутренний термоклеевой
Макс. рабочая температура
80°C
Макс. рабочая влажность
80% RH
Классы чистоты
ISO 3 – ISO 8 (по ISO 14644-1)
Тип
Одноразовый модуль (весь целиком)
Мотор
Отсутствует — пассивный терминал приточки
Рекомендуется установка предфильтра F8 в приточной системе перед РПС-Д для продления срока службы модуля. Замена производится целиком — утилизация как отходов класса А. Для класса чистоты ISO 5 фарм-производства с DOP-валидацией используйте серию ЛПС с гелевым уплотнением.
Где применяется
Фарм-цеха классов B-DПриточные терминалы по ГОСТ Р 52249 — для класса А используется серия ЛПС.
Научные лабораторииОбщие требования по чистоте воздуха. Простота замены — не нужен выезд специалиста.
Складские зоны чувствительных товаровХранение электроники, оптики, биопрепаратов. Базовая чистота ISO 7-8 при минимальных затратах.
Преимущества серии
✓
Одноразовая конструкция — замена 15 минут силами одного монтажника без специальных навыков
✓
Компактная высота 150 мм — для помещений с ограниченным подпотолочным пространством
✓
Алюминиевый корпус — лёгкий монтаж, коррозионная стойкость
✓
Низкое аэродинамическое сопротивление — снижает нагрузку на приточку
✓
5 типоразмеров под любой расход от 800 до 2000 м³/ч
✓
Стандартные выходы 200/250/300 мм — совместимость с типовой инфраструктурой
✓
Подходит для классов чистоты ISO 3-8 по ISO 14644-1
✓
Цена ниже стационарных решёток — экономичное решение для крупных площадей
Часто задаваемые вопросы
РПС — стационарная решётка, фильтр в ней меняется при износе. Корпус остаётся.
РПС-Д — одноразовый модуль. При исчерпании ресурса меняется весь модуль целиком. Фильтр не отделяется.
РПС-Д дешевле в покупке, проще в обслуживании, но при каждой замене требует полной перестановки модуля.
В долгосрочной перспективе стоимость владения сопоставима — выбор зависит от предпочтений по обслуживанию.
Зависит от класса чистоты помещения и наличия предфильтра. При работе в ISO 7-8 с F8-предфильтром в приточной системе — 2-3 года. В ISO 5-6 — 1-2 года. Без предфильтра — в 3-5 раз чаще. Основной индикатор — рост перепада давления на модуле до 500 Па сверх начального значения.
F8 (ePM1 75%) по EN 779 — стандартный средний фильтр. Устанавливается в приточной установке перед разводкой к РПС-Д. Задерживает пыль, насекомых, крупные частицы — защищает дорогой HEPA-модуль. Рекомендуется продлевать ресурс РПС-Д в 3-5 раз. Менять F8 каждые 3-6 месяцев.
Не рекомендуется. Для класса А (ISO 5) требуется гелевое уплотнение HEPA (Gel-seal) и двойные DOP-порты для валидации — всё это есть только в серии ЛПС. РПС-Д подходит для классов B-D (ISO 6-8) фарм-производства.
Через гибкий шланг (в комплект не входит) диаметром 200/250/300 мм в зависимости от модели. Шланг крепится к выходному патрубку на верхней части модуля. Рекомендуется использовать качественные гибкие шланги с металлической арматурой и силиконовыми кольцами для герметичности.
Подпотолочное пространство — минимум 180 мм (150 мм на модуль + 30 мм на монтажные зазоры и шланг). Это самая компактная серия из всех потолочных решений Kadamm.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте нужные опции при оформлении заявки.
ОПЦ-АЛЦ
Корпус из оцинкованной стали с алюминиевым напылением
Лёгкий, коррозионно-стойкий корпус с защитным алюминиевым покрытием — стандарт для стационарных потолочных установок
На странице представлены основные опции. Если не нашли нужной — уточняйте у менеджера: доступны дополнительные заводские конфигурации под задачу.
Аксессуары и комплектующие
Измерительные приборы для верификации, мебель для лаборатории и дополнительные устройства. Заказываются отдельно — уточняйте в заявке.
ПДФ-G4-ФВМ
Сменный предфильтр G4 для ФВМ
Моющийся или сменный — продлевает ресурс основного HEPA/ULPA-фильтра
АНМ-40-СК
Анемометр ручной
Цифровой, диапазон 0–20 м/с, аккумулятор, валидация потока в HEPA-устройствах
На странице представлены основные аксессуары. Если не нашли нужного — уточняйте у менеджера: ассортимент шире представленного на сайте.
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство, сертификаты соответствия
Техподдержка
Консультация по подбору
Поможем выбрать модель под задачу
* Внешний вид товара может отличаться от изображений на сайте в зависимости от конфигурации, типоразмера и производителя. Все модели серии соответствуют заявленным техническим характеристикам и стандартам чистоты.
** Технические характеристики могут быть изменены производителем без предварительного уведомления.
Нужны одноразовые потолочные HEPA-модули?
Подберём типоразмер, расход и диаметр подключения к воздуховоду. Рекомендуем комплект с предфильтром F8 для максимального срока службы
