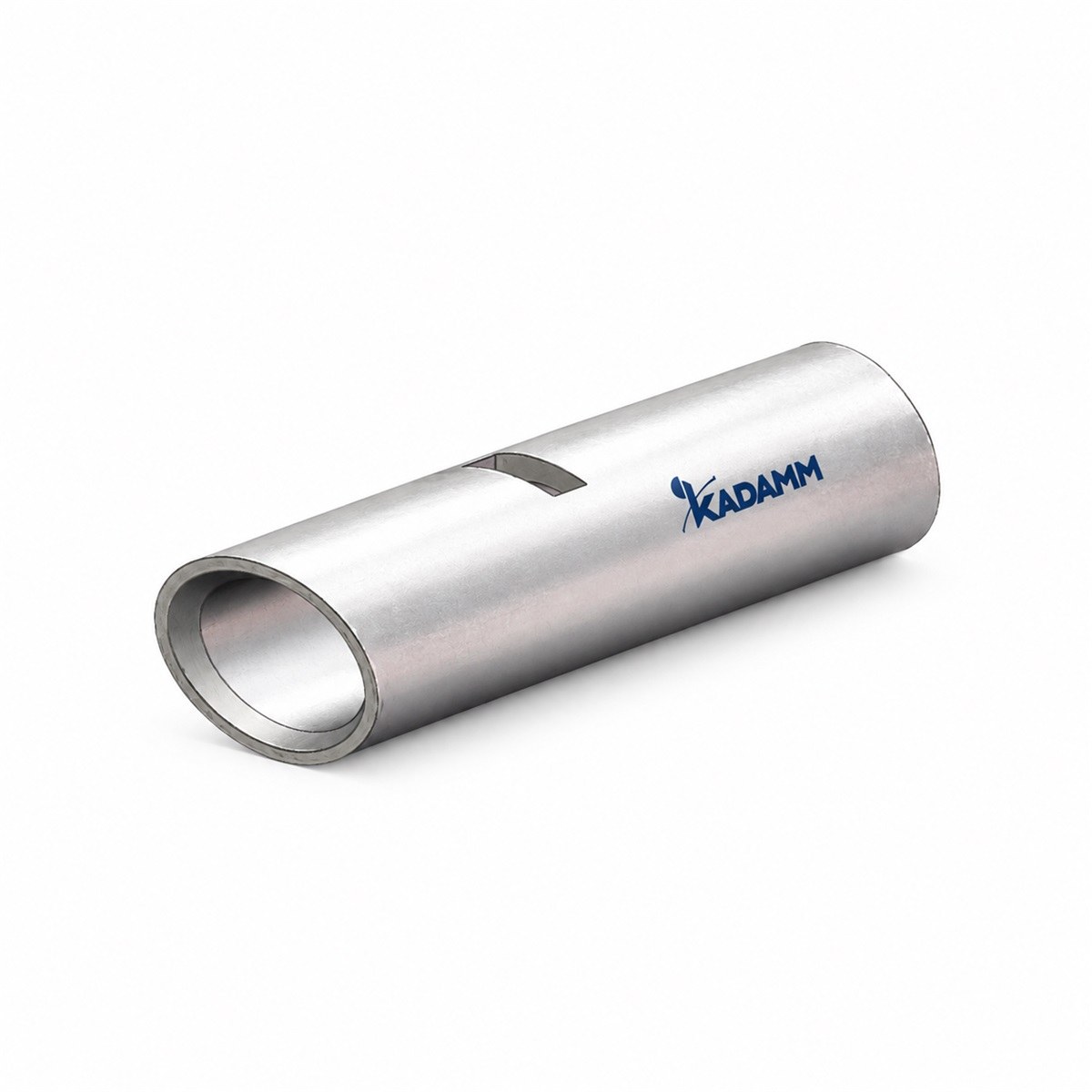

Гильзы медные соединительные KADAMM НМ-Г — сечение 8,4–107 мм²
KADAMM НМ-Г — медные луженые гильзы для соединения проводов опрессовкой: сечение 8,4–107 мм². Исполнений в серии — 13.
Описание
Провода вводятся в гильзу с двух сторон и опрессовываются; удлинённые исполнения (буква Д) дают большую площадь контакта.
Рабочая температура — -40…+90 °C.
Ключевые особенности
Технические характеристики
Конструкция
| Параметр | Значение |
|---|---|
| Покрытие | лужение |
| Материал | медь (у части исполнений) |
| Материал наконечника | медь (у части исполнений) |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Напряжение, не более | 35 кВ |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+90 °C |
| Температура хранения | -40…+80 °C |
Размеры
| Параметр | Значение |
|---|---|
| Наружный диаметр гильзы | по исполнению |
Исполнения серии
| Артикул | Исполнение | Внутренний диаметр гильзы | Общая длина | Цветовая маркировка | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM НМ-Г-8.4 | Гильза медная луженая соединительная 8,4 мм² (8 AWG) | 4,5 мм | 23,0 мм | — | 0,01 |
| KADAMM НМ-Г-8.4Д | Гильза медная луженая соединительная 8,4 мм² (8 AWG), удлинённая | 4,6 мм | 50,8 мм | красный | 0,02 |
| KADAMM НМ-Г-8.4ДР2 | Гильза медная луженая соединительная 8,4 мм² (8 AWG), удлинённая | 4,5 мм | 30,0 мм | — | 0,03 |
| KADAMM НМ-Г-13.3 | Гильза медная луженая соединительная 13,3 мм² (6 AWG) | 5,1 мм | 20,0 мм | — | 0,01 |
| KADAMM НМ-Г-13.3Д | Гильза медная луженая соединительная 13,3 мм² (6 AWG), удлинённая | 5,6 мм | 58,2 мм | синий | 0,03 |
| KADAMM НМ-Г-13.3Р2 | Гильза медная луженая соединительная 13,3 мм² (6 AWG) | 5,5 мм | 30,0 мм | — | 0,01 |
| KADAMM НМ-Г-21.2Д | Гильза медная луженая соединительная 21,2 мм² (4 AWG), удлинённая | 7,1 мм | 72,6 мм | серый | 0,021 |
| KADAMM НМ-Г-33.6Д | Гильза медная луженая соединительная 33,6 мм² (2 AWG), удлинённая | 7,9 мм | 75,9 мм | коричневый | 0,03 |
| KADAMM НМ-Г-42.4Д | Гильза медная луженая соединительная 42,4 мм² (1 AWG), удлинённая | — | 78,0 мм | зелёный | 0,029 |
| KADAMM НМ-Г-53.5Д | Гильза медная луженая соединительная 53,5 мм² (1/0 AWG), удлинённая | 9,9 мм | 78,2 мм | коричневый | 0,039 |
| KADAMM НМ-Г-67.4Д | Гильза медная луженая соединительная 67,4 мм² (2/0 AWG), удлинённая | 11,4 мм | 83,8 мм | коричневый | 0,040 |
| KADAMM НМ-Г-85Д | Гильза медная луженая соединительная 85 мм² (3/0 AWG), удлинённая | 13,0 мм | 83,8 мм | оранжевый | 0,05 |
| KADAMM НМ-Г-107Д | Гильза медная луженая соединительная 107 мм² (4/0 AWG), удлинённая | 14,0 мм | 90,7 мм | фиолетовый | 0,03 |
Применение
KADAMM НМ-Г применяют при соединении и наращивании проводов заземления и силовых кабелей.
Комплект поставки
Гильзы по исполнению; паспорт изделия.
Вопросы и ответы
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
По сечению провода (мм², в скобках — AWG) и диаметру болта; для гибкого провода — исполнения с буквой Г. Опрессовка — инструментом под сечение наконечника.
Гарантии и сервис
Гарантия на KADAMM НМ-Г — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Гильзы медные соединительные KADAMM НМ-Г — сечение 8,4–107 мм² под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
