Наконечники штыревые втулочные изолированные KADAMM НМ-В — сечение 2,5–33,6 мм²
KADAMM НМ-В — техническое описание (PDF)
товары бренда i

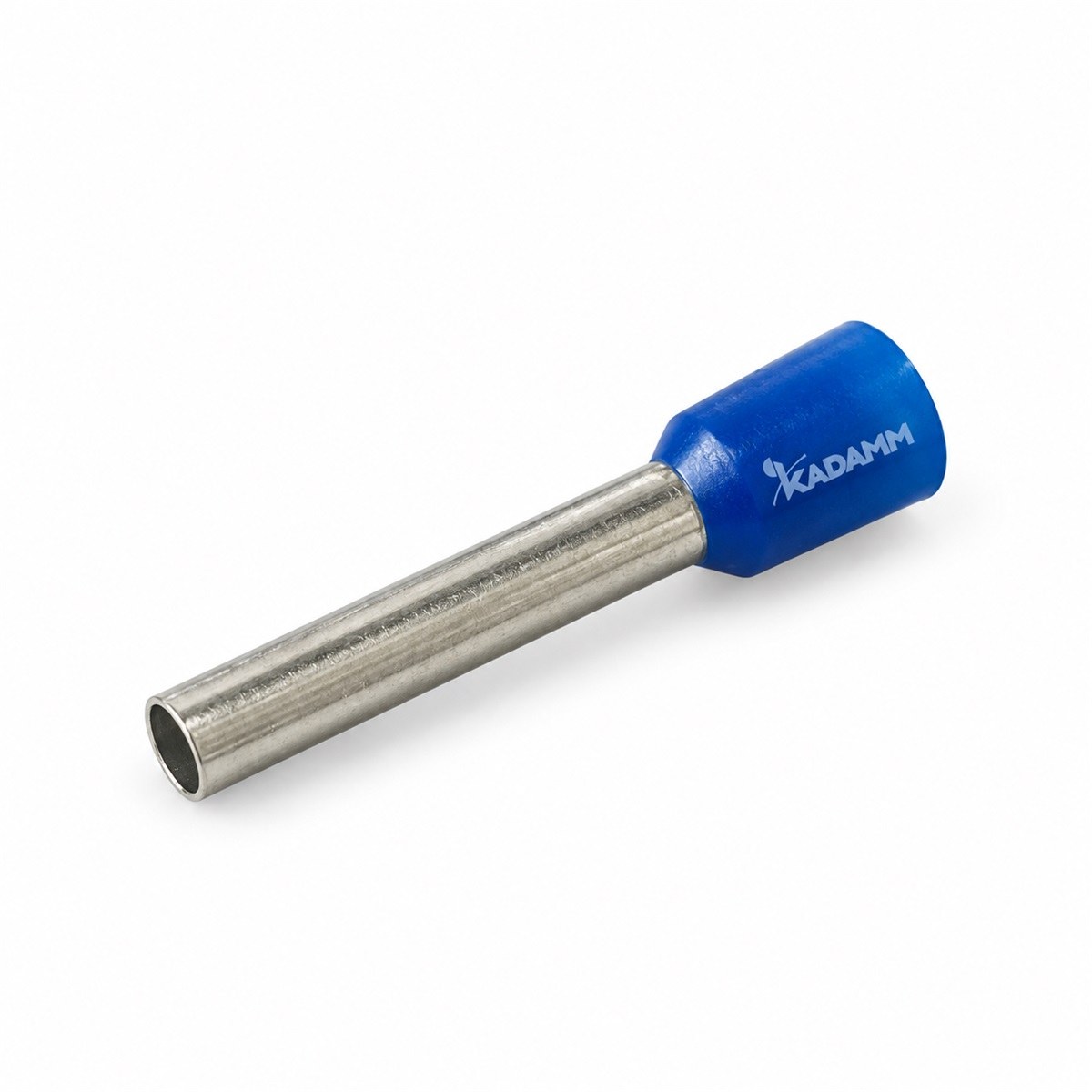

Наконечники штыревые втулочные изолированные KADAMM НМ-В — сечение 2,5–33,6 мм²
KADAMM НМ-В — втулочные изолированные наконечники для оконцевания многопроволочных жил под винтовые клеммы: сечение 2,5–33,6 мм². Исполнений в серии — 16.
Описание
Втулка обжимает проволоки жилы и не даёт им расплетаться под винтом клеммы; цвет манжеты обозначает сечение.
Ключевые особенности
Технические характеристики
Конструкция
| Параметр | Значение |
|---|---|
| Материал изолирующей манжеты | полиамид |
| Покрытие | лужение |
| Материал наконечника | медь (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+90 °C |
| Температура хранения | -40…+80 °C |
Размеры
| Параметр | Значение |
|---|---|
| Внутренний диаметр манжеты | по исполнению |
| Наружный диаметр гильзы | по исполнению |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Напряжение, не более | 35 кВ / 600 V (по исполнению) |
Исполнения серии
| Артикул | Исполнение | Внутренний диаметр гильзы | Длина гильзы | Общая длина | Цветовая маркировка | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM НМ-В-2.5 | Наконечник штыревой втулочный изолированный 2,5 мм² | — | 12,0 мм | 18,0 мм | синий | 0,04 |
| KADAMM НМ-В-3.3 | Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG) | 2,8 мм | 18,0 мм | 26,0 мм | чёрный | 0,032 |
| KADAMM НМ-В-3.3Р2 | Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG) | 2,8 мм | 18,0 мм | 26,0 мм | красный | 0,031 |
| KADAMM НМ-В-3.3Р3 | Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG) | 2,8 мм | 12,0 мм | 20,3 мм | серый | 0,031 |
| KADAMM НМ-В-5.3 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 18,0 мм | 26,0 мм | синий | 0,040 |
| KADAMM НМ-В-5.3Р2 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 18,0 мм | 26,0 мм | красный | 0,040 |
| KADAMM НМ-В-5.3Р3 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 13,0 мм | 21,1 мм | чёрный | 0,045 |
| KADAMM НМ-В-5.3Р4 | Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG) | — | 11,9 мм | 21,1 мм | жёлтый | 0,045 |
| KADAMM НМ-В-8.4 | Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG) | 4,5 мм | 18,0 мм | 28,0 мм | синий | 0,060 |
| KADAMM НМ-В-8.4Р2 | Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG) | 4,5 мм | 13,0 мм | 23,0 мм | красный | 0,060 |
| KADAMM НМ-В-8.4Р3 | Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG) | 4,5 мм | 18,0 мм | 28,0 мм | красный | 0,060 |
| KADAMM НМ-В-13.3 | Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG) | 5,8 мм | 13,0 мм | 23,0 мм | синий | 0,065 |
| KADAMM НМ-В-13.3Р2 | Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG) | 5,8 мм | 18,0 мм | 28,0 мм | красный | 0,065 |
| KADAMM НМ-В-13.3Р3 | Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG) | 5,8 мм | 18,0 мм | 28,0 мм | чёрный | 0,065 |
| KADAMM НМ-В-21.2 | Наконечник штыревой втулочный изолированный 21,2 мм² (4 AWG) | 7,3 мм | 13,0 мм | 25,0 мм | жёлтый | 0,114 |
| KADAMM НМ-В-33.6 | Наконечник штыревой втулочный изолированный 33,6 мм² (2 AWG) | 8,3 мм | 18,0 мм | 32,0 мм | красный | 0,070 |
Применение
KADAMM НМ-В применяют при монтаже шкафов питания, распределительных щитов и оборудования связи.
Комплект поставки
Наконечники по исполнению; паспорт изделия.
Вопросы и ответы
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
По сечению провода (мм², в скобках — AWG) и диаметру болта; для гибкого провода — исполнения с буквой Г. Опрессовка — инструментом под сечение наконечника.
Гарантии и сервис
Гарантия на KADAMM НМ-В — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Наконечники штыревые втулочные изолированные KADAMM НМ-В — сечение 2,5–33,6 мм² под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
