Наконечники штыревые медные KADAMM НМ-Ш — сечение 5,5–35 мм²
KADAMM НМ-Ш — техническое описание (PDF)
товары бренда i

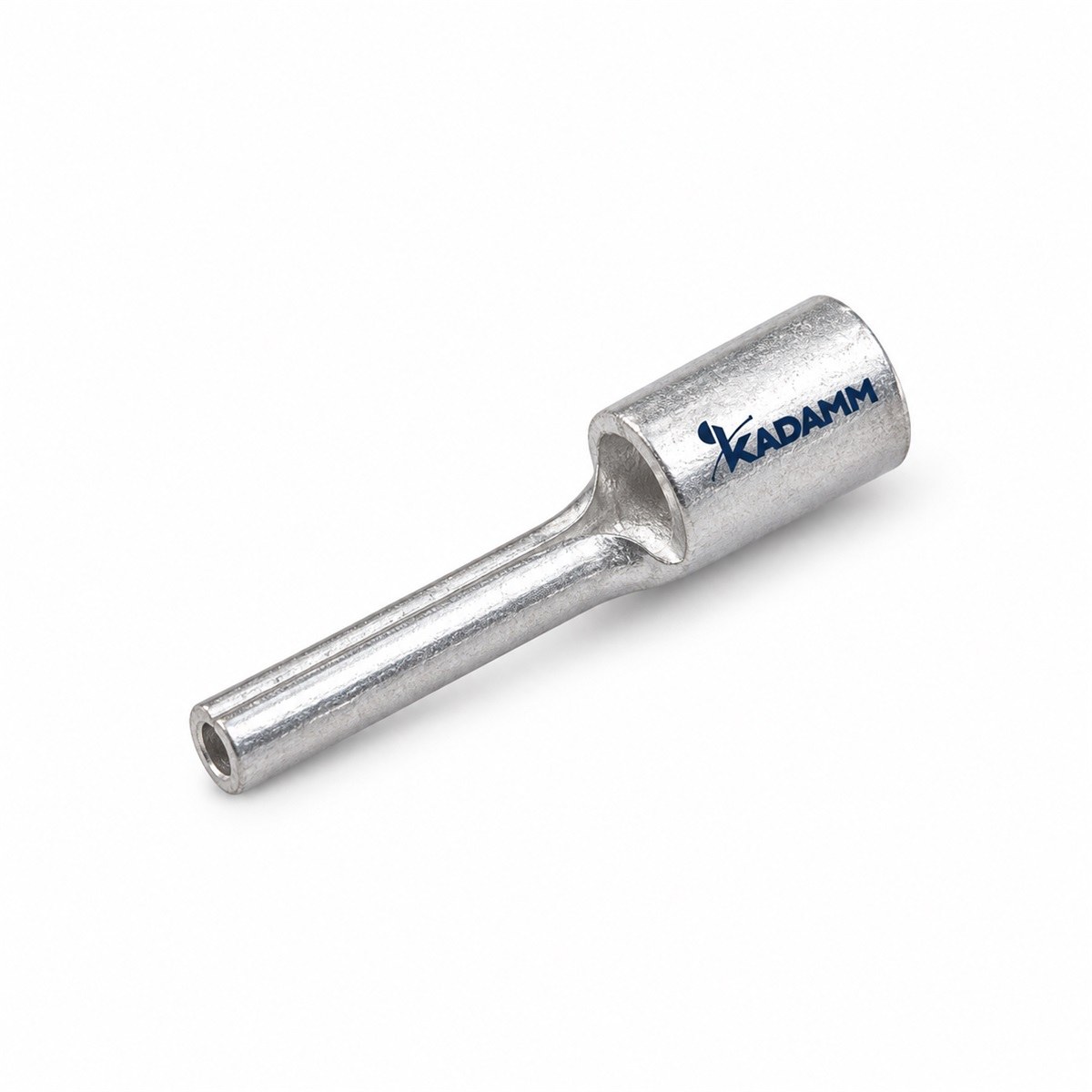

Наконечники штыревые медные KADAMM НМ-Ш — сечение 5,5–35 мм²
KADAMM НМ-Ш — штыревые медные наконечники для подключения провода к клеммам с прижимом штыря: сечение 5,5–35 мм². Исполнений в серии — 5.
Описание
Штырь наконечника вставляется в клемму вместо жилы провода — контакт не зависит от состояния проволок.
Ключевые особенности
Технические характеристики
Конструкция
| Параметр | Значение |
|---|---|
| Материал | медь |
| Тип лепестка | кольцевой |
| Угол лепестка | прямой |
| Покрытие | лужение |
| Размер штыря | по исполнению |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Напряжение, не более | 600V |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+90 °C |
| Температура хранения | -40…+80 °C |
Размеры
| Параметр | Значение |
|---|---|
| Наружный диаметр гильзы | по исполнению |
Исполнения серии
| Артикул | Исполнение | Внутренний диаметр гильзы | Длина гильзы | Общая длина | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM НМ-Ш-5.5 | Наконечник штыревой медный 5,5 мм² | 3,5 мм | 6,8 мм | 21,0 мм | 0,02 |
| KADAMM НМ-Ш-10 | Наконечник штыревой медный 10 мм² | — | 8,0 мм | 22,0 мм | 0,02 |
| KADAMM НМ-Ш-16 | Наконечник штыревой медный 16 мм² | 5,9 мм | 10,0 мм | 26,0 мм | 0,02 |
| KADAMM НМ-Ш-25 | Наконечник штыревой медный 25 мм² | 7,0 мм | 13,5 мм | 33,8 мм | 0,04 |
| KADAMM НМ-Ш-35 | Наконечник штыревой медный 35 мм² | 8,7 мм | 16,0 мм | 41,0 мм | 0,04 |
Применение
KADAMM НМ-Ш применяют при подключении проводов питания к клеммным колодкам оборудования.
Комплект поставки
Наконечники по исполнению; паспорт изделия.
Вопросы и ответы
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
По сечению провода (мм², в скобках — AWG) и диаметру болта; для гибкого провода — исполнения с буквой Г. Опрессовка — инструментом под сечение наконечника.
Гарантии и сервис
Гарантия на KADAMM НМ-Ш — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Наконечники штыревые медные KADAMM НМ-Ш — сечение 5,5–35 мм² под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
