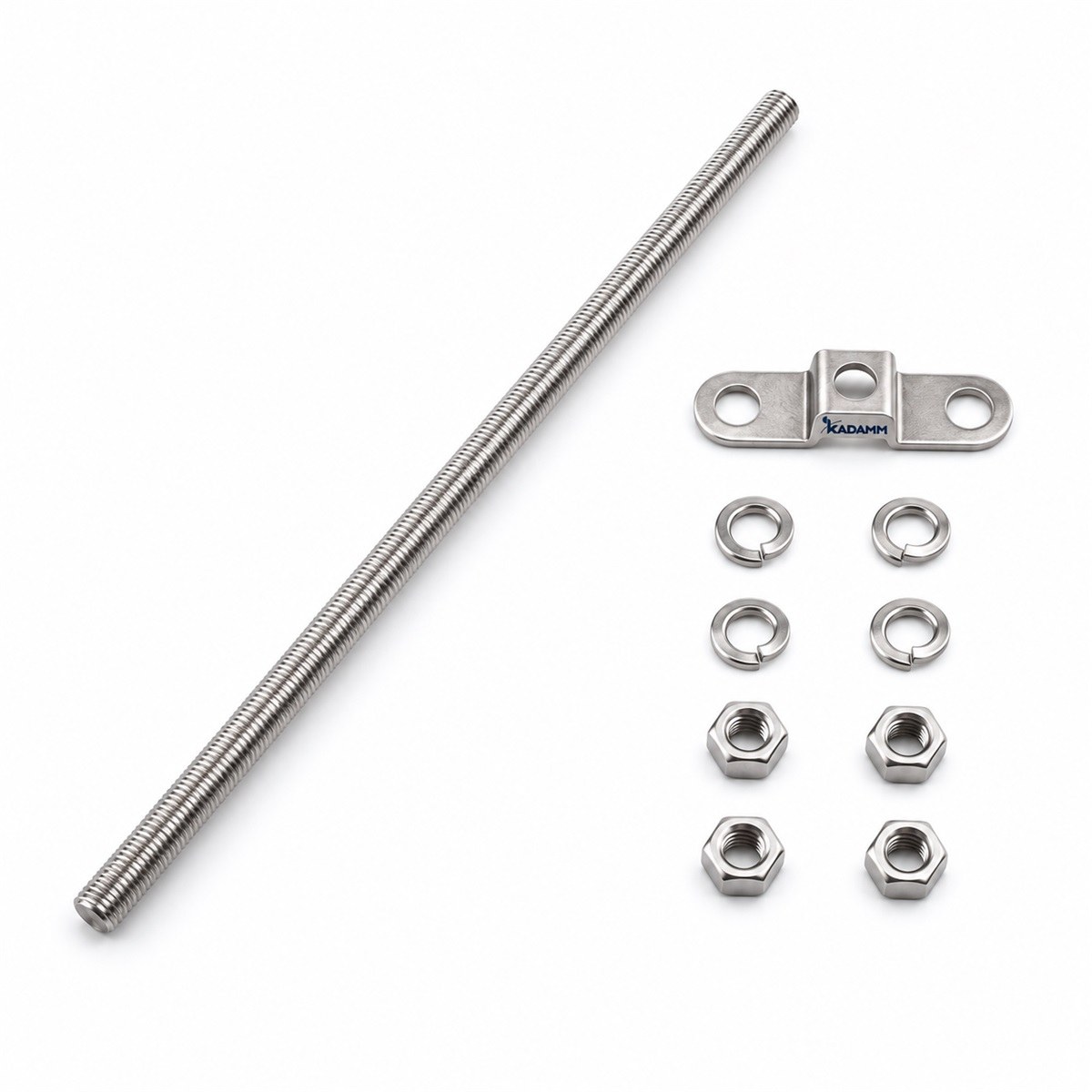

KADAMM ШК-П — комплекты для подвеса держателей и кабельных трасс к потолку на резьбовой шпильке: резьба 3/8". Исполнений в серии — 3.
Потолочная пластина крепится к перекрытию, на шпильку устанавливаются держатели фидера или кабельные блоки.
Исполнения серии KADAMM ШК-П различаются длиной шпильки.
Конструкция
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь AISI 304 |
| Цвет | натуральный / серебристый (по исполнению) |
| Шпилька | 3/8" – 16UNC × 24" (у части исполнений) |
| Шайба пружинная | 3/8" (у части исполнений) |
| Гайка | 3/8" – 16UNC (у части исполнений) |
Размеры
| Параметр | Значение |
|---|---|
| Потолочная пластина: высота | 11 мм (у части исполнений) |
| Потолочная пластина: ширина | 19,4 мм (у части исполнений) |
| Потолочная пластина: длина | 71,4 мм (у части исполнений) |
| Длина шпильки | 304,8 мм / 609,6 мм (по исполнению) |
| Высота гайки | 8,55 мм (у части исполнений) |
| Высота тонкой гайки | 5,58 мм (у части исполнений) |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Коррозионная стойкость (соляной туман) | ≥96 ч в камере соляного тумана, по IEC 60068-2-11 (у части исполнений) |
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM ШК-П-3/8-305 | шпилька 3/8" × 305 мм с потолочной пластиной | 0,939 |
| KADAMM ШК-П-3/8-610 | шпилька 3/8" × 610 мм с потолочной пластиной | 1,57 |
| KADAMM ШК-П-3/8-610Р2 | шпилька 3/8" × 610 мм с потолочной пластиной | 1,765 |
KADAMM ШК-П применяют при прокладке фидеров и кабелей внутри зданий, в тоннелях и подземных сооружениях.
Шпилька, потолочная пластина и крепёж; паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Гарантия на KADAMM ШК-П — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Комплекты потолочного подвеса на шпильке KADAMM ШК-П — резьба 3/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
